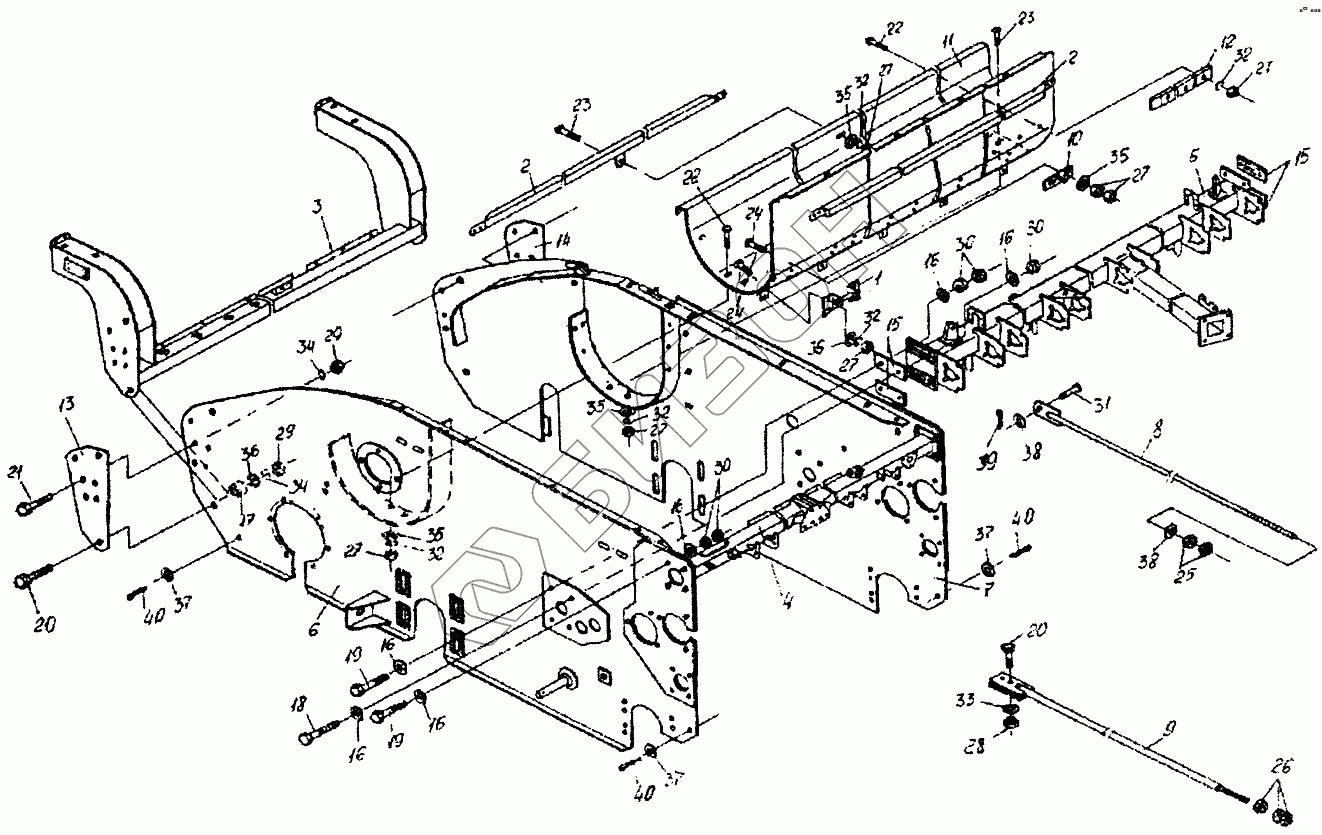

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Рама (КСН0101000)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
26
27
27
27
27
27
27
27
27
27
27
28
29
29
30
30
30
31
32
32
32
32
32
32
32
32
32
32
33
34
34
35
35
35
35
35
35
35
35
36
36
37
37
37
38
38
39
40
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0101000 | КСН0101000 | Рама |
Загрузка ...
|
|
| КСН0101010А | КСН0101010А | Лоток |
Загрузка ...
|
|
| 1 | КСН0101020 | Кронштейн |
Загрузка ...
|
|
| 2 | КСН0101040 | Обвязка |
Загрузка ...
|
|
| 3 | КСН0101050 | Балка |
Загрузка ...
|
|
| 4 | КСН0101090 | Балка |
Загрузка ...
|
|
| 5 | КСН0101100 | Балка |
Загрузка ...
|
|
| 6 | КСН0101190 | Боковина левая |
Загрузка ...
|
|
| 7 | КСН0101200А | Боковина правая |
Загрузка ...
|
|
| 8 | КСН0101320 | Стяжка |
Загрузка ...
|
|
| 9 | КСН0101360 | Стяжка |
Загрузка ...
|
|
| 10 | КСН0101380 | Кронштейн |
Загрузка ...
|
|
| 11 | КСН0101400А | Лоток |
Загрузка ...
|
|
| 12 | КСН0101001 | Накладка |
Загрузка ...
|
|
| 13 | КСН0101444 | Накладка |
Загрузка ...
|
|
| 14 | КСН0101444-01 | Накладка |
Загрузка ...
|
|
| 15 | КСН0101536 | Накладка |
Загрузка ...
|
|
| 16 | КСН0101621 | Шайба |
Загрузка ...
|
|
| 17 | КСН0107812 | Втулка |
Загрузка ...
|
|
| 18 | УЭС0100603-04 | Болт |
Загрузка ...
|
|
| 19 | УЭС0100603-05 | Болт |
Загрузка ...
|
|
| 20 | [Болт М10-6gх45-7796] | Болт М10-6gх45-7796 |
Загрузка ...
|
|
| 21 | [Болт М10-6gх45-7796] | Болт М10-6gх45-7796 |
Загрузка ...
|
|
| 22 | [Болт М8-6gх25-7802] | Болт М8-6gх25-7802 |
Загрузка ...
|
|
| 23 | [Винт В2М8-6gх18-17475] | Винт В2М8-6gх18-17475 |
Загрузка ...
|
|
| 24 | [Винт В2М8-6gх25-17475] | Винт В2М8-6gх25-17475 |
Загрузка ...
|
|
| 24 | [Винт В2М8-6gх25-17475] | Винт В2М8-6gх25-17475 |
Загрузка ...
|
|
| 25 | [Гайка М16-6g-2526] | Гайка М16-6g-2526 |
Загрузка ...
|
|
| 26 | [Гайка М20-6g-2526] | Гайка М20-6g-2526 |
Загрузка ...
|
|
| 27 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 27 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 28 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 29 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 30 | [Гайка М14х1,5-6g-5915] | Гайка М14х1,5-6g-5915 |
Загрузка ...
|
|
| 31 | [Ось 6-16B12х5-9650] | Ось 6-16B12х5-9650 |
Загрузка ...
|
|
| 32 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 32 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 33 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 34 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 35 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 35 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 36 | [Шайба А12.01-6958] | Шайба А12.01-6958 |
Загрузка ...
|
|
| 37 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 38 | [Шайба 16.01-11371] | Шайба 16.01-11371 |
Загрузка ...
|
|
| 39 | [Шплинт 4х25-397] | Шплинт 4х25-397 |
Загрузка ...
|
|
| 40 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
