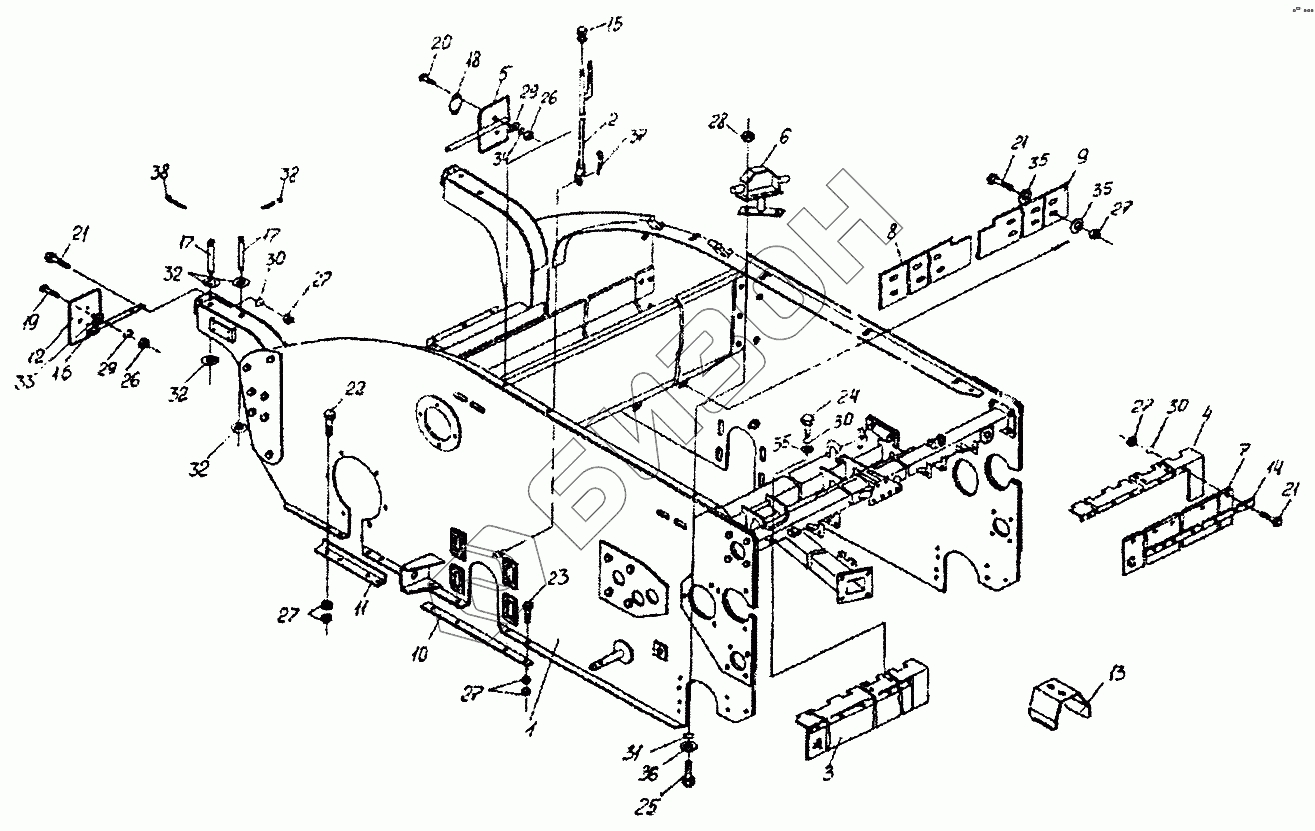

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Рама, щитки, ограждение
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
21
21
21
23
23
24
25
26
26
26
26
27
27
27
27
27
27
27
27
27
27
28
29
29
29
29
30
30
30
30
30
31
32
32
32
32
33
34
35
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0100600 | КСН0100600 | Щиток |
Загрузка ...
|
|
| КСН0100330 | КСН0100330 | Ограждение |
Загрузка ...
|
|
| 1 | КСН0101000 | Рама |
Загрузка ...
|
|
| 2 | КСН0100270 | Тяга регулировочная |
Загрузка ...
|
|
| 3 | КСН0100330-01 | Ограждение |
Загрузка ...
|
|
| 4 | КСН0100340 | Кронштейн |
Загрузка ...
|
|
| 5 | КСН0100600-01 | Щиток |
Загрузка ...
|
|
| 6 | КСН0100880 | Опора |
Загрузка ...
|
|
| 7 | КСН0100017 | Фартук |
Загрузка ...
|
|
| 8 | КСН0100402 | Пластина |
Загрузка ...
|
|
| 9 | КСН0100402-01 | Пластика |
Загрузка ...
|
|
| 10 | КСН0100404 | Пластина |
Загрузка ...
|
|
| 11 | КСН0100427 | Уголок |
Загрузка ...
|
|
| 12 | КСН0100457 | Щиток |
Загрузка ...
|
|
| 13 | КСН0100486 | Ограждение |
Загрузка ...
|
|
| 14 | КСН0111511 | Пластина |
Загрузка ...
|
|
| 15 | КСН0100614 | Гайка |
Загрузка ...
|
|
| 16 | КСН0100701 | Держатель |
Загрузка ...
|
|
| 17 | КСН0107606 | Шкворень |
Загрузка ...
|
|
| 18 | [Световозвращатель 13,3731-01 "У-Т"] | Световозвращатель 13,3731-01 "У-Т" |
Загрузка ...
|
|
| 19 | [Винт ВМ6-6gх14-17473] | Винт ВМ6-6gх14-17473 |
Загрузка ...
|
|
| 20 | [Винт ВМ6-6gх20-17473] | Винт ВМ6-6gх20-17473 |
Загрузка ...
|
|
| 21 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 21 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 22 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 23 | [Болт М8-6gх30-7796] | Болт М8-6gх30-7796 |
Загрузка ...
|
|
| 24 | [Болт М8-6gх16-7808] | Болт М8-6gх16-7808 |
Загрузка ...
|
|
| 25 | [Болт М12-6gх30-7808] | Болт М12-6gх30-7808 |
Загрузка ...
|
|
| 26 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 26 | [Гайка М6-6g-5915] | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 27 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 27 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 28 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 29 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 29 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 30 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 30 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 32 | [Шайба 25.01-9649] | Шайба 25.01-9649 |
Загрузка ...
|
|
| 33 | [Шайба С6.01-11371] | Шайба С6.01-11371 |
Загрузка ...
|
|
| 34 | [Шайба 6.01-11371] | Шайба 6.01-11371 |
Загрузка ...
|
|
| 35 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 36 | [Шайба 12.01-11371] | Шайба 12.01-11371 |
Загрузка ...
|
|
| 37 | [Шплинт 4х22-397] | Шплинт 4х22-397 |
Загрузка ...
|
|
| 38 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
