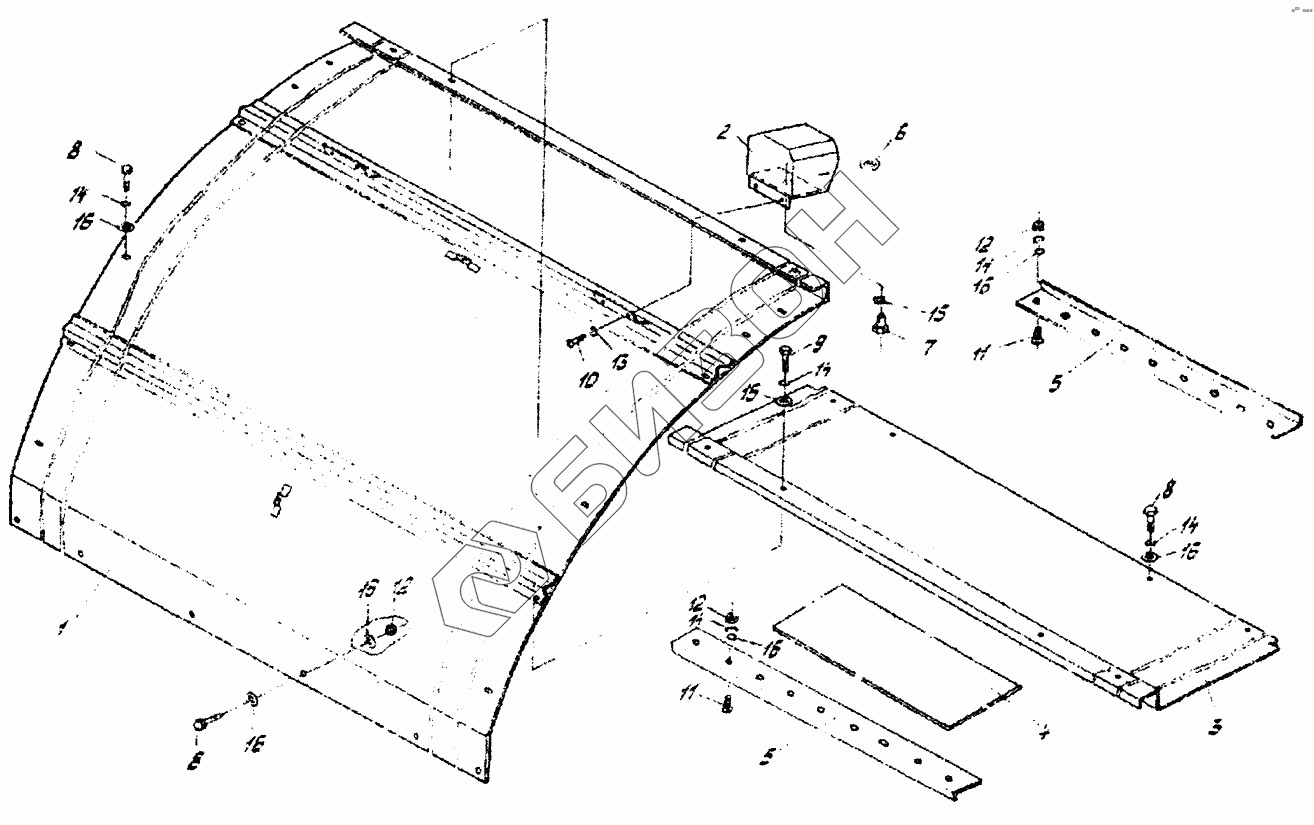

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Кожух (КСН0101070)
1
2
3
4
5
5
6
7
8
8
8
9
10
11
11
11
12
12
12
12
12
12
13
14
14
14
14
14
14
14
14
15
15
15
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0119300 | КСН0119300 | Установка щитков фонарей |
Загрузка ...
|
|
| КСН0101550 | КСН0101550 | Кожух |
Загрузка ...
|
|
| 1 | КСН0101070 | Кожух |
Загрузка ...
|
|
| 2 | КСН0119310 | Щиток |
Загрузка ...
|
|
| 3 | КСН0100413 | Ограждение |
Загрузка ...
|
|
| 4 | КСН0101005 | Пластина |
Загрузка ...
|
|
| 5 | КСН0101499 | Уголок |
Загрузка ...
|
|
| 6 | КСН0119011 | Прокладка |
Загрузка ...
|
|
| 7 | КСН0119631 | Болт |
Загрузка ...
|
|
| 8 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 9 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 10 | [Винт ВМ6-6gх10-17473] | Винт ВМ6-6gх10-17473 |
Загрузка ...
|
|
| 11 | [Винт В2М8-6gх18-17475] | Винт В2М8-6gх18-17475 |
Загрузка ...
|
|
| 12 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 12 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 13 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 14 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 14 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 15 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 16 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
