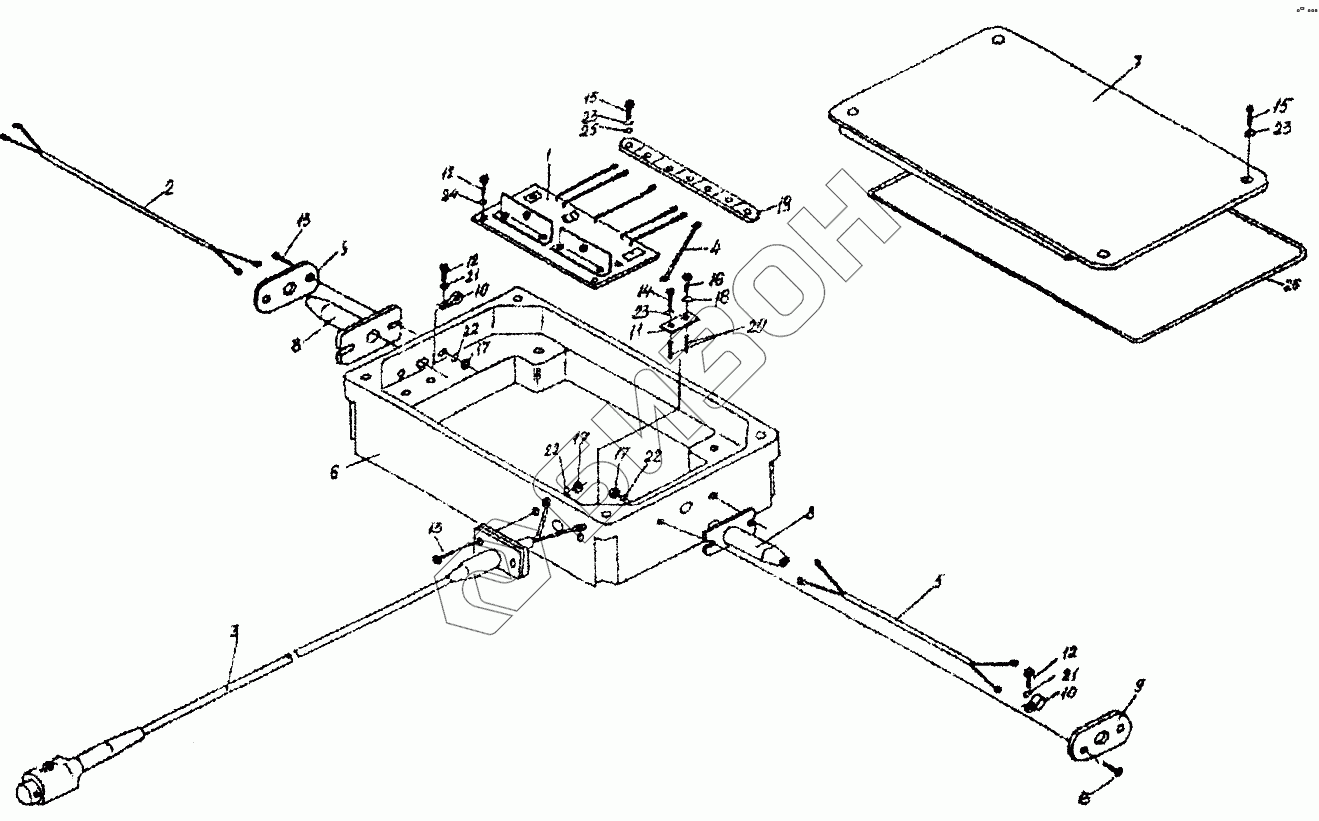

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Блок сигнализации (КСН0120100)
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
12
12
13
13
13
14
15
15
16
17
17
17
18
19
20
21
21
22
22
22
23
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0120100 | КСН0120100 | Блок сигнализации |
Загрузка ...
|
|
| 1 | КСН0120110 | Плата |
Загрузка ...
|
|
| 2 | КСН0120120 | Жгут фонарей |
Загрузка ...
|
|
| 3 | КСН0120130 | Кабель питания |
Загрузка ...
|
|
| 4 | КСН0120140-01 | Перемычка |
Загрузка ...
|
|
| 5 | КСН0120200 | Жгут датчиков |
Загрузка ...
|
|
| 6 | КСН0120001 | Корпус |
Загрузка ...
|
|
| 7 | КСН0120002 | Крышка |
Загрузка ...
|
|
| 8 | КСН0120003 | Втулка |
Загрузка ...
|
|
| 9 | КСН0120401 | Прижим |
Загрузка ...
|
|
| 10 | КСН0120501 | Скоба |
Загрузка ...
|
|
| 11 | ПКК0146425 | Кронштейн |
Загрузка ...
|
|
| 12 | [Винт ВМ3-6gх12-17473] | Винт ВМ3-6gх12-17473 |
Загрузка ...
|
|
| 13 | [Винт ВМ4-6gх12-17473] | Винт ВМ4-6gх12-17473 |
Загрузка ...
|
|
| 14 | [Винт ВМ5-6gх10-17473] | Винт ВМ5-6gх10-17473 |
Загрузка ...
|
|
| 15 | [Винт ВМ5-6gх20-17473] | Винт ВМ5-6gх20-17473 |
Загрузка ...
|
|
| 16 | [Вставка плавкая ВП1-1-3,15А] | Вставка плавкая ВП1-1-3,15А |
Загрузка ...
|
|
| 17 | [Гайка М4-6g-5927] | Гайка М4-6g-5927 |
Загрузка ...
|
|
| 18 | [ДВПЧ18] | Держатель вставки плавкой ДВПЧ18 |
Загрузка ...
|
|
| 19 | [17.3723.000] | Панель соединительная 17.3723.000 |
Загрузка ...
|
|
| 20 | [Трубка 305ТВ-40-19034] | Трубка 305ТВ-40-19034 |
Загрузка ...
|
|
| 21 | [Шайба 3.65Г-6402] | Шайба 3.65Г-6402 |
Загрузка ...
|
|
| 22 | [Шайба 4.65Г-6402] | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 23 | [Шайба 5.65Г-6402] | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 24 | [Шайба 3.01-11371] | Шайба 3.01-11371 |
Загрузка ...
|
|
| 25 | [Шайба 5.01-11371] | Шайба 5.01-11371 |
Загрузка ...
|
|
| 26 | [Шнур 21М4х4-6467 (m=0,1кг)] | Шнур 21М4х4-6467 (m=0,1кг) |
Загрузка ...
|
