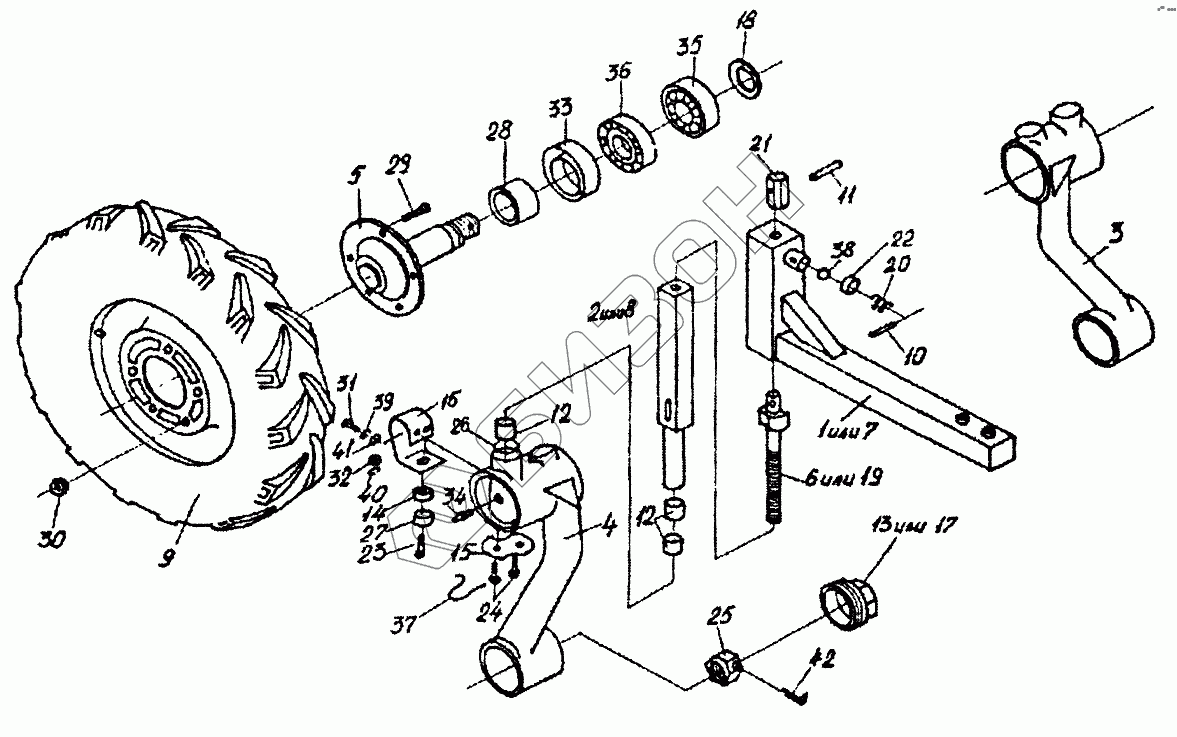

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Колеса флюгерные (КСН0107000, КСН0107000-01)
1
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0107070-01 | КСН0107070-01 | Флюгерная опора |
Загрузка ...
|
|
| КСН0107070 | КСН0107070 | Флюгерная опора |
Загрузка ...
|
|
| КСН0107100 | КСН0107100 | Ступица |
Загрузка ...
|
|
| КСН0107100 | КСН0107100 | Ступица |
Загрузка ...
|
|
| КСН0107090 | КСН0107090 | Ролик |
Загрузка ...
|
|
| КСН0107090 | КСН0107090 | Ролик |
Загрузка ...
|
|
| КСН0107000-01 | КСН0107000-01 | Колесо флюгерное |
Загрузка ...
|
|
| КСН0107000 | КСН0107000 | Колесо флюгерное |
Загрузка ...
|
|
| 1 | КСН0107040 | Опора |
Загрузка ...
|
|
| 1 | КСН0107040 | Опора |
Загрузка ...
|
|
| 2 | КСН0107060 | Ось |
Загрузка ...
|
|
| 2 | КСН0107060 | Ось |
Загрузка ...
|
|
| 3 | КСН0107080 | Кронштейн |
Загрузка ...
|
|
| 4 | КСН0107080-01 | Кронштейн |
Загрузка ...
|
|
| 5 | КСН0107110 | Ступица |
Загрузка ...
|
|
| 6 | КСН0107130 | Винт |
Загрузка ...
|
|
| 6 | КСН0107130 | Винт |
Загрузка ...
|
|
| 7 | КСН0107150 | Опора |
Загрузка ...
|
|
| 7 | КСН0107150 | Опора |
Загрузка ...
|
|
| 8 | КСН0107160 | Ось |
Загрузка ...
|
|
| 8 | КСН0107160 | Ось |
Загрузка ...
|
|
| 9 | КСН0108090 | Колесо |
Загрузка ...
|
|
| 9 | КСН0108090 | Колесо |
Загрузка ...
|
|
| 10 | КСН0100691 | Штифт |
Загрузка ...
|
|
| 10 | КСН0100691 | Штифт |
Загрузка ...
|
|
| 11 | КСН0100691-01 | Штифт |
Загрузка ...
|
|
| 11 | КСН0100691-01 | Штифт |
Загрузка ...
|
|
| 12 | КСН0107201 | Подшипник |
Загрузка ...
|
|
| 12 | КСН0107201 | Подшипник |
Загрузка ...
|
|
| 13 | КСН0107205 | Каркас ступицы |
Загрузка ...
|
|
| 13 | КСН0107205 | Каркас ступицы |
Загрузка ...
|
|
| 14 | КСН0107291 | Подшипник |
Загрузка ...
|
|
| 15 | КСН0107401 | Копир |
Загрузка ...
|
|
| 15 | КСН0107401 | Копир |
Загрузка ...
|
|
| 16 | КСН0107403 | Пружина |
Загрузка ...
|
|
| 16 | КСН0107403 | Пружина |
Загрузка ...
|
|
| 17 | КСН0107418 | Каркас ступицы |
Загрузка ...
|
|
| 17 | КСН0107418 | Каркас ступицы |
Загрузка ...
|
|
| 18 | КСН0107421 | Шайба |
Загрузка ...
|
|
| 18 | КСН0107421 | Шайба |
Загрузка ...
|
|
| 19 | КСН0107608 | Винт |
Загрузка ...
|
|
| 19 | КСН0107608 | Винт |
Загрузка ...
|
|
| 20 | КСН0107609 | Пружина |
Загрузка ...
|
|
| 20 | КСН0107609 | Пружина |
Загрузка ...
|
|
| 21 | КСН0107612 | Наконечник |
Загрузка ...
|
|
| 21 | КСН0107612 | Наконечник |
Загрузка ...
|
|
| 22 | КСН0107613 | Шайба |
Загрузка ...
|
|
| 22 | КСН0107613 | Шайба |
Загрузка ...
|
|
| 23 | КСН0107614 | Болт |
Загрузка ...
|
|
| 23 | КСН0107614 | Болт |
Загрузка ...
|
|
| 24 | КСН0107615 | Болт специальный |
Загрузка ...
|
|
| 24 | КСН0107615 | Болт специальный |
Загрузка ...
|
|
| 25 | КСН0107631 | Гайка |
Загрузка ...
|
|
| 25 | КСН0107631 | Гайка |
Загрузка ...
|
|
| 26 | КСН0107815 | Шайба |
Загрузка ...
|
|
| 26 | КСН0107815 | Шайба |
Загрузка ...
|
|
| 27 | КСН0107818 | Ролик |
Загрузка ...
|
|
| 28 | КСН0107819 | Втулка |
Загрузка ...
|
|
| 29 | А.04.02.017-01 | Болт переднего колеса |
Загрузка ...
|
|
| 30 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 30 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 31 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 31 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 32 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 32 | [Гайка М12-6g-5915] | Гайка М12-6g-5915 |
Загрузка ...
|
|
| 33 | [Манжета 2.2-55х80-8752] | Манжета 2.2-55х80-8752 |
Загрузка ...
|
|
| 33 | [Манжета 2.2-55х80-8752] | Манжета 2.2-55х80-8752 |
Загрузка ...
|
|
| 34 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 34 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 35 | [Подшипник 7207] | Подшипник 7207 |
Загрузка ...
|
|
| 35 | [Подшипник 7207] | Подшипник 7207 |
Загрузка ...
|
|
| 36 | [Подшипник 2007109] | Подшипник 2007109 |
Загрузка ...
|
|
| 36 | [Подшипник 2007109] | Подшипник 2007109 |
Загрузка ...
|
|
| 37 | [Проволока 2,0-04-3282 (L=120±5мм)] | Проволока 2,0-04-3282 (L=120±5мм) |
Загрузка ...
|
|
| 37 | [Проволока 2,0-04-3282 (L=120±5мм)] | Проволока 2,0-04-3282 (L=120±5мм) |
Загрузка ...
|
|
| 38 | [Шарик Б14,288-3722] | Шарик Б14,288-3722 |
Загрузка ...
|
|
| 38 | [Шарик Б14,288-3722] | Шарик Б14,288-3722 |
Загрузка ...
|
|
| 39 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 39 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 40 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 40 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 41 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 41 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 42 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Загрузка ...
|
|
| 42 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
