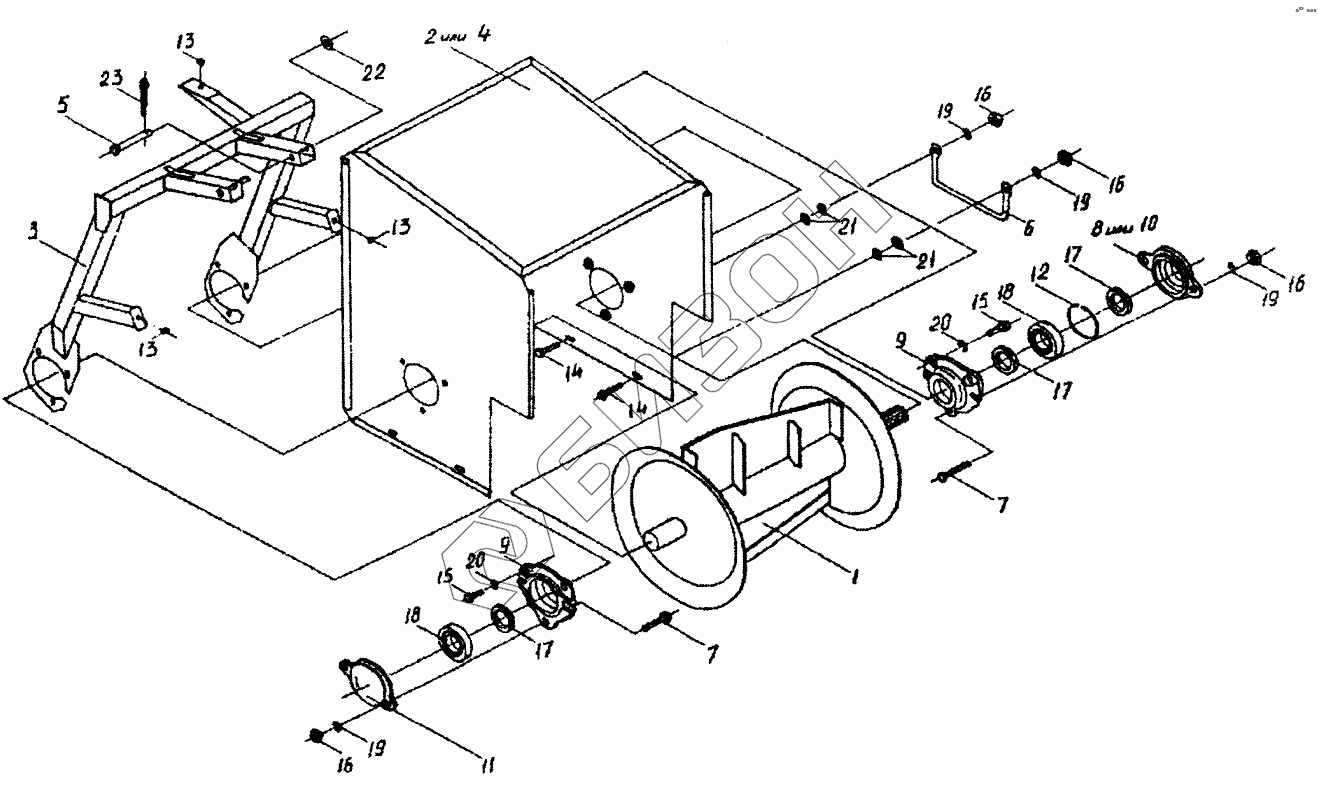

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Ботвометатель (КСН0200000)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
13
13
14
14
15
15
16
16
16
16
17
17
17
18
18
19
19
19
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСН0201000 | Швырялка |
Загрузка ...
|
|
| 2 | КСН0202000 | Кожух |
Загрузка ...
|
|
| 3 | КСН0203000 | Держатель |
Загрузка ...
|
|
| 4 | КСН0204000 | Кожух |
Загрузка ...
|
|
| 5 | КСН0200601 | Ось |
Загрузка ...
|
|
| 6 | КСН0200602 | Ручка |
Загрузка ...
|
|
| 7 | КСН0200603 | Болт |
Загрузка ...
|
|
| 8 | КИС0600003 | Крышка |
Загрузка ...
|
|
| 9 | Н.026.088А | Корпус подшипника |
Загрузка ...
|
|
| 10 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 11 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
|
| 12 | Н.026.506 | Кольцо распорное |
Загрузка ...
|
|
| 13 | РСМ10.04.20.045 | Заглушка |
Загрузка ...
|
|
| 14 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 15 | [Болт М10-6gх35-7796] | Болт М10-6gх35-7796 |
Загрузка ...
|
|
| 16 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 17 | [Манжета 2.2-40х60-1-8752] | Манжета 2.2-40х60-1-8752 |
Загрузка ...
|
|
| 18 | [Подшипник 11208-28428] | Подшипник 11208-28428 |
Загрузка ...
|
|
| 19 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 20 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 21 | [Шайба С8.01.019-11371] | Шайба С8.01.019-11371 |
Загрузка ...
|
|
| 22 | [Шайба С20.01.019-11371] | Шайба С20.01.019-11371 |
Загрузка ...
|
|
| 23 | [Шплинт 6,3х32-397] | Шплинт 6,3х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
