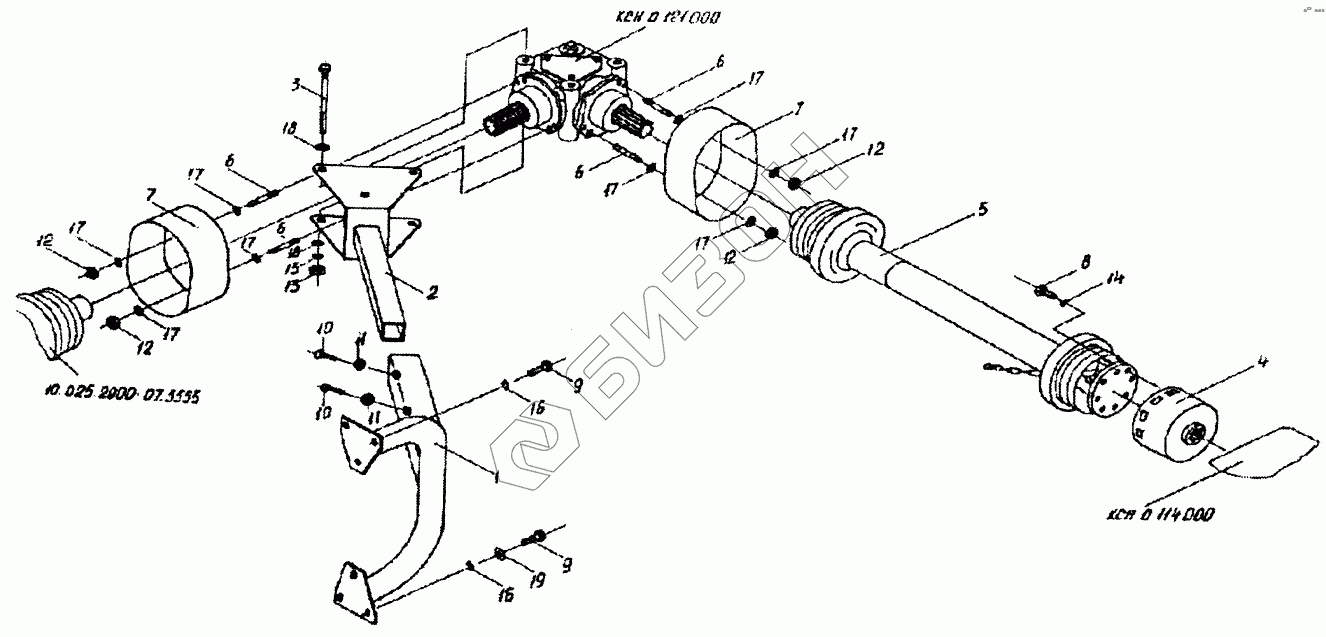

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Установка редуктора ботвометателя
1
2
3
4
5
6
6
6
6
7
7
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
16
17
17
17
17
17
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0101250 | КСН0101250 | Опора |
Загрузка ...
|
|
| КСН0117100 | КСН0117100 | Вал карданный |
Загрузка ...
|
|
| 1 | КСН0101260 | Кронштейн |
Загрузка ...
|
|
| 2 | КСН0101280 | Корпус |
Загрузка ...
|
|
| 3 | КСН0104120 | Болт |
Загрузка ...
|
|
| 4 | КСН0117800 | Муфта предохранительная |
Загрузка ...
|
|
| 5 | 10.025.2000-03.5573 | Вал карданный телескопический в защитном кожухе |
Загрузка ...
|
|
| 6 | КСН0100615 | Шпилька |
Загрузка ...
|
|
| 7 | КСН0118006 | Колпак |
Загрузка ...
|
|
| 8 | [Болт М10-6gх30-7796] | Болт М10-6gх30-7796 |
Загрузка ...
|
|
| 9 | [Болт М12-6gх25-7796] | Болт М12-6gх25-7796 |
Загрузка ...
|
|
| 10 | [Болт М10-6gх30-1482] | Болт М10-6gх30-1482 |
Загрузка ...
|
|
| 11 | [Гайка М10-6g-2526] | Гайка М10-6g-2526 |
Загрузка ...
|
|
| 12 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 13 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 14 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 15 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 16 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 17 | [Шайба 8.01-11371] | Шайба 8.01-11371 |
Загрузка ...
|
|
| 18 | [Шайба 10.01-11371] | Шайба 10.01-11371 |
Загрузка ...
|
|
| 19 | [Шайба 12.01-11371] | Шайба 12.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
