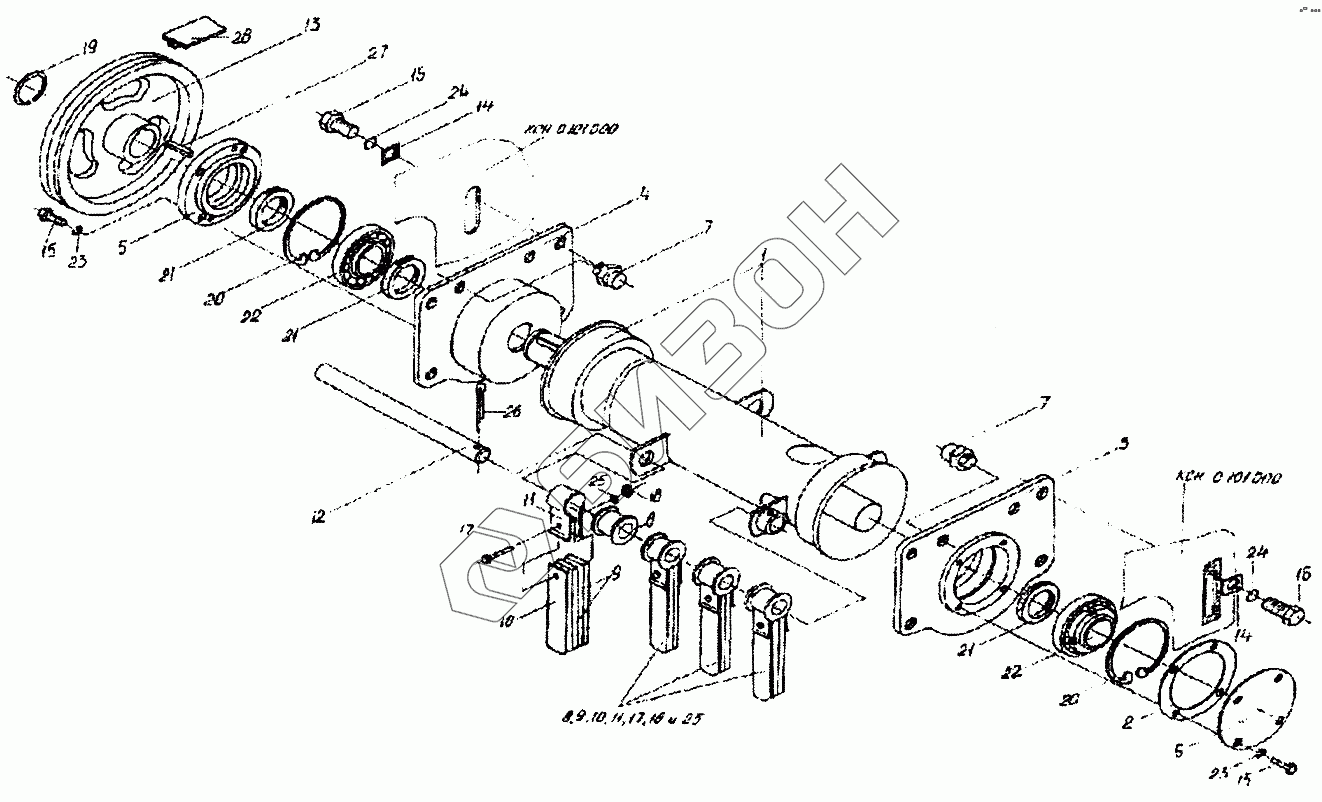

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Установка очищающего вала
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
15
15
16
17
17
18
18
19
20
20
20
20
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0103090А | КСН0103090А | Очиститель |
Загрузка ...
|
|
| КСН0100210 | КСН0100210 | Крышка |
Загрузка ...
|
|
| КСН0100200-01 | КСН0100200-01 | Корпус |
Загрузка ...
|
|
| КСН0100200 | КСН0100200 | Корпус |
Загрузка ...
|
|
| КСН0103000Б | КСН0103000Б | Вал очищающий |
Загрузка ...
|
|
| 1 | КСН0103120 | Вал |
Загрузка ...
|
|
| 2 | КСН0100016 | Прокладка |
Загрузка ...
|
|
| 3 | КСН0100105 | Корпус |
Загрузка ...
|
|
| 4 | КСН0100105-01 | Корпус |
Загрузка ...
|
|
| 5 | КСН0100186 | Крышка |
Загрузка ...
|
|
| 6 | КСН0100405 | Крышка |
Загрузка ...
|
|
| 7 | КСН0100607 | Ось |
Загрузка ...
|
|
| 7 | КСН0100607 | Ось |
Загрузка ...
|
|
| 8 | КСН0103011 | Втулка |
Загрузка ...
|
|
| 9 | КСН0103012 | Очиститель |
Загрузка ...
|
|
| 10 | КСН0103013 | Пластина |
Загрузка ...
|
|
| 11 | КСН0103405 | Скоба |
Загрузка ...
|
|
| 12 | КСН0103608 | Ось |
Загрузка ...
|
|
| 13 | КСН0111113 | Шкив |
Загрузка ...
|
|
| 14 | ППК0204505 | Шайба |
Загрузка ...
|
|
| 15 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 16 | [Болт М16-6gх35-7796] | Болт М16-6gх35-7796 |
Загрузка ...
|
|
| 17 | [Болт М8-6gх35-7802] | Болт М8-6gх35-7802 |
Загрузка ...
|
|
| 18 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 19 | [Кольцо В40-13940] | Кольцо В40-13940 |
Загрузка ...
|
|
| 20 | [Кольцо А90-13943] | Кольцо А90-13943 |
Загрузка ...
|
|
| 20 | [Кольцо А90-13943] | Кольцо А90-13943 |
Загрузка ...
|
|
| 21 | [Манжета 1.2-45х65-3-8752] | Манжета 1.2-45х65-3-8752 |
Загрузка ...
|
|
| 21 | [Манжета 1.2-45х65-3-8752] | Манжета 1.2-45х65-3-8752 |
Загрузка ...
|
|
| 21 | [Манжета 1.2-45х65-3-8752] | Манжета 1.2-45х65-3-8752 |
Загрузка ...
|
|
| 22 | [Подшипник 11209-8545] | Подшипник 11209-8545 |
Загрузка ...
|
|
| 22 | [Подшипник 11209-8545] | Подшипник 11209-8545 |
Загрузка ...
|
|
| 23 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 24 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 25 | [Шайба 8.01-6959] | Шайба 8.01-6959 |
Загрузка ...
|
|
| 26 | [Шплинт 6,3х50-397] | Шплинт 6,3х50-397 |
Загрузка ...
|
|
| 27 | [Шпонка 2-12х11х36-10748] | Шпонка 2-12х11х36-10748 |
Загрузка ...
|
|
| 28 | [УВ2800] | Ремень специальный одноручьевой на единой основе УВ2800 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
