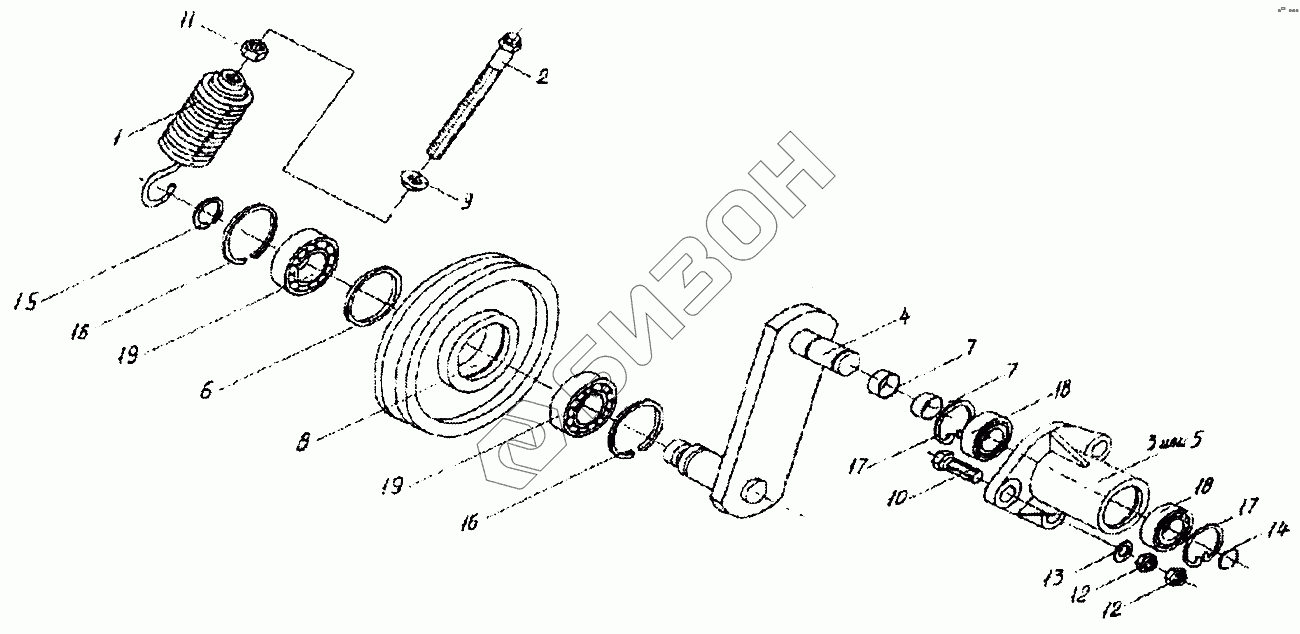

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Установка ролика (КСН0100390)
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0100390 | КСН0100390 | Ролик |
Загрузка ...
|
|
| КСН0100300 | КСН0100300 | Корпус |
Загрузка ...
|
|
| 1 | КСН0100250 | Пружина |
Загрузка ...
|
|
| 2 | КСН0100260 | Стяжка |
Загрузка ...
|
|
| 3 | КСН0100290 | Корпус |
Загрузка ...
|
|
| 4 | КСН0100370 | Рычаг |
Загрузка ...
|
|
| 5 | КСН0100201 | Корпус |
Загрузка ...
|
|
| 6 | КСН0100815 | Шайба |
Загрузка ...
|
|
| 7 | КСН0106816 | Втулка |
Загрузка ...
|
|
| 8 | КСН0111114 | Ролик |
Загрузка ...
|
|
| 9 | КИС0125103 | Шайба |
Загрузка ...
|
|
| 10 | [Болт М12х1,25-6gх40-7796] | Болт М12х1,25-6gх40-7796 |
Загрузка ...
|
|
| 11 | [Гайка М12-6g-2526] | Гайка М12-6g-2526 |
Загрузка ...
|
|
| 12 | [Гайка М12х1,25-6g-5915] | Гайка М12х1,25-6g-5915 |
Загрузка ...
|
|
| 13 | [Шайба 12.01-11371] | Шайба 12.01-11371 |
Загрузка ...
|
|
| 14 | [Кольцо В25-13940] | Кольцо В25-13940 |
Загрузка ...
|
|
| 15 | [Кольцо В30-13940] | Кольцо В30-13940 |
Загрузка ...
|
|
| 16 | [Кольцо В62-13941] | Кольцо В62-13941 |
Загрузка ...
|
|
| 17 | [Кольцо В52-13943] | Кольцо В52-13943 |
Загрузка ...
|
|
| 18 | [Подшипник 180205-8882] | Подшипник 180205-8882 |
Загрузка ...
|
|
| 19 | [Подшипник 180206-8882] | Подшипник 180206-8882 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
