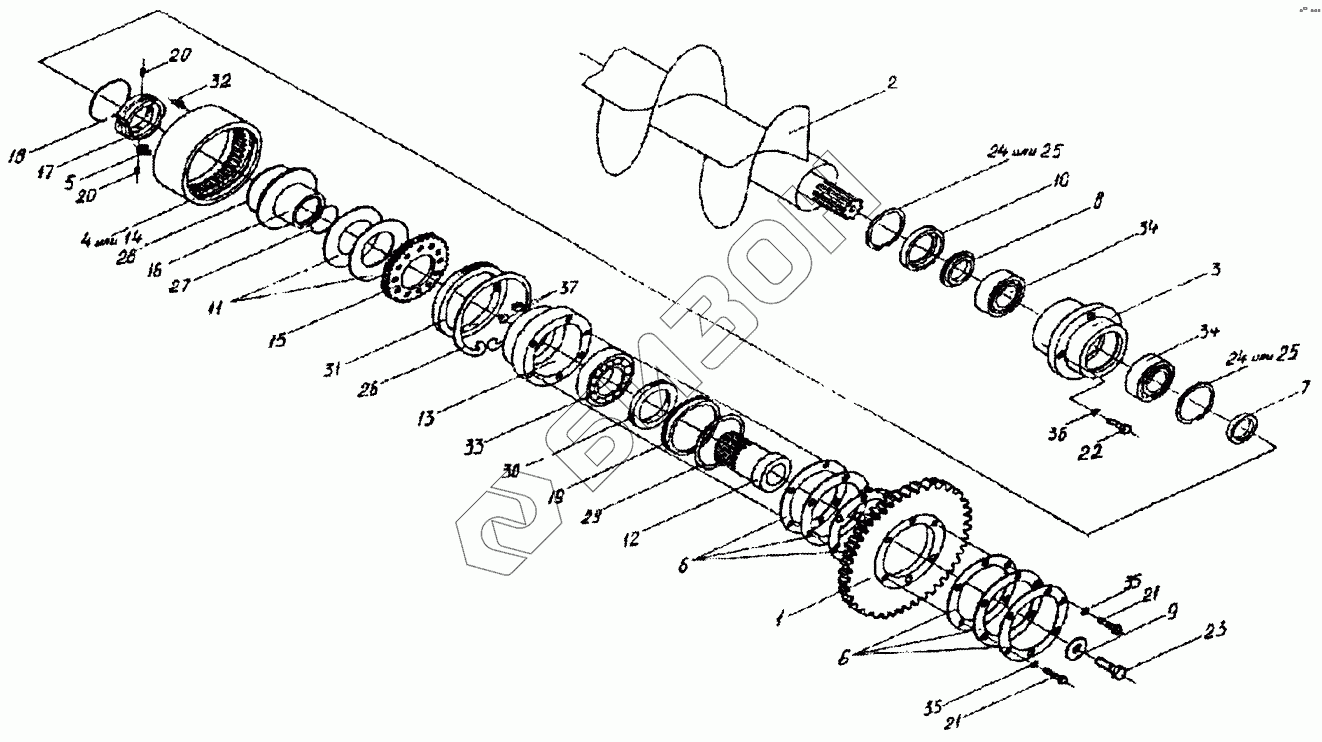

Графический каталог запасных частей к технике: Гомсельмаш КСН-6. Устройство шнека
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСН0105030А | КСН0105030А | Опора |
Загрузка ...
|
|
| КСН0112000А | КСН0112000А | Муфта |
Загрузка ...
|
|
| КСН0100420А | КСН0100420А | Муфта |
Загрузка ...
|
|
| КСН0112020 | КСН0112020 | Крышка |
Загрузка ...
|
|
| 1 | КСН0100410 | Звездочка |
Загрузка ...
|
|
| 2 | КСН0105000А | Шнек |
Загрузка ...
|
|
| 3 | КСН0105020А | Стакан |
Загрузка ...
|
|
| 4 | КСН0112010 | Корпус |
Загрузка ...
|
|
| 5 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 6 | КСН0100443 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | КСН0100832 | Кольцо |
Загрузка ...
|
|
| 8 | КСН0105602А | Шайба |
Загрузка ...
|
|
| 9 | КСН0105614 | Шайба |
Загрузка ...
|
|
| 10 | КСН0105803А | Шайба |
Загрузка ...
|
|
| 11 | КСН0112401 | Пружина тарельчатая |
Загрузка ...
|
|
| 12 | КСН0112601А | Вал |
Загрузка ...
|
|
| 13 | КСН0112602 | Стакан |
Загрузка ...
|
|
| 14 | КСН0112603 | Корпус |
Загрузка ...
|
|
| 15 | КСН0112604 | Диск |
Загрузка ...
|
|
| 16 | КСН0112605 | Втулка |
Загрузка ...
|
|
| 17 | КСН0112607 | Гайка |
Загрузка ...
|
|
| 18 | КСН0112608 | Кольцо |
Загрузка ...
|
|
| 19 | КСН0112612 | Крышка |
Загрузка ...
|
|
| 20 | ПДВ0123607 | Винт |
Загрузка ...
|
|
| 21 | [Болт М8-6gх35-7796] | Болт М8-6gх35-7796 |
Загрузка ...
|
|
| 22 | [Болт М12-6gх25-7796] | Болт М12-6gх25-7796 |
Загрузка ...
|
|
| 23 | [Болт М12-6gх30-7796] | Болт М12-6gх30-7796 |
Загрузка ...
|
|
| 24 | [Кольцо В80-13941] | Кольцо В80-13941 |
Загрузка ...
|
|
| 25 | [Кольцо В80-13943] | Кольцо В80-13943 |
Загрузка ...
|
|
| 26 | [Кольцо 8150-13943] | Кольцо 8150-13943 |
Загрузка ...
|
|
| 27 | [Кольцо 055-060-30-2-2-18829/9833] | Кольцо 055-060-30-2-2-18829/9833 |
Загрузка ...
|
|
| 28 | [Кольцо 090-095-30-2-2-18829/9833] | Кольцо 090-095-30-2-2-18829/9833 |
Загрузка ...
|
|
| 29 | [Кольцо 104-110-36-2-2-18829/9833] | Кольцо 104-110-36-2-2-18829/9833 |
Загрузка ...
|
|
| 30 | [Манжета 1.2-70х95-1-8752] | Манжета 1.2-70х95-1-8752 |
Загрузка ...
|
|
| 31 | [Манжета 1.2-120х150-1-8752] | Манжета 1.2-120х150-1-8752 |
Загрузка ...
|
|
| 32 | [Масленка 1.1-19853] | Масленка 1.1-19853 |
Загрузка ...
|
|
| 33 | [Подшипник 46212-831] | Подшипник 46212-831 |
Загрузка ...
|
|
| 34 | [Подшипник 180508-8882] | Подшипник 180508-8882 |
Загрузка ...
|
|
| 35 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 36 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 37 | [Шарик 17.462-40-3722] | Шарик 17.462-40-3722 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
