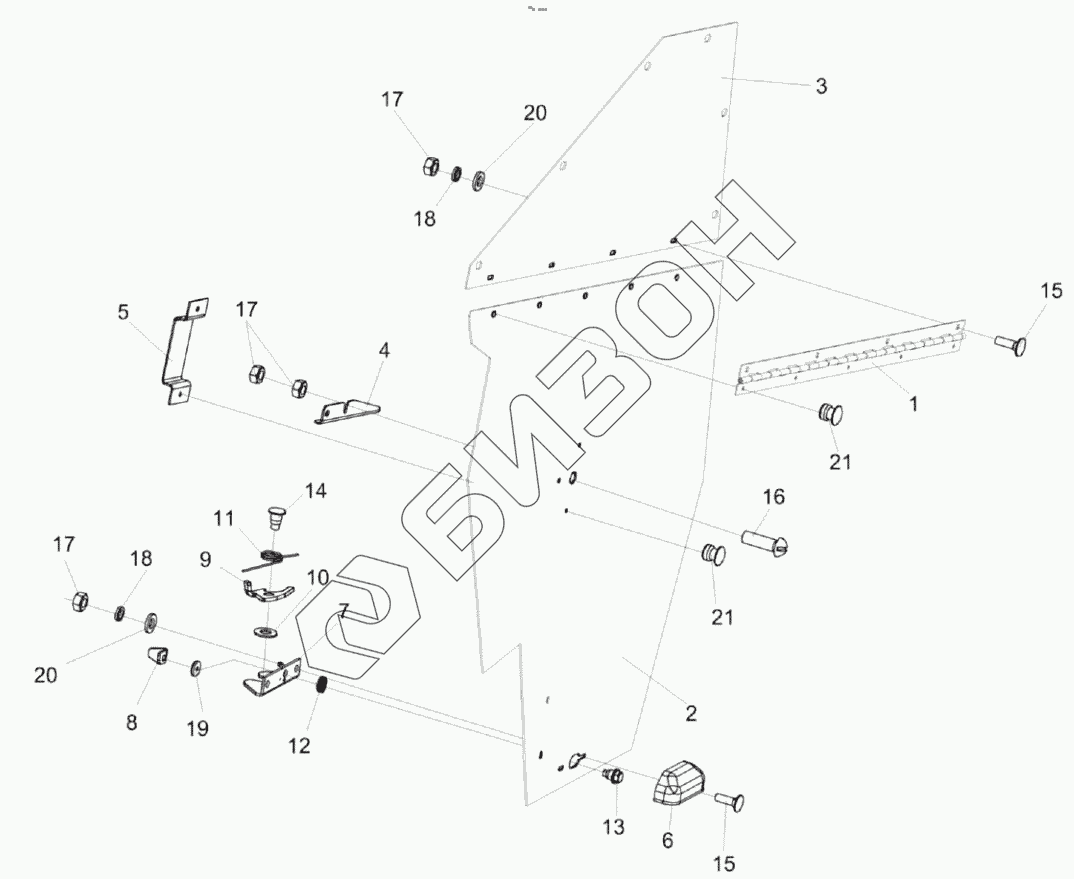

Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Ограждение КВК-1-0900070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0160240 | КВС-1-0160240 | Замок |
Загрузка ...
|
|
| КВК-1-0900070 | КВК-1-0900070 | Ограждение |
Загрузка ...
|
|
| 1 | КВС-4-3900080 | Петля |
Загрузка ...
|
|
| 2 | КВК-1-0900406 | Ограждение |
Загрузка ...
|
|
| 3 | КВС-4-3900424 | Ограждение |
Загрузка ...
|
|
| 4 | КВС-4-3900425 | Зацеп |
Загрузка ...
|
|
| 5 | КВС-4-3900444 | Скоба |
Загрузка ...
|
|
| 6 | КВС-1-0160005 | Рукоятка |
Загрузка ...
|
|
| 7 | КВС-1-0160491 | Кронштейн |
Загрузка ...
|
|
| 8 | КВС-1-0160492 | Фиксатор |
Загрузка ...
|
|
| 9 | КВС-1-0160493А | Защелка |
Загрузка ...
|
|
| 10 | КВС-1-0160494 | Шайба |
Загрузка ...
|
|
| 11 | КВС-1-0160616 | Пружина |
Загрузка ...
|
|
| 12 | КВС-1-0160617А | Пружина |
Загрузка ...
|
|
| 13 | КВС-1-0160618А | Ось |
Загрузка ...
|
|
| 14 | КВС-1-0160619 | Ось |
Загрузка ...
|
|
| 15 | Болт М6-6eх20-7802 | Болт |
Загрузка ...
|
|
| 16 | Винт В.М6-6eх20-17473 | Винт |
Загрузка ...
|
|
| 17 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба A 8.01-10450 | Шайба |
Загрузка ...
|
|
| 20 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 21 | Заклепка 6х10 DIN 7337 Арт. 0936 6 10 | Заклепка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
