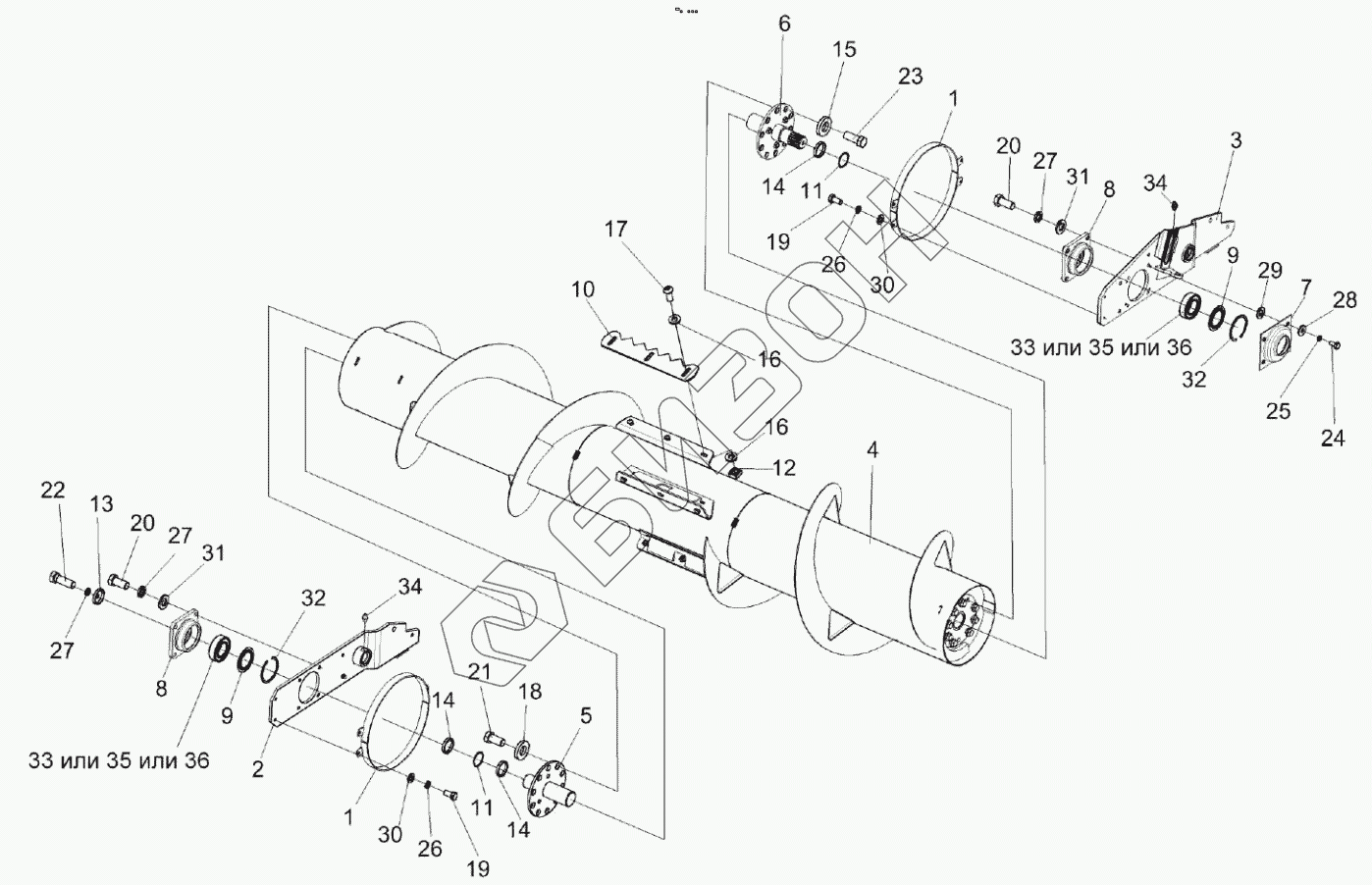

Графический каталог запасных частей к технике: Гомсельмаш КВК-1-0900000. Шнек КВК-1-0902000А
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
26
27
27
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-4-3902020Б | КВС-4-3902020Б | Рычаг |
Загрузка ...
|
|
| КВК-1-0902000А | КВК-1-0902000А | Шнек |
Загрузка ...
|
|
| КВС-4-3902070А | КВС-4-3902070А | Рычаг |
Загрузка ...
|
|
| КВС-4-3902040 | КВС-4-3902040 | Полукольцо |
Загрузка ...
|
|
| КВС-4-3902060А | КВС-4-3902060А | Корпус |
Загрузка ...
|
|
| 2 | КВС-4-3902130А | Рычаг |
Загрузка ...
|
|
| 3 | КВС-4-3902140 | Рычаг |
Загрузка ...
|
|
| 4 | КВК-1-0902030 | Шнек |
Загрузка ...
|
|
| 5 | КВС-4-3902640 | Цапфа |
Загрузка ...
|
|
| 6 | КВС-4-3902550 | Цапфа |
Загрузка ...
|
|
| 7 | КВС-4-3902002 | Крышка |
Загрузка ...
|
|
| 8 | КВС-4-3902201 | Корпус |
Загрузка ...
|
|
| 9 | КВС-4-3902425А | Крышка |
Загрузка ...
|
|
| 10 | КВС-4-3902442 | Лопатка |
Загрузка ...
|
|
| 11 | КВС-4-3902474 | Шайба |
Загрузка ...
|
|
| 12 | КВС-4-3902605 | Гайка |
Загрузка ...
|
|
| 13 | КВС-4-3902611 | Шайба |
Загрузка ...
|
|
| 14 | КВС-4-3902802 | Втулка |
Загрузка ...
|
|
| 15 | КВС-1-0148627 | Шайба |
Загрузка ...
|
|
| 16 | КВС-1-3902439 | Шайба |
Загрузка ...
|
|
| 17 | КВС-1-3902604А | Винт |
Загрузка ...
|
|
| 18 | КЗР 0103439 | Шайба |
Загрузка ...
|
|
| 19 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 20 | Болт М12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 21 | Болт М12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 22 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 23 | Болт М16-6eх35-7796 | Болт |
Загрузка ...
|
|
| 24 | Болт М6-6eх12-7798 | Болт |
Загрузка ...
|
|
| 25 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба C 6.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба C.6х1,4.01-11371 | Шайба |
Загрузка ...
|
|
| 30 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 31 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 32 | Кольцо В85-13941 | Кольцо |
Загрузка ...
|
|
| 33 | Подшипник 2209E-2RS1 | Подшипник |
Загрузка ...
|
|
| 34 | Масленка 1.1-19853 | Масленка 1.1-19853 |
Загрузка ...
|
|
| 35 | Подшипник 2209EEG15 | Подшипник |
Загрузка ...
|
|
| 36 | Подшипник 2209-2RS-TVH | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
