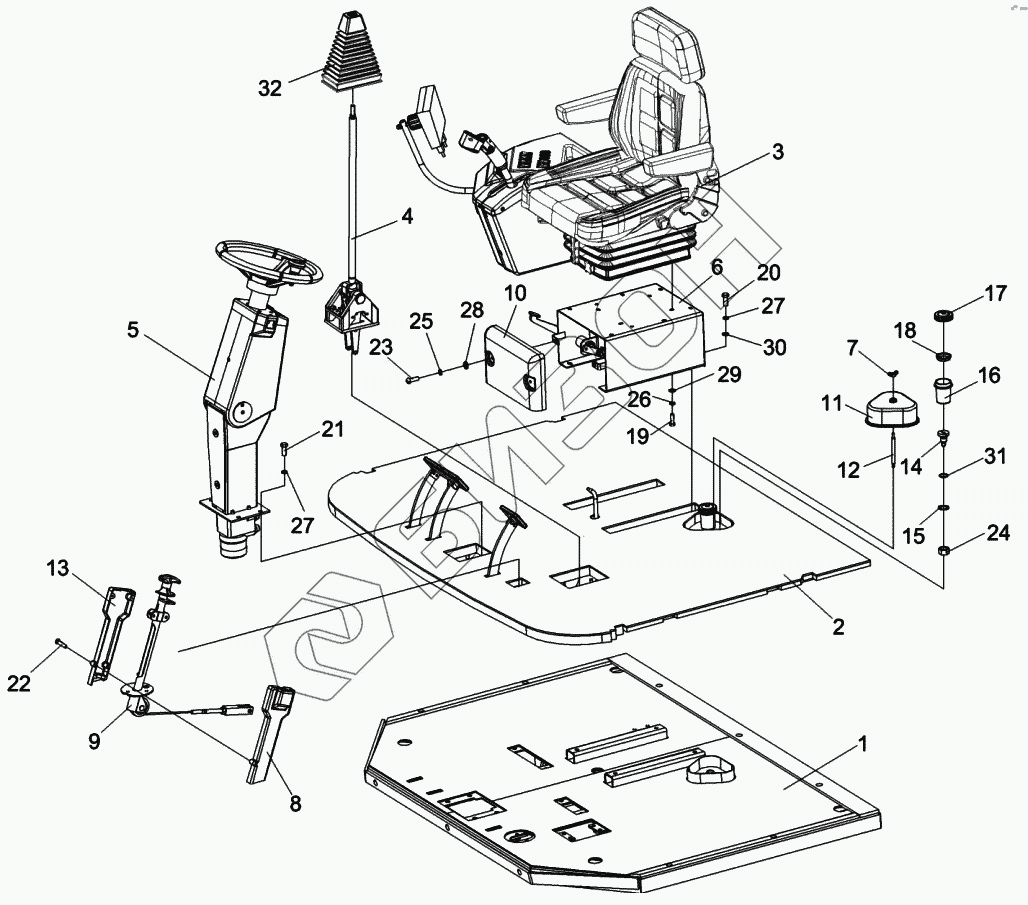

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Площадка управления КСК-6025-0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0119000 | КСК-6025-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КСК-6025-0119010 | Площадка |
Загрузка ...
|
|
| 2 | КСК-6025-0119030 | Коврик |
Загрузка ...
|
|
| 3 | КСК-6025-0119050 | Сиденье |
Загрузка ...
|
|
| 4 | КСК-6025-0119070 | Блок переключения |
Загрузка ...
|
|
| 5 | КСК-6025-0119230 | Колонка рулевая |
Загрузка ...
|
|
| 6 | КСК-6025-0119480 | Кронштейн |
Загрузка ...
|
|
| 7 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 8 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 9 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 10 | КВК0129015 | Облицовка |
Загрузка ...
|
|
| 11 | КВС-1-0129001 | Крышка |
Загрузка ...
|
|
| 12 | КВС-1-0129615 | Шпилька |
Загрузка ...
|
|
| 13 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 14 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 15 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 16 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 17 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 18 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 19 | БолтМ8-6ex25-7796 | Болт М8-6ex25-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 22 | ВинтB.М4-6ex25-17473 | Винт B.М4-6eх25-17473 |
Загрузка ...
|
|
| 23 | ВинтB.М6-6gx18-17473 | Винт B.М6-6gХ18-17473 |
Загрузка ...
|
|
| 24 | ГайкаМ20x1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 28 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 29 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 32 | 80-6702243-А | Чехол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
