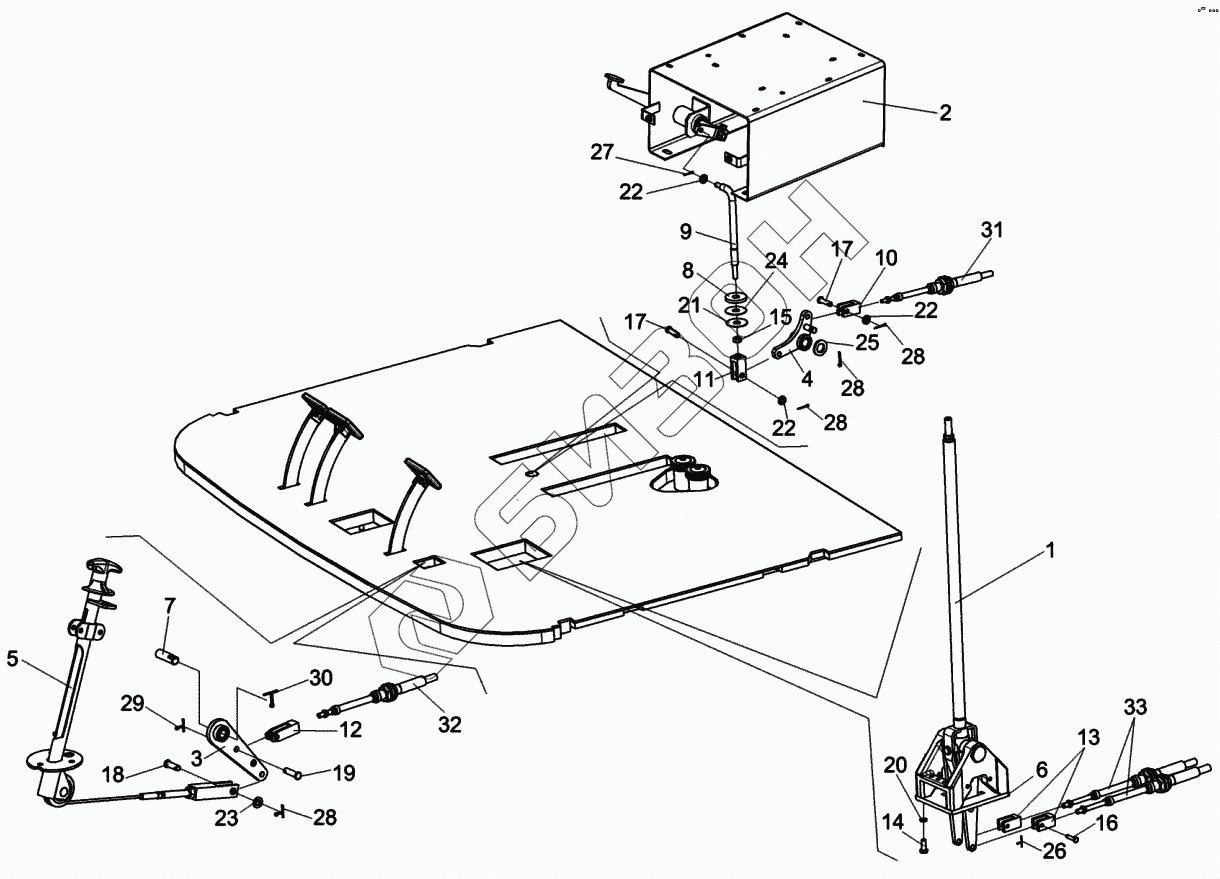

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Площадка управления КСК-6025-0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0119000 | КСК-6025-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КСК-6025-0119070 | Блок переключения |
Загрузка ...
|
|
| 2 | КСК-6025-0119480 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК0119570 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-7-0119330А | Рычаг |
Загрузка ...
|
|
| 5 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 6 | КСК-6025-0119424 | Стойка |
Загрузка ...
|
|
| 7 | КЗК0119623 | Ось |
Загрузка ...
|
|
| 8 | КЗК-10-0119016 | Шайба |
Загрузка ...
|
|
| 9 | КЗК-10-0119608 | Тяга |
Загрузка ...
|
|
| 10 | КИЛ0144611 | Вилка |
Загрузка ...
|
|
| 11 | УЭС0300684 | Вилка |
Загрузка ...
|
|
| 12 | УЭС0300686-01 | Вилка |
Загрузка ...
|
|
| 13 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 14 | БолтМ6-6ex20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | Ось6-6b12x25-9650 | Ось 6-6 b12Х25-9650 |
Загрузка ...
|
|
| 17 | Ось6-8b12x30-9650 | Ось 6-8 b12Х30-9650 |
Загрузка ...
|
|
| 18 | Ось6-10b12x32-9650 | Ось 6-10b12x32-9650 |
Загрузка ...
|
|
| 19 | Ось6-10b12x36-9650 | Ось 6-10 b12Х36-9650 |
Загрузка ...
|
|
| 20 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба9.65Г-11648 | Шайба 9.65Г-11648 |
Загрузка ...
|
|
| 22 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 25 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 26 | Шплинт1,6x16-397 | Шплинт 1,6Х16-397 |
Загрузка ...
|
|
| 27 | Шплинт2x16-397 | Шплинт 2x16-397 |
Загрузка ...
|
|
| 28 | Шплинт2x20-397 | Шплинт 2x20-397 |
Загрузка ...
|
|
| 29 | Шплинт3,2x20-397 | Шплинт 3,2x20-397 |
Загрузка ...
|
|
| 30 | Шплинт4x32-397 | Шплинт 4x32-397 |
Загрузка ...
|
|
| 31 | 112-075-07500 | Трос дистанционного управления |
Загрузка ...
|
|
| 32 | 113-075-03500 | Трос дистанционного управления |
Загрузка ...
|
|
| 33 | 113-075-04200 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
