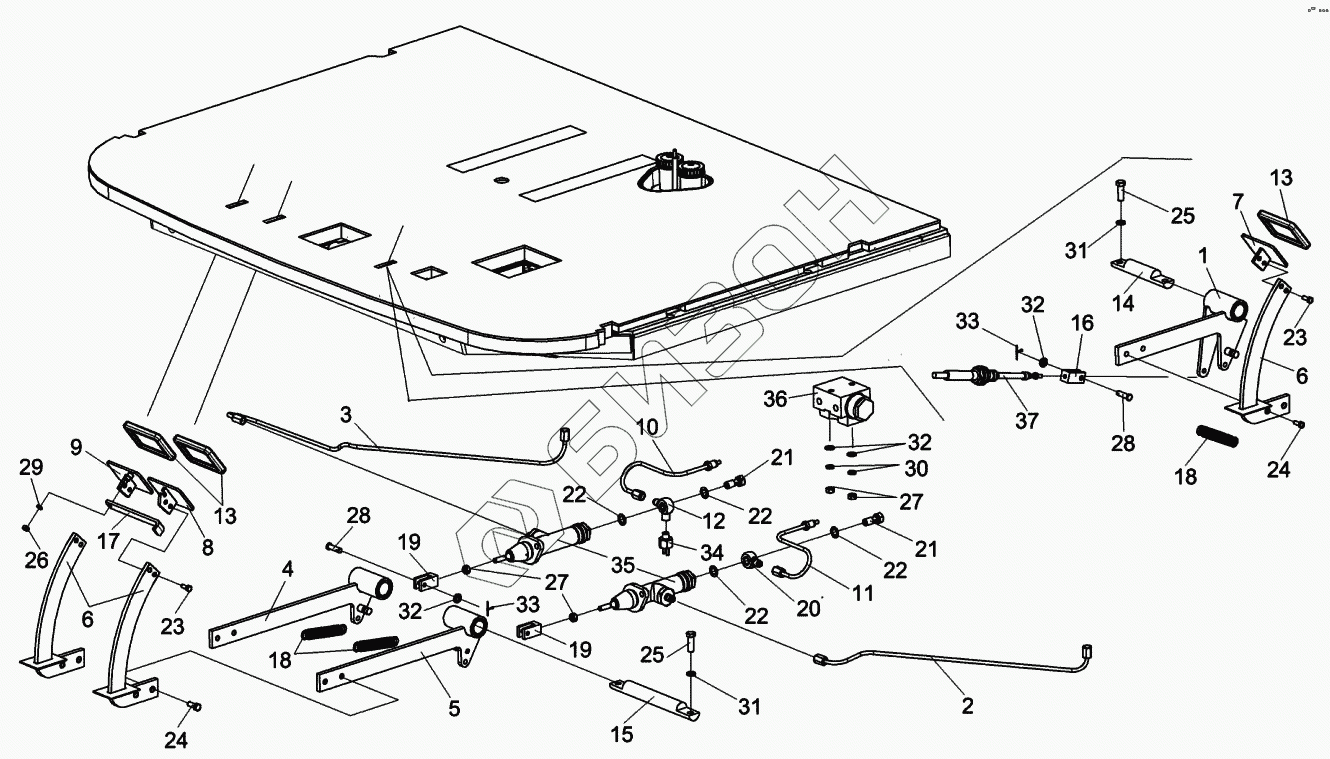

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Площадка управления КСК-6025-0119000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
22
22
22
23
23
24
24
25
25
26
27
27
28
28
29
30
31
31
32
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0119000 | КСК-6025-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КСК-6025-0119330 | Рычаг |
Загрузка ...
|
|
| 2 | КСК-6025-0119430 | Трубопровод |
Загрузка ...
|
|
| 3 | КСК-6025-0119440 | Трубопровод |
Загрузка ...
|
|
| 4 | КЗК-5-0119450 | Рычаг |
Загрузка ...
|
|
| 5 | КЗК-5-0119450-01 | Рычаг |
Загрузка ...
|
|
| 6 | КЗК-10-3-0119470 | Рычаг |
Загрузка ...
|
|
| 7 | КЗК-10-3-0119480 | Педаль |
Загрузка ...
|
|
| 8 | КЗК-10-3-0119490 | Педаль |
Загрузка ...
|
|
| 9 | КЗК-10-3-0119510 | Педаль |
Загрузка ...
|
|
| 10 | КЗК-12-0122190 | Трубопровод |
Загрузка ...
|
|
| 11 | КЗК-12-0122190-01 | Трубопровод |
Загрузка ...
|
|
| 12 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 13 | КВС-1-0129042 | Подушка |
Загрузка ...
|
|
| 14 | КЗС0119605 | Ось |
Загрузка ...
|
|
| 15 | КЗС0119606 | Ось |
Загрузка ...
|
|
| 16 | КИЛ0144611 | Вилка |
Загрузка ...
|
|
| 17 | УЭС0300526 | Планка |
Загрузка ...
|
|
| 18 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 19 | УЭС0301601 | Вилка |
Загрузка ...
|
|
| 20 | УЭС0302612 | Угольник |
Загрузка ...
|
|
| 21 | 54-60303 | Болт |
Загрузка ...
|
|
| 22 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 23 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 24 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 25 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 26 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 28 | Ось6-8b12x30-9650 | Ось 6-8 b12Х30-9650 |
Загрузка ...
|
|
| 29 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 33 | Шплинт2x20-397 | Шплинт 2x20-397 |
Загрузка ...
|
|
| 34 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
Загрузка ...
|
|
| 35 | ЕДЦГ073.000-03 | Главный цилиндр |
Загрузка ...
|
|
| 36 | 3518090-51050-01 | Регулятор давления |
Загрузка ...
|
|
| 37 | 112-075-05000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
