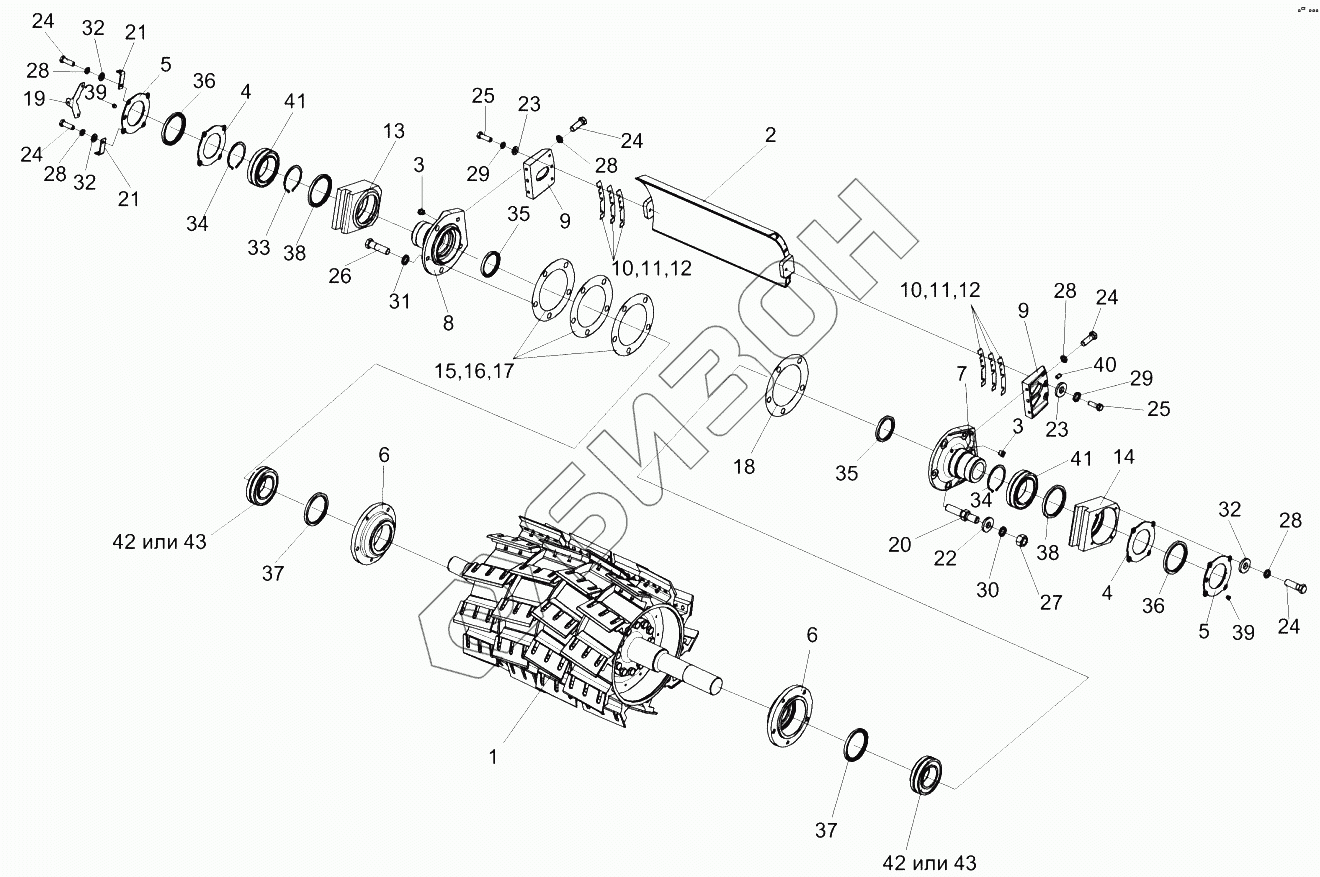

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка барабана КСК-6025-0153700
1
2
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
24
24
24
25
25
26
27
28
28
28
28
28
29
29
30
31
32
32
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0153000 | КСК-6025-0153000 | Аппарат измельчающий |
Загрузка ...
|
|
| КВС-1-0115310 | КВС-1-0115310 | Корпус |
Загрузка ...
|
|
| КСК-6025-0153350 | КСК-6025-0153350 | Крышка |
Загрузка ...
|
|
| КСК-6025-0153330 | КСК-6025-0153330 | Крышка |
Загрузка ...
|
|
| КСК-6025-0153330-01 | КСК-6025-0153330-01 | Крышка |
Загрузка ...
|
|
| КСК-6025-0153340 | КСК-6025-0153340 | Корпус |
Загрузка ...
|
|
| КСК-6025-0153340-01 | КСК-6025-0153340-01 | Корпус |
Загрузка ...
|
|
| 1 | КСК-6025-0153700 | Барабан |
Загрузка ...
|
|
| 2 | КСК-6025-0153320 | Крыша |
Загрузка ...
|
|
| 3 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | КВК0115001 | Прокладка |
Загрузка ...
|
|
| 5 | КСК-6025-0153101 | Крышка |
Загрузка ...
|
|
| 6 | КВС-1-0115201 | Корпус |
Загрузка ...
|
|
| 7 | КСК-6025-0153304 | Крышка |
Загрузка ...
|
|
| 8 | КСК-6025-0153304-01 | Крышка |
Загрузка ...
|
|
| 9 | КВК0115309 | Жесткость |
Загрузка ...
|
|
| 10 | КВК0115466 | Прокладка |
Загрузка ...
|
|
| 11 | КВК0115466-01 | Прокладка |
Загрузка ...
|
|
| 12 | КВК0115466-02 | Прокладка |
Загрузка ...
|
|
| 13 | КСК-6025-0153603 | Корпус |
Загрузка ...
|
|
| 14 | КСК-6025-0153603-01 | Корпус |
Загрузка ...
|
|
| 15 | КВС-1-0115462 | Прокладка |
Загрузка ...
|
|
| 16 | КВС-1-0115462-01 | Прокладка |
Загрузка ...
|
|
| 17 | КВС-1-0115462-02 | Прокладка |
Загрузка ...
|
|
| 18 | КВС-1-0115003 | Прокладка |
Загрузка ...
|
|
| 19 | КВК0115476 | Кронштейн |
Загрузка ...
|
|
| 20 | КВК0115606 | Шпилька |
Загрузка ...
|
|
| 21 | КВС-2-0100488 | Кронштейн |
Загрузка ...
|
|
| 22 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 23 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 24 | БолтМ10-6ex30-7796 | Болт М10-6ex30-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6ex35-7796 | Болт М12-6ex35-7796 |
Загрузка ...
|
|
| 26 | БолтМ20-6ex75-7796 | Болт М20-6eх75-7796 |
Загрузка ...
|
|
| 27 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 33 | В170-13943 | Кольцо В170-13943 |
Загрузка ...
|
|
| 34 | В110-13942 | Кольцо В110-13942 |
Загрузка ...
|
|
| 35 | 2.2-90x120-1-8752 | Манжета 2.2-90х120-1-8752 |
Загрузка ...
|
|
| 36 | 1.2-110x135-1-8752 | Манжета 1.2-110х135-1-8752 |
Загрузка ...
|
|
| 37 | 2.2-90x120-1-8752 | Манжета 2.2-90х120-1-8752 |
Загрузка ...
|
|
| 38 | 2.2-120x150-1-8752 | Манжета 2.2-120х150-1-8752 |
Загрузка ...
|
|
| 39 | 2.1.45-19853 | Масленка 2.1.45-19853 |
Загрузка ...
|
|
| 40 | Штифт16x25-3128 | Штифт 16х25-3128 |
Загрузка ...
|
|
| 41 | 23022СС/W33 | Подшипник |
Загрузка ...
|
|
| 42 | 22220EK | Подшипник |
Загрузка ...
|
|
| 43 | 22220EAKW33 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
