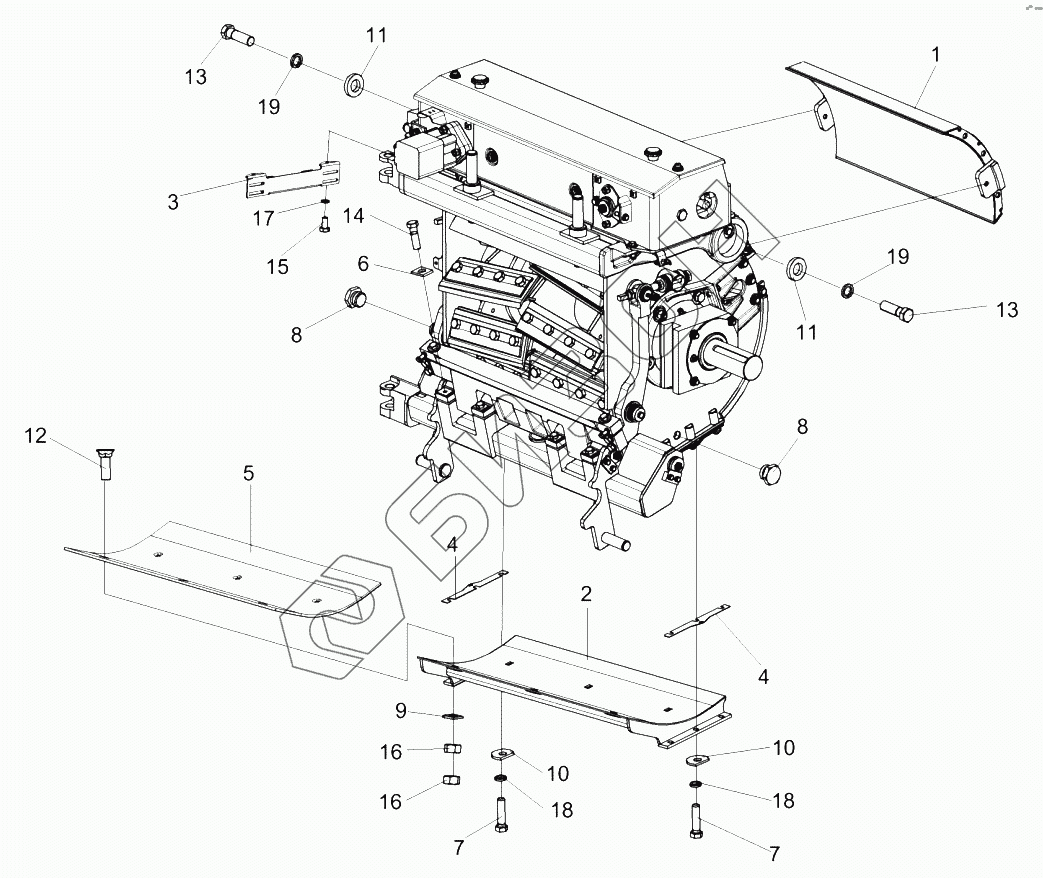

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка поддона КСК-6025-0153300
1
2
3
4
4
5
6
7
7
8
8
9
10
10
11
11
12
13
13
14
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0153300 | КСК-6025-0153300 | Поддон |
Загрузка ...
|
|
| КСК-6025-0153000 | КСК-6025-0153000 | Аппарат измельчающий |
Загрузка ...
|
|
| 1 | КСК-6025-0153320 | Крыша |
Загрузка ...
|
|
| 2 | КСК-6025-0153310 | Поддон |
Загрузка ...
|
|
| 3 | КВС-1-0701650 | Кронштейн |
Загрузка ...
|
|
| 4 | КВК0115418 | Прокладка |
Загрузка ...
|
|
| 5 | КСК-6025-0153421 | Лист |
Загрузка ...
|
|
| 6 | КВК0115431 | Пластина |
Загрузка ...
|
|
| 7 | КВК0115641 | Болт |
Загрузка ...
|
|
| 8 | КВС-1-0103607 | Пробка |
Загрузка ...
|
|
| 9 | КВС-1-0115422 | Шайба |
Загрузка ...
|
|
| 10 | КЗР0221417 | Шайба |
Загрузка ...
|
|
| 11 | УЭС0400405 | Шайба |
Загрузка ...
|
|
| 12 | БолтМ12-6ex40-7786 | Болт М12-6eх40-7786 |
Загрузка ...
|
|
| 13 | БолтМ14-6ex45-7796 | Болт М14-6eх45-7796 |
Загрузка ...
|
|
| 14 | БолтМ16x1,5-6ex55-7796 | Болт М16х1,5-6eх55-7796 |
Загрузка ...
|
|
| 15 | БолтМ6-6ex12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 16 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
