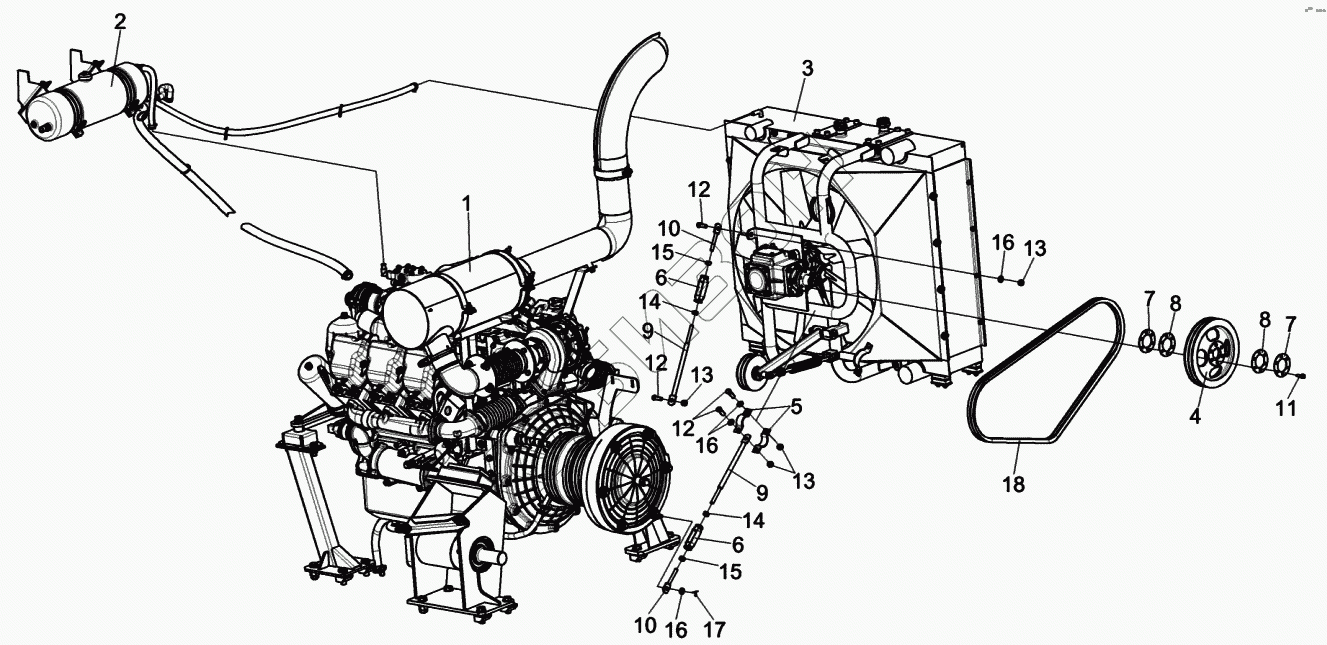

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка двигателя КСК-6025-0116000
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
14
15
15
16
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0116510 | КСК-6025-0116510 | Растяжка |
Загрузка ...
|
|
| КСК-6025-0116000 | КСК-6025-0116000 | Установка двигателя |
Загрузка ...
|
|
| 1 | КСК-6025-0116010 | Двигатель |
Загрузка ...
|
|
| 2 | КСК-6025-0116070 | Установка бачка расширительного |
Загрузка ...
|
|
| 3 | КСК-6025-0116080 | Установка воздухоочистителя |
Загрузка ...
|
|
| 4 | КСК-6025-0116104 | Шкив |
Загрузка ...
|
|
| 5 | КСК-6025-0116441 | Кронштейн |
Загрузка ...
|
|
| 6 | АМ46.05.201 | Стяжка |
Загрузка ...
|
|
| 7 | КВС-1-0150467 | Прокладка |
Загрузка ...
|
|
| 8 | КВС-1-0150467-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗК0106615 | Зацеп |
Загрузка ...
|
|
| 10 | КЗК0106615-02 | Зацеп |
Загрузка ...
|
|
| 11 | БолтМ8-6ex50-7796 | Болт М8-6eх50-7796 |
Загрузка ...
|
|
| 12 | БолтМ12-6ex35-7796 | Болт М12-6ex35-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ12-8 | Гайка М12-8 |
Загрузка ...
|
|
| 14 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 15 | ГайкаМ12-LH-6G-5915 | Гайка М12-LH-6G-5915 |
Загрузка ...
|
|
| 16 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 17 | Шплинт3,2x20-397 | Шплинт 3,2x20-397 |
Загрузка ...
|
|
| 18 | Ремень2HBBP2330KA | Ремень 2 HB BP 2330 K A |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
