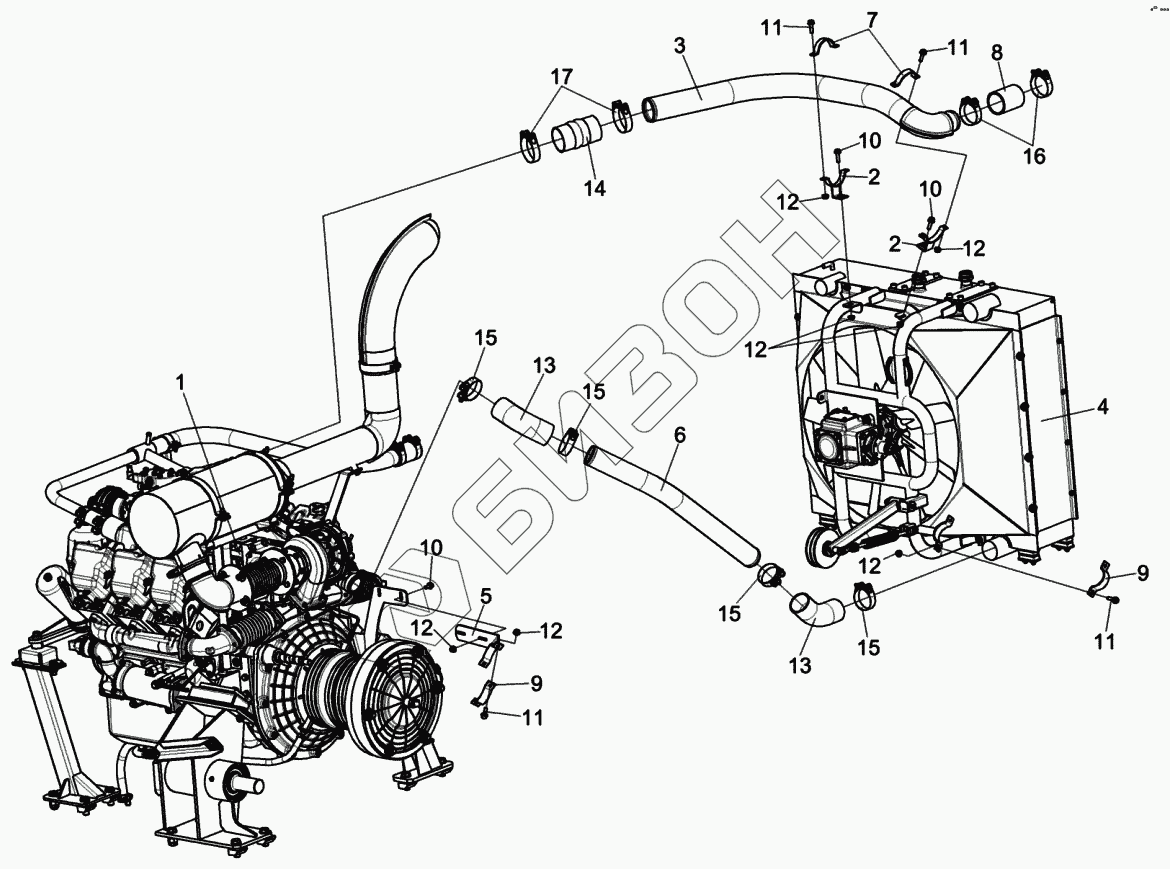

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка двигателя КСК-6025-0116000
1
2
2
3
4
5
6
7
8
9
9
10
10
10
11
11
11
11
12
12
12
12
12
12
13
13
14
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0116000 | КСК-6025-0116000 | Установка двигателя |
Загрузка ...
|
|
| 1 | КСК-6025-0116010 | Двигатель |
Загрузка ...
|
|
| 2 | КСК-6025-0116140 | Кронштейн |
Загрузка ...
|
|
| 3 | КСК-6025-0116190 | Труба воздушная верхняя |
Загрузка ...
|
|
| 4 | КСК-6025-0117000 | Установка радиатора |
Загрузка ...
|
|
| 5 | УЭС-19-0400490 | Хомут |
Загрузка ...
|
|
| 6 | КСК-6025-0116829 | Труба воздушная |
Загрузка ...
|
|
| 7 | КВС-1-0150433 | Хомут |
Загрузка ...
|
|
| 8 | КЗК-812-0106007 | Рукав 76х87,5-0,29-10362 |
Загрузка ...
|
|
| 9 | УЭС-19-0400412-01 | Хомут |
Загрузка ...
|
|
| 10 | БолтМ8x20-8.8-A-A3G | Болт М8х20-8.8-A-A3G |
Загрузка ...
|
|
| 11 | БолтМ8x30-8.8-A-A3G | Болт М8х30-8.8-A-A3G |
Загрузка ...
|
|
| 12 | ГайкаМ8-8-A-A3G | Гайка М8-8-A-A3G |
Загрузка ...
|
|
| 13 | Патрубок | Патрубок |
Загрузка ...
|
|
| 14 | Патрубок | Патрубок |
Загрузка ...
|
|
| 15 | GBSM82/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 16 | GBSM88/25W2 | Хомут без компенсатора GBS M 88/25 W2 |
Загрузка ...
|
|
| 17 | GBSM101/25W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
