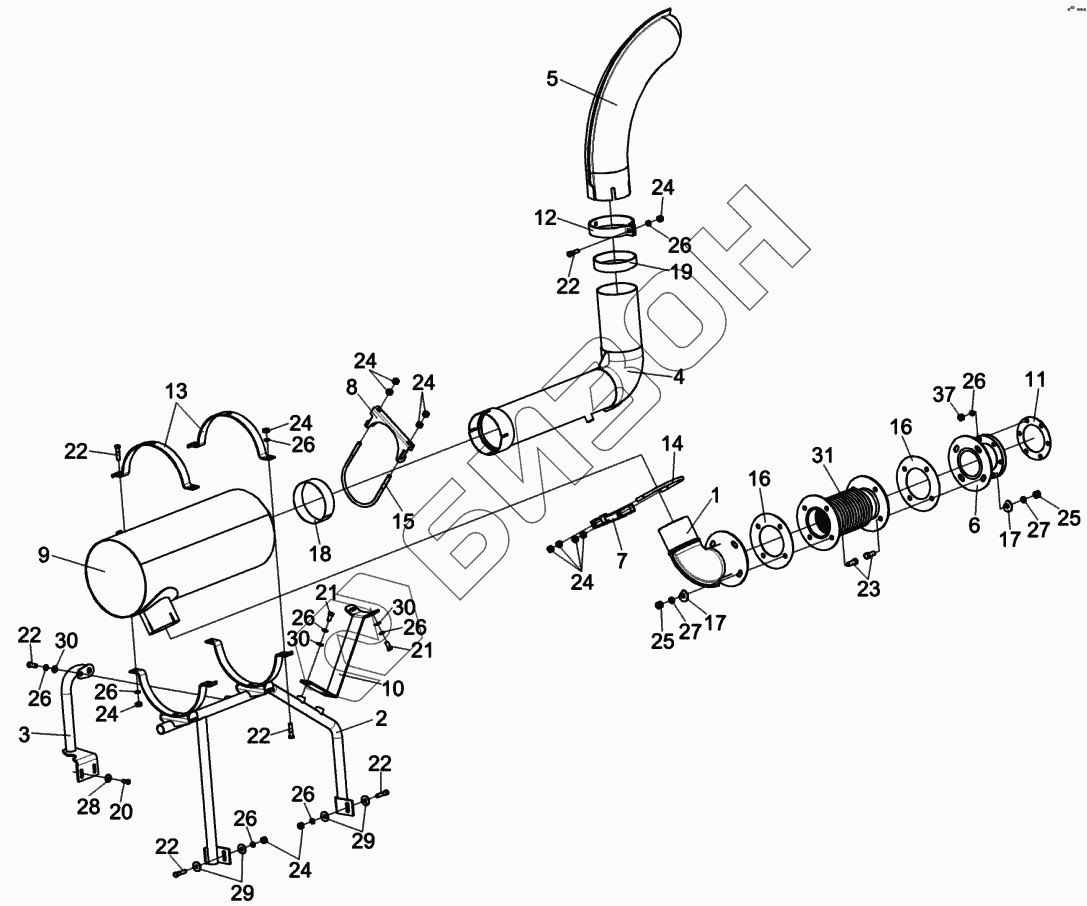

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка глушителя КСК-6025-0116060
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
22
22
22
22
22
22
23
24
24
24
24
24
24
24
25
25
26
26
26
26
26
26
26
26
26
27
27
28
29
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-2-0106350 | КЗК-8А-2-0106350 | Хомут |
Загрузка ...
|
|
| КСК-6025-0116060 | КСК-6025-0116060 | Установка глушителя |
Загрузка ...
|
|
| КЗК-8А-2-0106350-01 | КЗК-8А-2-0106350-01 | Хомут |
Загрузка ...
|
|
| 1 | КСК-6025-0116160 | Труба выпускная |
Загрузка ...
|
|
| 2 | КСК-6025-0116360 | Опора |
Загрузка ...
|
|
| 3 | КСК-6025-0116380 | Опора |
Загрузка ...
|
|
| 4 | КСК-6025-0116410 | Труба выхлопная |
Загрузка ...
|
|
| 5 | КВС-1-0157030 | Труба выхлопная |
Загрузка ...
|
|
| 6 | КЗК-8А-2-0106290 | Фланец |
Загрузка ...
|
|
| 7 | КЗК-8А-2-0106360 | Хомут |
Загрузка ...
|
|
| 8 | КЗК-8А-2-0106360-01 | Хомут |
Загрузка ...
|
|
| 9 | КЗК-8А-2-0106400 | Глушитель |
Загрузка ...
|
|
| 10 | КСК-6025-0116411 | Кронштейн |
Загрузка ...
|
|
| 11 | КВС-1-0150003 | Прокладка |
Загрузка ...
|
|
| 12 | КВС-1-0157407 | Хомут |
Загрузка ...
|
|
| 13 | КЗК-8А-2-0106451-01 | Хомут |
Загрузка ...
|
|
| 14 | КЗК-8А-2-0106601 | Скоба |
Загрузка ...
|
|
| 15 | КЗК-8А-2-0106601-01 | Скоба |
Загрузка ...
|
|
| 16 | КЗК-12-3-0106017 | Прокладка |
Загрузка ...
|
|
| 17 | УЭС-7-0400417 | Шайба |
Загрузка ...
|
|
| 18 | УЭС-19-0400401 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | УЭС-19-0400401-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6ex20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ex40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6ex30-7786 | Болт М12-6eх30-7786 |
Загрузка ...
|
|
| 24 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 26 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 29 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 30 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | S-76198-01-00 | Сильфон |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
