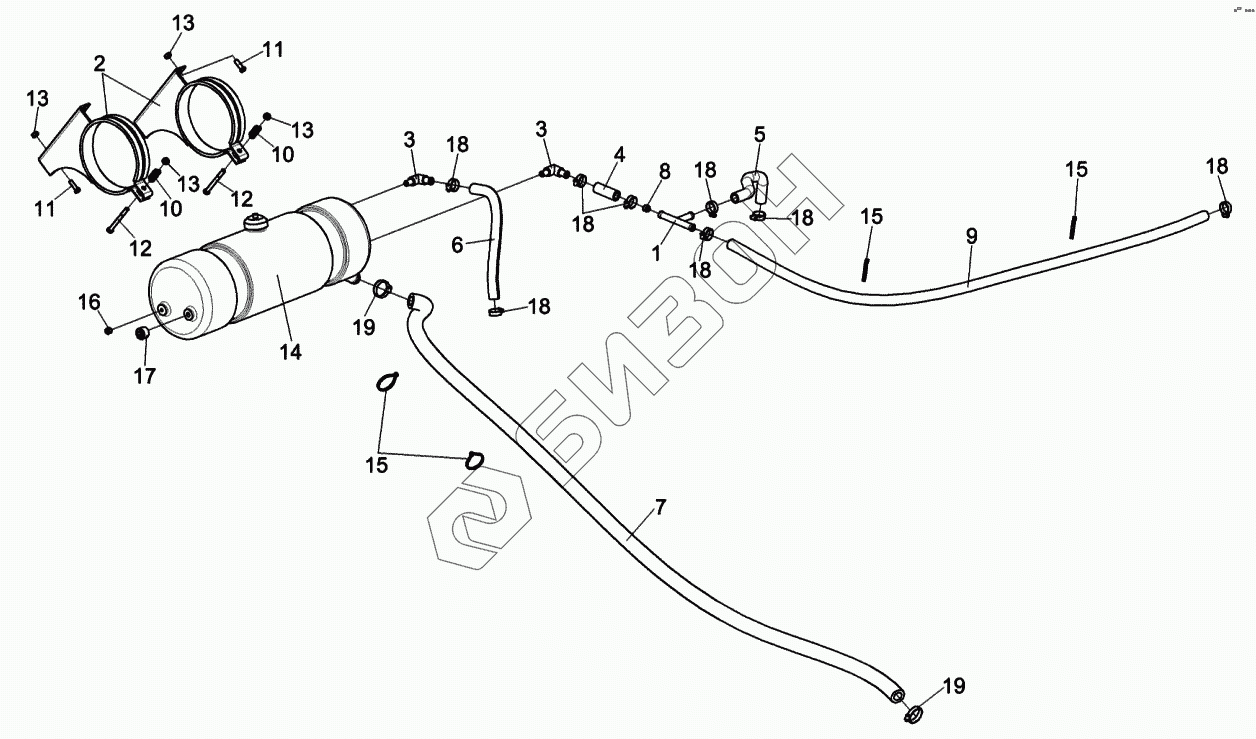

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка бачка расширительного КСК-6025-0116070
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
13
13
14
15
15
15
16
17
18
18
18
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0116070 | КСК-6025-0116070 | Установка бачка расширительного |
Загрузка ...
|
|
| 1 | КЗК-10-0106280 | Тройник |
Загрузка ...
|
|
| 2 | КЗК-12-3-0106690 | Хомут |
Загрузка ...
|
|
| 3 | КЗК-12-3-0106500 | Угольник |
Загрузка ...
|
|
| 4 | КЗК-12-1-0106008Б | Рукав 14х23-1,6-10362 L=(80±10) мм |
Загрузка ...
|
|
| 5 | КЗК-16-0106003 | Рукав 14х23-1,6-10362 L=(325±3) мм |
Загрузка ...
|
|
| 6 | КЛС0106005 | Рукав 14х23-1,6-10362 L=(250±2) мм |
Загрузка ...
|
|
| 7 | КЗК-12-3-0126005 | Рукав 25x35-1,6-10362 |
Загрузка ...
|
|
| 8 | УЭС-3-0400006 | Дроссель |
Загрузка ...
|
|
| 9 | УЭС-16-0400003 | Рукав 14х23-1,6-10362 L=(1350±7) мм |
Загрузка ...
|
|
| 10 | 61166 | Пружина |
Загрузка ...
|
|
| 11 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 12 | БолтМ8-6ex80-7796 | Болт М8-6eх80-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ8-8-A-A3G | Гайка М8-8-A-A3G |
Загрузка ...
|
|
| 14 | КЗК-12-3-0106020 | Бачок расширительный |
Загрузка ...
|
|
| 15 | 2-0160981-2 | Лента стяжная |
Загрузка ...
|
|
| 16 | Пробка2-КГ1/4 | Пробка 2-КГ 1/4 |
Загрузка ...
|
|
| 17 | Пробка2-КГ3/8 | Пробка 2-КГ 3/8 |
Загрузка ...
|
|
| 18 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 19 | TORRO25-40/9C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
