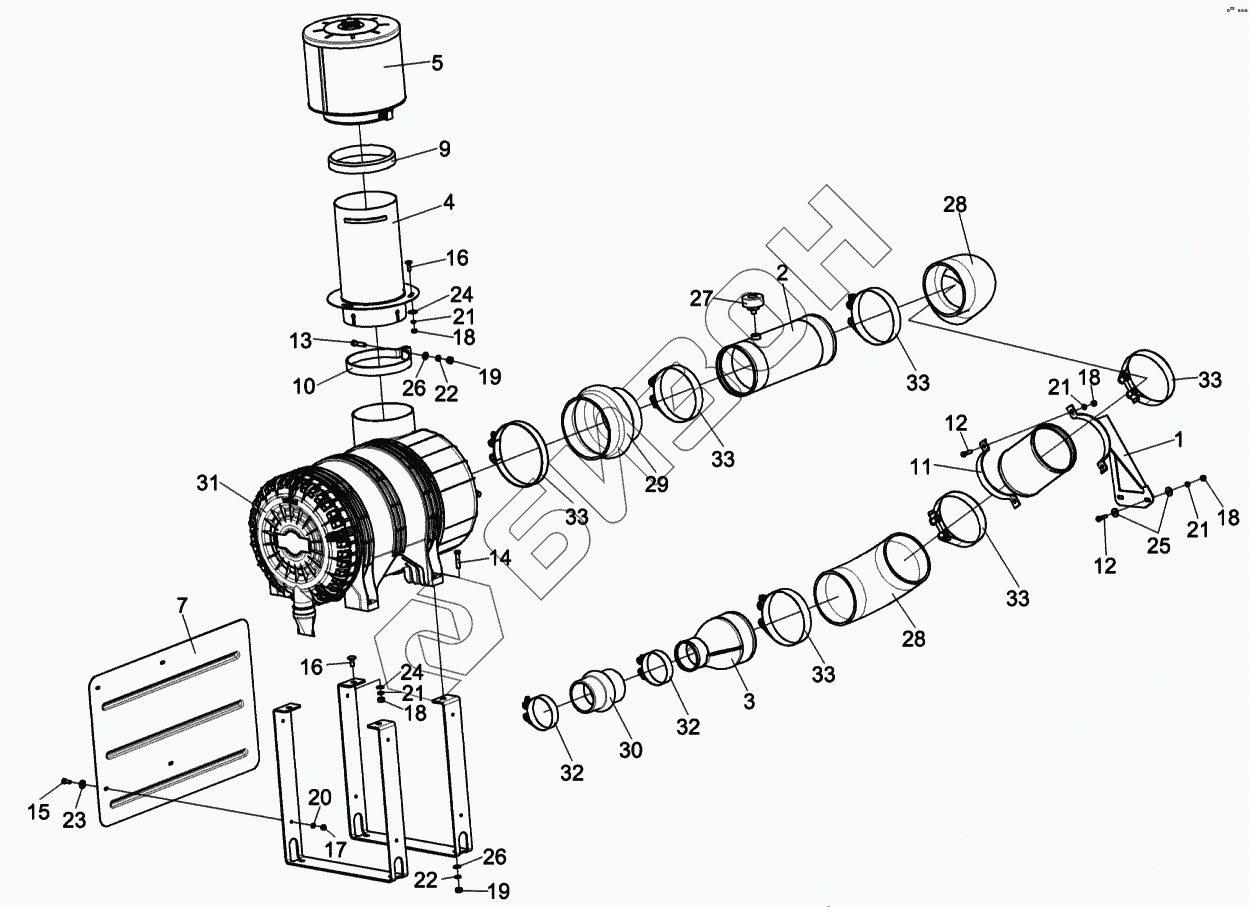

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка воздухоочистителя КСК-6025-0116080
1
2
3
4
5
7
9
10
11
12
12
13
14
15
16
16
17
18
18
18
18
19
19
20
21
21
21
21
22
22
23
24
24
25
26
26
27
28
28
29
30
31
32
32
33
33
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0116080 | КСК-6025-0116080 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КСК-6025-0116150 | Хомут |
Загрузка ...
|
|
| 2 | КСК-6025-0116170 | Труба воздушная |
Загрузка ...
|
|
| 3 | КСК-6025-0116250 | Труба воздушная |
Загрузка ...
|
|
| 4 | КСК-6025-0116260 | Труба воздушная |
Загрузка ...
|
|
| 5 | КЗК-12-3-0126420 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 6 | КСК-6025-0116426 | Хомут |
Загрузка ...
|
|
| 7 | КСК-6025-0116428 | Ограждение |
Загрузка ...
|
|
| 8 | КСК-6025-0116806 | Труба |
Загрузка ...
|
|
| 9 | КЗК-12-3-0106016 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-12-3-0106478 | Хомут |
Загрузка ...
|
|
| 11 | КЗК-12-3-0106481 | Хомут |
Загрузка ...
|
|
| 12 | БолтМ8-6ex30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6ex40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6ex45-7796 | Болт М10-6eх45-7796 |
Загрузка ...
|
|
| 15 | БолтМ6-6ex16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 16 | БолтМ8-6ex20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 25 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 27 | ДСФ-65 | Датчик сигнализатора засоренности воздушного фильтра |
Загрузка ...
|
|
| 28 | P105535 | Патрубок |
Загрузка ...
|
|
| 29 | P105612 | Патрубок |
Загрузка ...
|
|
| 30 | P114319 | Патрубок |
Загрузка ...
|
|
| 31 | EntaronXD28-32 | Фильтр воздушный |
Загрузка ...
|
|
| 32 | GBSM94/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 33 | GBSM168/30W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
