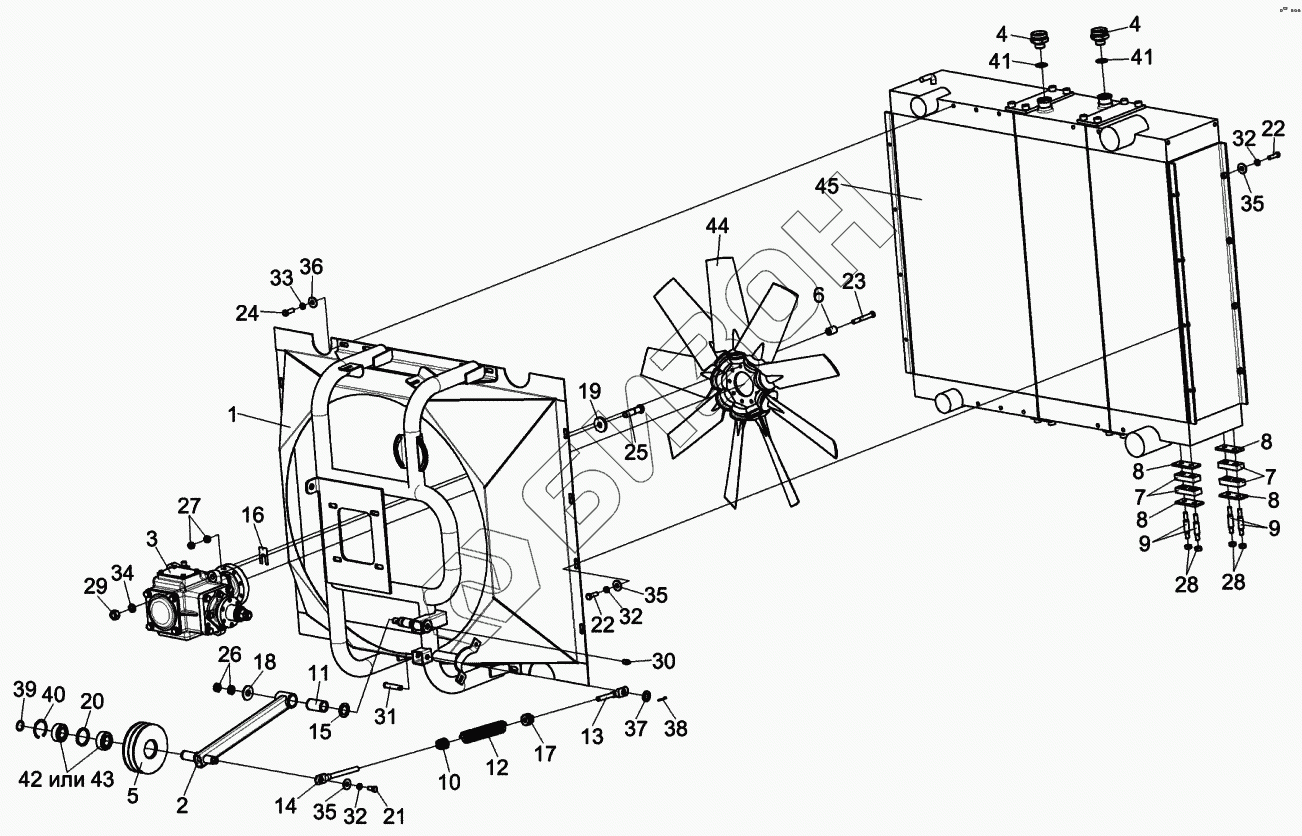

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка радиатора КСК-6025-0117000
1
2
3
4
4
5
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
32
32
33
34
35
35
35
36
37
38
39
40
41
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0117310 | КСК-6025-0117310 | Растяжка |
Загрузка ...
|
|
| КСК-6025-0117000 | КСК-6025-0117000 | Установка радиатора |
Загрузка ...
|
|
| КЗК-12-3-0106650 | КЗК-12-3-0106650 | Ролик натяжной |
Загрузка ...
|
|
| КСК-6025-0117430 | КСК-6025-0117430 | Рычаг |
Загрузка ...
|
|
| КСК-6025-0117440 | КСК-6025-0117440 | Рычаг |
Загрузка ...
|
|
| 1 | КСК-6025-0117110 | Рамка |
Загрузка ...
|
|
| 2 | КСК-6025-0117450 | Рычаг |
Загрузка ...
|
|
| 3 | КСК-6025-0135000 | Редуктор |
Загрузка ...
|
|
| 4 | КСК-6025-0601604 | Штуцер |
Загрузка ...
|
|
| 5 | КВС-1-0150104 | Ролик натяжной |
Загрузка ...
|
|
| 6 | КВС-1-0152607 | Втулка |
Загрузка ...
|
|
| 7 | КГС-4-0116021 | Виброизолятор |
Загрузка ...
|
|
| 8 | КГС-4-0116441 | Пластина |
Загрузка ...
|
|
| 9 | КГС-4-0116649 | Шпилька |
Загрузка ...
|
|
| 10 | КЗР0202102 | Пробка |
Загрузка ...
|
|
| 11 | КЗР0221207-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗР0221605А | Пружина |
Загрузка ...
|
|
| 13 | КЗР0221606А | Зацеп |
Загрузка ...
|
|
| 14 | КЗР0221606А-01 | Зацеп |
Загрузка ...
|
|
| 15 | КИС0105438 | Шайба специальная |
Загрузка ...
|
|
| 16 | КИС0135501Б | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КСН0100107 | Пробка |
Загрузка ...
|
|
| 18 | КСН0114402 | Шайба |
Загрузка ...
|
|
| 19 | ПКК0107457Б | Шайба |
Загрузка ...
|
|
| 20 | 60-13125.10 | Кольцо распорное |
Загрузка ...
|
|
| 21 | БолтМ8-6ex16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 22 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6ex65-7796 | Болт М8-6eх65-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6ex20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 25 | БолтМ12-6ex50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 26 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 27 | ГайкаМ8-6G-11860 | Гайка М8-6G-11860 |
Загрузка ...
|
|
| 28 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 30 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 31 | Ось6-12b12x50-9650 | Ось 6-12 b12х50-9650 |
Загрузка ...
|
|
| 32 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 36 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 37 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 38 | Шплинт3,2x16-397 | Шплинт 3,2х16-397 |
Загрузка ...
|
|
| 39 | В25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 40 | В52-13941 | Кольцо |
Загрузка ...
|
|
| 41 | Прокладка27М1-23358 | Прокладка 27 М1-23358 |
Загрузка ...
|
|
| 42 | 62205-2RS1 | Подшипник |
Загрузка ...
|
|
| 43 | 622052RS | Подшипник |
Загрузка ...
|
|
| 44 | 770/9-9/P4ZR/40/PAG/74,75 | Вентилятор |
Загрузка ...
|
|
| 45 | Б6025К.1301.0000 | Радиатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
