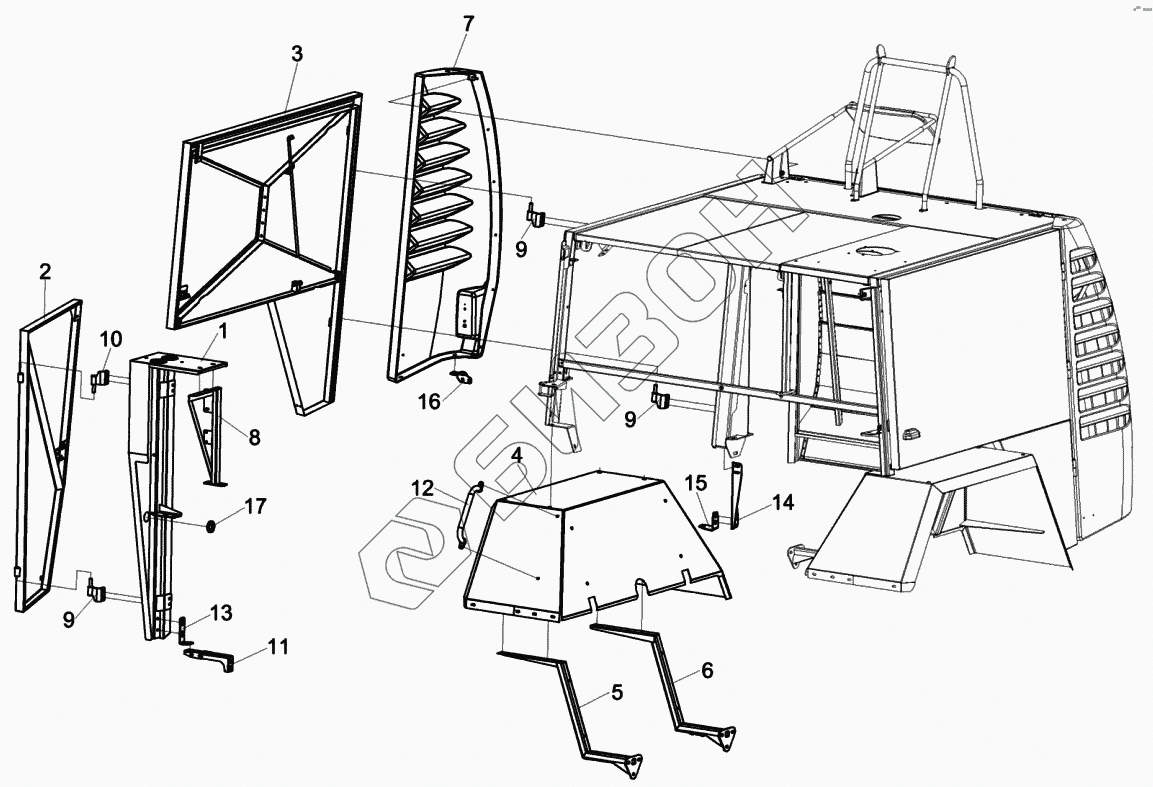

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка капотов КСК-6025-0128000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
КСК-6025-0128000 КСК-6025-0128000 Установка капотов
Загрузка ...
1 КСК-6025-0128110 Боковина
Загрузка ...
2 КСК-6025-0128140-01 Дверь
Загрузка ...
3 КСК-6025-0128190-01 Капот
Загрузка ...
4 КСК-6025-0128220-01 Крыло
Загрузка ...
5 КСК-6025-0128230-02 Кронштейн
Загрузка ...
6 КСК-6025-0128230-03 Кронштейн
Загрузка ...
7 КСК-6025-0128250-01 Облицовка
Загрузка ...
8 КСК-6025-0128310 Опора
Загрузка ...
9 КСК-6025-0128410 Петля
Загрузка ...
10 КСК-6025-0128410-01 Петля
Загрузка ...
11 КСК-6025-0128460 Кронштейн
Загрузка ...
12 КВС-2-0900090 Ручка
Загрузка ...
13 КСК-6025-0128423-01 Кронштейн
Загрузка ...
14 КСК-6025-0128486 Уголок
Загрузка ...
15 КСК-6025-0128487 Кронштейн
Загрузка ...
16 КСК-6025-0128488-01 Кронштейн
Загрузка ...
17 500АС-3724042 Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
