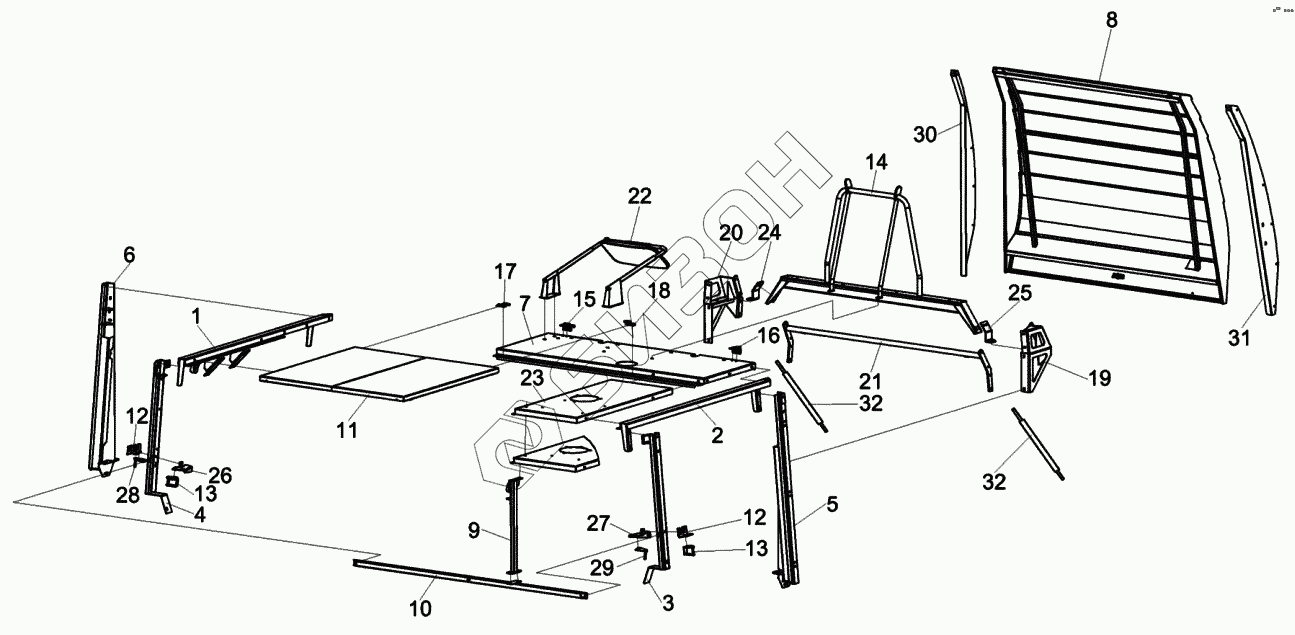

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Установка капотов КСК-6025-0128000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0128000 | КСК-6025-0128000 | Установка капотов |
Загрузка ...
|
|
| 1 | КСК-6025-0128020 | Балка |
Загрузка ...
|
|
| 2 | КСК-6025-0128030 | Балка |
Загрузка ...
|
|
| 3 | КСК-6025-0128040 | Опора |
Загрузка ...
|
|
| 4 | КСК-6025-0128040-01 | Опора |
Загрузка ...
|
|
| 5 | КСК-6025-0128050 | Опора |
Загрузка ...
|
|
| 6 | КСК-6025-0128050-01 | Опора |
Загрузка ...
|
|
| 7 | КСК-6025-0128120 | Панель |
Загрузка ...
|
|
| 8 | КСК-6025-0128160 | Воздухозаборник |
Загрузка ...
|
|
| 9 | КСК-6025-0128260 | Опора |
Загрузка ...
|
|
| 10 | КСК-6025-0128270 | Поперечина |
Загрузка ...
|
|
| 11 | КСК-6025-0128280 | Крыша |
Загрузка ...
|
|
| 12 | КСК-6025-0128290-01 | Кронштейн |
Загрузка ...
|
|
| 13 | КСК-6025-0128330 | Фиксатор |
Загрузка ...
|
|
| 14 | КСК-6025-0128350 | Опора силосопровода |
Загрузка ...
|
|
| 15 | КСК-6025-0128420 | Петля |
Загрузка ...
|
|
| 16 | КСК-6025-0128420-01 | Петля |
Загрузка ...
|
|
| 17 | КСК-6025-0128430 | Петля |
Загрузка ...
|
|
| 18 | КСК-6025-0128430-01 | Петля |
Загрузка ...
|
|
| 19 | КСК-6025-0128440 | Кронштейн |
Загрузка ...
|
|
| 20 | КСК-6025-0128440-01 | Кронштейн |
Загрузка ...
|
|
| 21 | КСК-6025-0128450 | Балка |
Загрузка ...
|
|
| 22 | КВК0165050 | Кронштейн |
Загрузка ...
|
|
| 23 | КСК-6025-0128409 | Крышка |
Загрузка ...
|
|
| 24 | КСК-6025-0128448 | Кронштейн |
Загрузка ...
|
|
| 25 | КСК-6025-0128448-01 | Кронштейн |
Загрузка ...
|
|
| 26 | КСК-6025-0128459 | Кронштейн |
Загрузка ...
|
|
| 27 | КСК-6025-0128459-01 | Кронштейн |
Загрузка ...
|
|
| 28 | КСК-6025-0128461 | Кронштейн |
Загрузка ...
|
|
| 29 | КСК-6025-0128461-01 | Кронштейн |
Загрузка ...
|
|
| 30 | КСК-6025-0129404 | Стенка |
Загрузка ...
|
|
| 31 | КСК-6025-0129404-01 | Стенка |
Загрузка ...
|
|
| 32 | 11.6308010-70 | Пружина газовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
