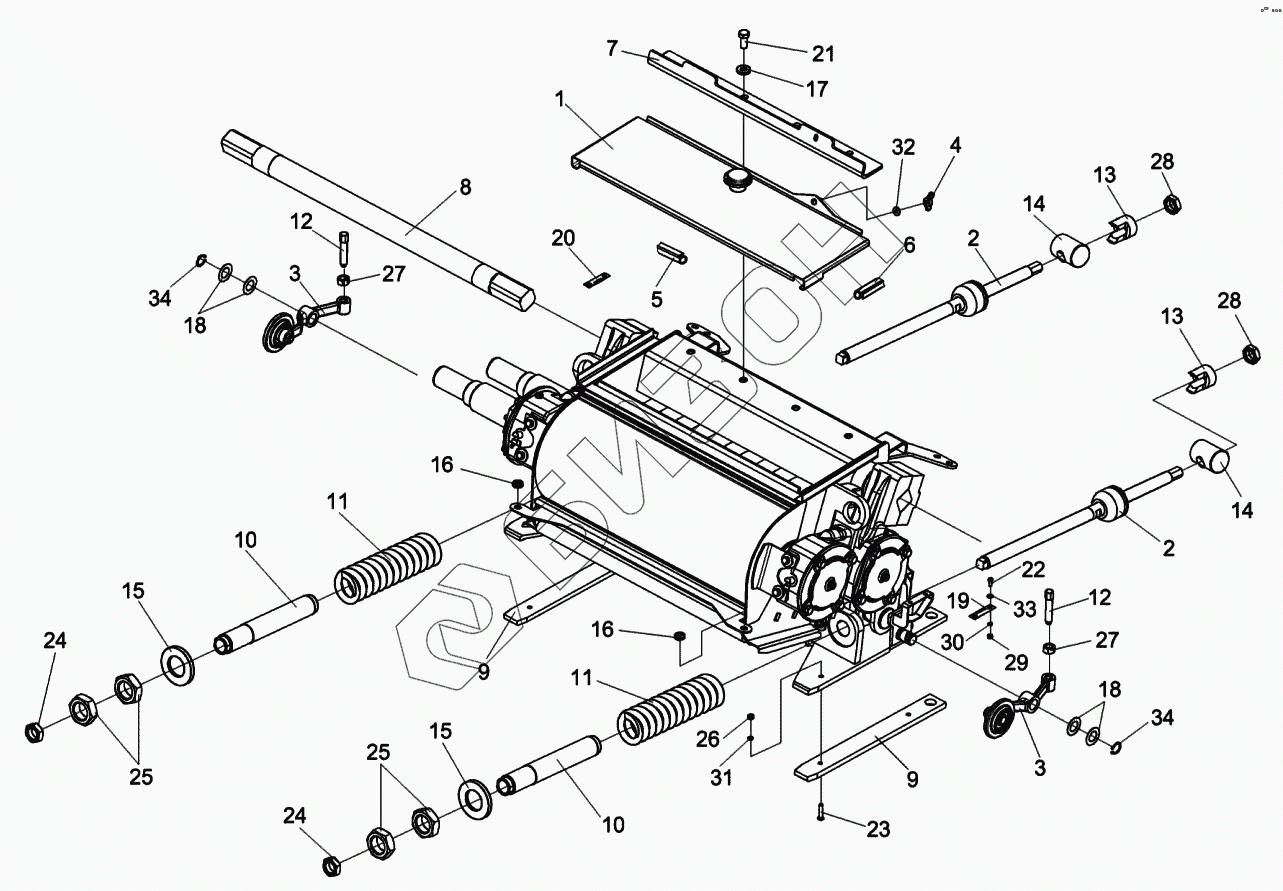

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Устройство доизмельчающее КСК-6025-0157010
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
27
28
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0157010 | КСК-6025-0157010 | Устройство доизмельчающее |
Загрузка ...
|
|
| 1 | КСК-6025-0157300 | Крышка |
Загрузка ...
|
|
| 2 | КВК0149140 | Тяга |
Загрузка ...
|
|
| 3 | КВК0149150 | Рычаг |
Загрузка ...
|
|
| 4 | КИС0120400 | Гайка |
Загрузка ...
|
|
| 5 | КСК-6025-0157001 | Уплотнение |
Загрузка ...
|
|
| 6 | КВК0149002 | Уплотнение |
Загрузка ...
|
|
| 7 | КСК-6025-0157441 | Кронштейн |
Загрузка ...
|
|
| 8 | КСК-6025-0157614 | Вал |
Загрузка ...
|
|
| 9 | КВК0149001 | Накладка |
Загрузка ...
|
|
| 10 | КВК0149602 | Гильза |
Загрузка ...
|
|
| 11 | КВК0149603 | Пружина |
Загрузка ...
|
|
| 12 | КВК0149621 | Винт |
Загрузка ...
|
|
| 13 | КВК0149625 | Опора |
Загрузка ...
|
|
| 14 | КВК0149626 | Ось |
Загрузка ...
|
|
| 15 | КВС-1-0148615 | Шайба |
Загрузка ...
|
|
| 16 | КИС0140061 | Втулка |
Загрузка ...
|
|
| 17 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 18 | ПКК0100526 | Прокладка |
Загрузка ...
|
|
| 19 | ПКК-1-0111436 | Шкала |
Загрузка ...
|
|
| 20 | ПКК-1-0111436-01 | Шкала |
Загрузка ...
|
|
| 21 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 22 | ВинтB.М5-6ex12-174 | Винт B.М5-6eх12-174 |
Загрузка ...
|
|
| 23 | ВинтB2.М6-6ex30-17475 | Винт B2.М6-6eх30-17475 |
Загрузка ...
|
|
| 24 | ГайкаМ24x2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ36x3-6G-2526 | Гайка М36Х3-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ22x1,5-6G-2526 | Гайка М22Х1,5-6G-2526 |
Загрузка ...
|
|
| 29 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 30 | Шайба5Т.65Г-6402 | Шайба 5Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 34 | В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
