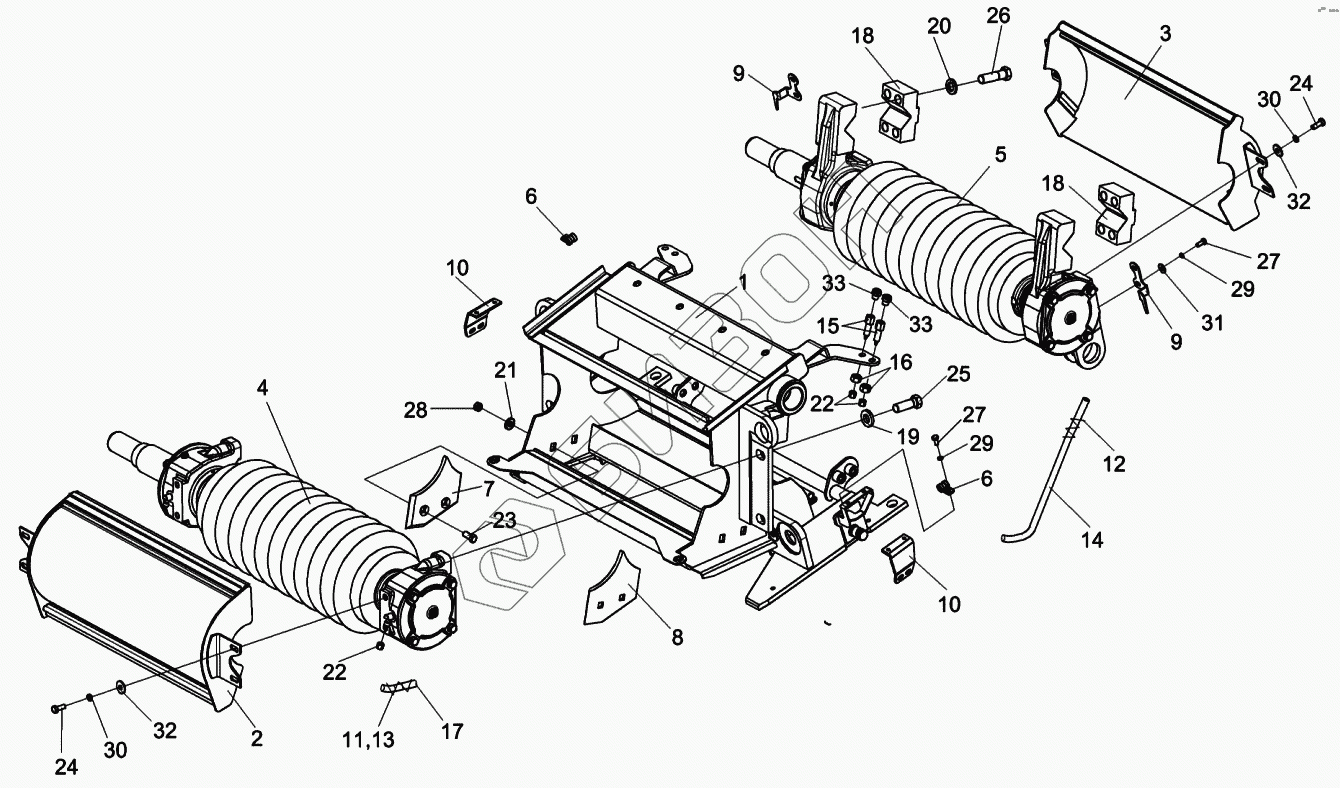

Графический каталог запасных частей к технике: Гомсельмаш КВК-6025. Устройство доизмельчающее КСК-6025-0157010
1
2
3
4
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
27
28
29
29
30
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КСК-6025-0157010 | КСК-6025-0157010 | Устройство доизмельчающее |
Загрузка ...
|
|
| 1 | КСК-6025-0157020 | Корпус |
Загрузка ...
|
|
| 2 | КСК-6025-0157080 | Кожух передний |
Загрузка ...
|
|
| 3 | КСК-6025-0157100 | Кожух задний |
Загрузка ...
|
|
| 4 | КСК-6025-0157200 | Валец передний |
Загрузка ...
|
|
| 5 | КСК-6025-0157210 | Валец задний |
Загрузка ...
|
|
| 6 | УЭС0700800-01 | Хомут |
Загрузка ...
|
|
| 7 | КВК0149405 | Вставка |
Загрузка ...
|
|
| 8 | КВК0149405-01 | Вставка |
Загрузка ...
|
|
| 9 | КВК0149439А | Указатель |
Загрузка ...
|
|
| 10 | КВК0149444 | Опора |
Загрузка ...
|
|
| 11 | КВК0149628 | Оболочка |
Загрузка ...
|
|
| 12 | КВК0149628-01 | Оболочка |
Загрузка ...
|
|
| 13 | КВК0149628-02 | Оболочка |
Загрузка ...
|
|
| 14 | КВС-1-0115001-01 | Трубка |
Загрузка ...
|
|
| 15 | КВС-1-0115619 | Штуцер |
Загрузка ...
|
|
| 16 | КВС-1-0115624 | Гайка |
Загрузка ...
|
|
| 17 | КВС-1-0148001-01 | Трубка |
Загрузка ...
|
|
| 18 | КВС-1-0148612 | Прижим |
Загрузка ...
|
|
| 19 | КВС-1-0148627 | Шайба |
Загрузка ...
|
|
| 20 | КСН0100636-02 | Шайба |
Загрузка ...
|
|
| 21 | КСН0100665-01 | Шайба |
Загрузка ...
|
|
| 22 | УЭС-7-0800619 | Гайка |
Загрузка ...
|
|
| 23 | БолтМ10-6ex25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 24 | БолтМ8-6ex20-7796 | Болт М8-6ex20-7796 |
Загрузка ...
|
|
| 25 | БолтМ16x1,5-6ex45-7796 | Болт М16Х1,5-6eх45-7796 |
Загрузка ...
|
|
| 26 | БолтМ16x1,5-6ex55-7796 | Болт М16х1,5-6eх55-7796 |
Загрузка ...
|
|
| 27 | БолтМ6-6ex14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 28 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 29 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 32 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 33 | 1.2-19853 | Масленка |
Загрузка ...
|
