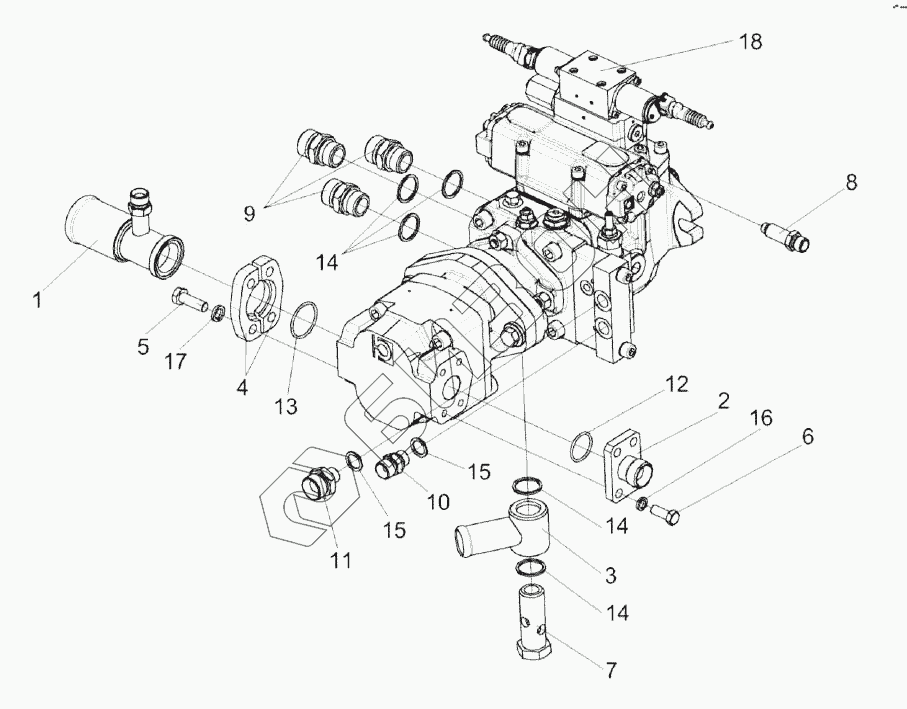

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Гидронасос двухсекционный КВС-5-0604330
-2/187.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-5-0604330 | КВС-5-0604330 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 1 | КВС-2-0604620 | Фланец |
Загрузка ...
|
|
| 2 | КВС-2-0604630 | Фланец |
Загрузка ...
|
|
| 3 | КГС0115350-01 | Угольник поворотный |
Загрузка ...
|
|
| 4 | КВС-2-0604634 | Полуфланец |
Загрузка ...
|
|
| 5 | КВС-2-0604635 | Болт |
Загрузка ...
|
|
| 6 | КГС0115606 | Болт |
Загрузка ...
|
|
| 7 | КГС0115609А-01 | Болт поворотного угольника |
Загрузка ...
|
|
| 8 | КГС0115622 | Штуцер |
Загрузка ...
|
|
| 9 | КГС0115623 | Штуцер |
Загрузка ...
|
|
| 10 | КВС-1-0602605-03 | Штуцер |
Загрузка ...
|
|
| 11 | КВС-5-0602644 | Штуцер |
Загрузка ...
|
|
| 12 | 030-034-25-2-2-18829/9833 | Кольцо 030-034-25-2-2-18829/9833 |
Загрузка ...
|
|
| 13 | 038-042-25-2-2-18829/9833 | Кольцо 038-042-25-2-2-18829/9833 |
Загрузка ...
|
|
| 14 | 27М1-23358 | Прокладка 27М1-23358 |
Загрузка ...
|
|
| 15 | G3/8М1-23358 | Прокладка |
Загрузка ...
|
|
| 16 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 18 | M4PV50-45O330AL3BJR-369+HPGPA356S29N8N7BST | Гидронасос двухсекционный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
