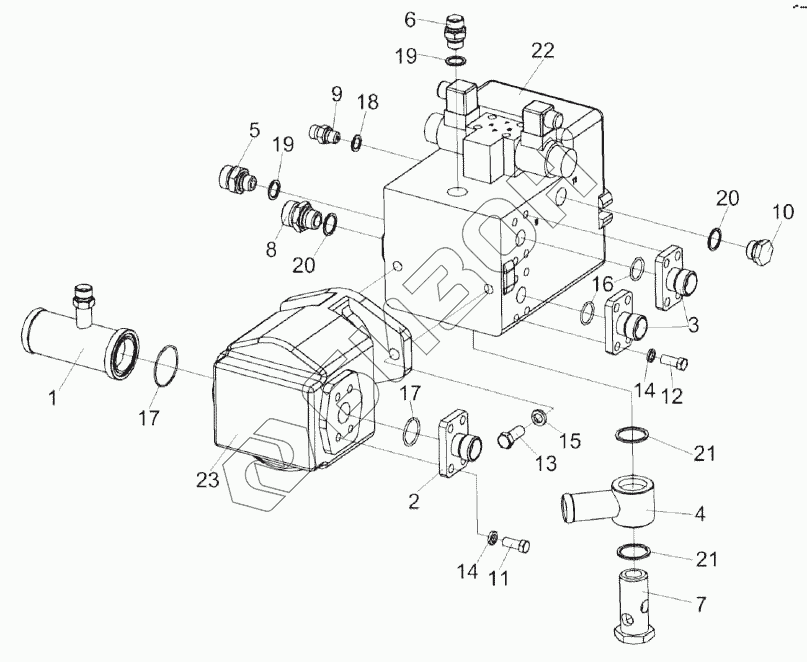

Графический каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80). Гидронасос двухсекционный КВС-5-0624340
-2/188.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-5-0624320 | КВС-5-0624320 | Гидронасос шестеренный |
Загрузка ...
|
|
| КВС-5-0624340 | КВС-5-0624340 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 1 | КВС-5-0614620 | Фланец всасывающий |
Загрузка ...
|
|
| 2 | КВС-5-0614634 | Фланец напорный |
Загрузка ...
|
|
| 3 | КГС0115090 | Фланец |
Загрузка ...
|
|
| 4 | КГС0115230А | Угольник поворотный |
Загрузка ...
|
|
| 5 | КВС-5-0624601 | Штуцер |
Загрузка ...
|
|
| 6 | КВС-1-0602608 | Штуцер |
Загрузка ...
|
|
| 7 | КГС0115613А | Болт поворотного угольника |
Загрузка ...
|
|
| 8 | КГС0115652 | Штуцер |
Загрузка ...
|
|
| 9 | КЗК0602604 | Штуцер |
Загрузка ...
|
|
| 10 | ЗВГ0000601-06 | Заглушка внутренняя гидравлическая |
Загрузка ...
|
|
| 11 | БолтМ10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 13 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 14 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 16 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
|
| 17 | 032-036-25-2-2-18829/9833 | Кольцо 032-036-25-2-2-18829/9833 |
Загрузка ...
|
|
| 18 | 14М1-23358 | Прокладка |
Загрузка ...
|
|
| 19 | 18М1-23358 | Прокладка |
Загрузка ...
|
|
| 20 | 22М1-23358 | Прокладка |
Загрузка ...
|
|
| 21 | 33М1-23358 | Прокладка 33 М1-23358 |
Загрузка ...
|
|
| 22 | A10VG45EP4D1/10L-NTC10F025DP-S | Гидронасос |
Загрузка ...
|
|
| 23 | SNP3NN/055LN07SAP1CACANNNN/NNNNN | Гидронасос шестеренный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
