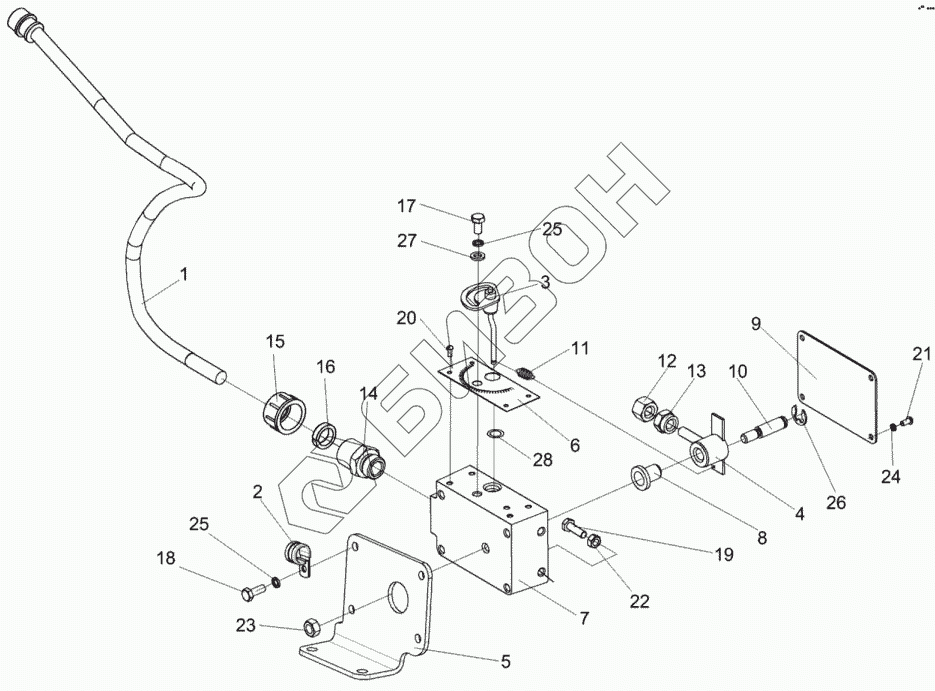

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Датчик камнедетектора КВК 0111400
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0111440 | КВС-1-0111440 | Датчик камнедетектора |
Загрузка ...
|
|
| КВК0111400 | КВК0111400 | Датчик камнедетектора |
Загрузка ...
|
|
| 1 | КВС-1-0701370 | Выключатель |
Загрузка ...
|
|
| 2 | КЗР0700800-01 | Хомут |
Загрузка ...
|
|
| 3 | ПКК0108360 | Эксцентрик |
Загрузка ...
|
|
| 4 | ПКК0108350 | Маятник |
Загрузка ...
|
|
| 4 | ПКК0108390 | Маятник |
Загрузка ...
|
|
| 5 | КВК0111495 | Кронштейн |
Загрузка ...
|
|
| 6 | ПКК0108005 | Табличка |
Загрузка ...
|
|
| 7 | ПКК0108008 | Корпус |
Загрузка ...
|
|
| 8 | ПКК0108009 | Втулка |
Загрузка ...
|
|
| 9 | ПКК0108403 | Крышка |
Загрузка ...
|
|
| 10 | ПКК0108603 | Ось |
Загрузка ...
|
|
| 11 | ПКК0108604 | Пружина |
Загрузка ...
|
|
| 12 | ПКК0108605 | Гайка |
Загрузка ...
|
|
| 13 | ПКК0108605-01 | Гайка |
Загрузка ...
|
|
| 14 | ПКК0108611 | Штуцер |
Загрузка ...
|
|
| 15 | УЭС0700009-01 | Гайка |
Загрузка ...
|
|
| 16 | УЭС0700011-01 | Муфта |
Загрузка ...
|
|
| 17 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 18 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 19 | БолтМ6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 20 | ВинтB.М3-6eх8-17473 | Винт B.М3-6eх8-17473 |
Загрузка ...
|
|
| 21 | ВинтB.М4-6eх8-17473 | Винт B.М4-6eх8-17473 |
Загрузка ...
|
|
| 22 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба9.65Г-11648 | Шайба 9.65Г-11648 |
Загрузка ...
|
|
| 27 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 28 | 012-016-25-2-2-18829/9833 | Кольцо 012-016-25-2-2-18829/9833 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
