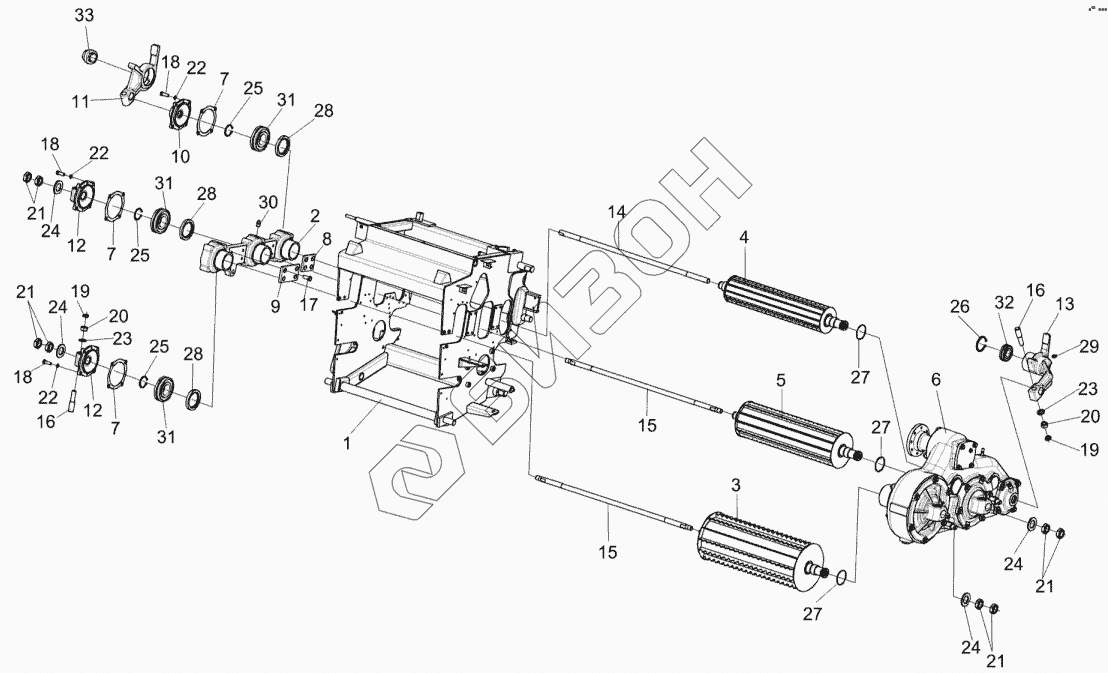

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка вальцев верхних
1
2
3
4
5
6
7
7
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
18
18
19
19
20
20
21
21
21
21
22
22
22
23
23
24
24
24
24
25
25
25
26
27
27
27
28
28
28
29
30
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0111300 | КВК0111300 | Рычаг |
Загрузка ...
|
|
| КВК0111560 | КВК0111560 | Рычаг |
Загрузка ...
|
|
| 1 | КВК0111010 | Рама |
Загрузка ...
|
|
| 2 | КВК0111320 | Корпус |
Загрузка ...
|
|
| 3 | КВК0111390 | Валец верхний передний |
Загрузка ...
|
|
| 4 | КВК0111600 | Валец верхний задний |
Загрузка ...
|
|
| 5 | КВК0111630 | Валец средний верхний |
Загрузка ...
|
|
| 6 | КВК0112100 | Редуктор верхних вальцев |
Загрузка ...
|
|
| 7 | КВК0111005 | Прокладка |
Загрузка ...
|
|
| 8 | КВК0111011 | Накладка |
Загрузка ...
|
|
| 9 | КВК0111011-01 | Накладка |
Загрузка ...
|
|
| 10 | КВК0111109 | Крышка |
Загрузка ...
|
|
| 11 | КВК0111304 | Рычаг |
Загрузка ...
|
|
| 12 | КВК0111311 | Крышка |
Загрузка ...
|
|
| 13 | КВК0111321 | Рычаг |
Загрузка ...
|
|
| 14 | КВК0111612 | Торсион |
Загрузка ...
|
|
| 15 | КВК0111613 | Торсион |
Загрузка ...
|
|
| 16 | КВС-1-0111627-01 | Штифт |
Загрузка ...
|
|
| 17 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 19 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ27х2-6G-2524 | Гайка М27х2-6G-2524 |
Загрузка ...
|
|
| 22 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC.30.01-11371 | Шайба |
Загрузка ...
|
|
| 25 | В45-13942 | Кольцо |
Загрузка ...
|
|
| 26 | В55-13943 | Кольцо В55-13943 |
Загрузка ...
|
|
| 27 | 058-062-25-2-2-18829/9833 | Кольцо 058-062-25-2-2-18829/9833 |
Загрузка ...
|
|
| 28 | 2.2-60х85-1-8752 | Манжета 2.2-60х85-1-8752 |
Загрузка ...
|
|
| 29 | Масленка1.1-19853 | Масленка 1.1-19853 |
Загрузка ...
|
|
| 30 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 31 | 21309E | Подшипник 21309E |
Загрузка ...
|
|
| 32 | ЕШС35-3635 | Подшипник ЕШС35-3635 |
Загрузка ...
|
|
| 33 | YEL208-2F | Подшипник YEL 208-2F |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
