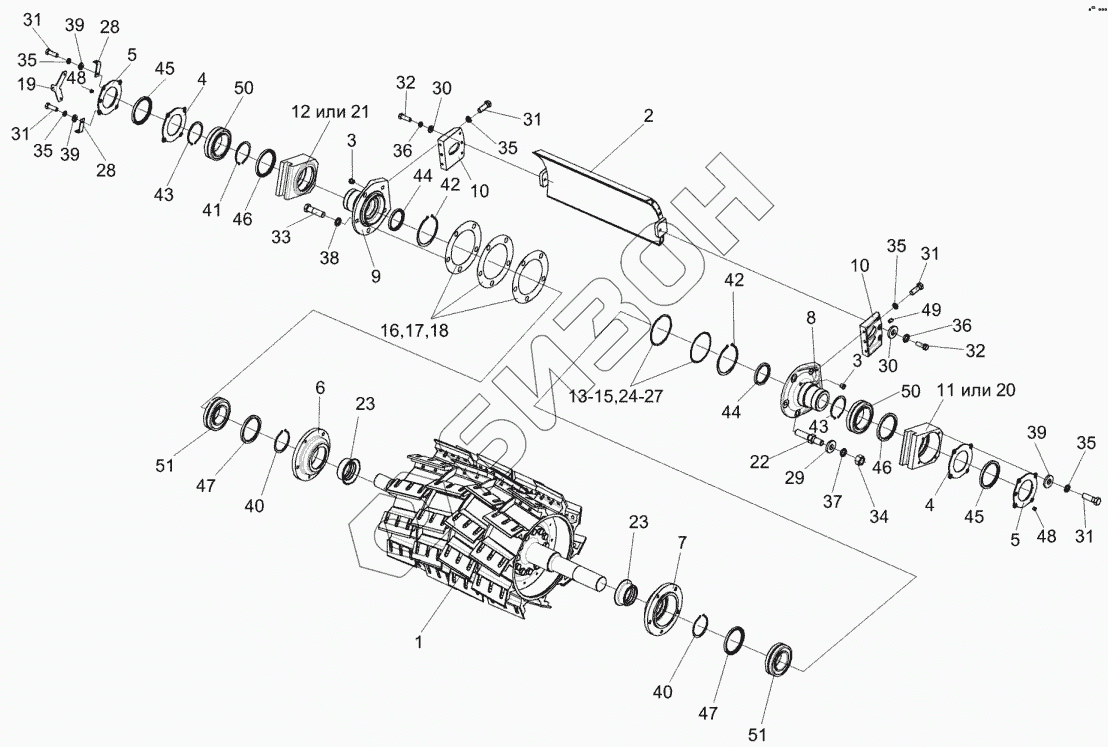

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка барабана КВК 0115020
1
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
30
30
31
31
31
31
31
32
32
33
34
35
35
35
35
35
36
36
37
38
39
39
39
40
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КВК0115020 | Барабан |
Загрузка ...
|
|
| 2 | КВК0115040 | Крыша |
Загрузка ...
|
|
| 3 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | КВК0115001 | Прокладка |
Загрузка ...
|
|
| 5 | КВК0115140 | Крышка |
Загрузка ...
|
|
| 5 | КВК0115103 | Крышка |
Загрузка ...
|
|
| 6 | КВК0115310 | Корпус |
Загрузка ...
|
|
| 6 | КВК0115201 | Корпус |
Загрузка ...
|
|
| 7 | КВК0115310-01 | Корпус |
Загрузка ...
|
|
| 7 | КВК0115201-01 | Корпус |
Загрузка ...
|
|
| 8 | КВК0115290 | Крышка |
Загрузка ...
|
|
| 8 | КВК0115304 | Крышка |
Загрузка ...
|
|
| 9 | КВК0115290-01 | Крышка |
Загрузка ...
|
|
| 9 | КВК0115304-01 | Крышка |
Загрузка ...
|
|
| 10 | КВК0115309 | Жесткость |
Загрузка ...
|
|
| 11 | КВК0115300 | Корпус |
Загрузка ...
|
|
| 11 | КВК0115311 | Корпус |
Загрузка ...
|
|
| 12 | КВК0115300-01 | Корпус |
Загрузка ...
|
|
| 12 | КВК0115311-01 | Корпус |
Загрузка ...
|
|
| 13 | КВК0115464 | Прокладка |
Загрузка ...
|
|
| 14 | КВК0115464-01 | Прокладка |
Загрузка ...
|
|
| 15 | КВК0115464-02 | Прокладка |
Загрузка ...
|
|
| 16 | КВК0115467 | Прокладка |
Загрузка ...
|
|
| 17 | КВК0115467-01 | Прокладка |
Загрузка ...
|
|
| 18 | КВК0115467-02 | Прокладка |
Загрузка ...
|
|
| 19 | КВК0115476 | Кронштейн |
Загрузка ...
|
|
| 20 | КВК0115605 | Корпус |
Загрузка ...
|
|
| 21 | КВК0115605-01 | Корпус |
Загрузка ...
|
|
| 22 | КВК0115606 | Шпилька |
Загрузка ...
|
|
| 23 | КВК0115639 | Втулка |
Загрузка ...
|
|
| 24 | КВК0115809 | Прокладка |
Загрузка ...
|
|
| 25 | КВК0115809-01 | Прокладка |
Загрузка ...
|
|
| 26 | КВК0115809-02 | Прокладка |
Загрузка ...
|
|
| 27 | КВК0115809-03 | Прокладка |
Загрузка ...
|
|
| 28 | КВС-2-0100488 | Кронштейн |
Загрузка ...
|
|
| 29 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 30 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 31 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 32 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 33 | БолтМ20-6eх70-7796 | Болт М20-6eх70-7796 |
Загрузка ...
|
|
| 34 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 35 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 37 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 38 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 39 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 40 | 100-106-36-2-2-18829/9833 | Кольцо 100-106-36-2-2-18829/9833 |
Загрузка ...
|
|
| 41 | В180-13943 | Кольцо В180-13943 |
Загрузка ...
|
|
| 42 | 190-205-85-2-2-18829/9833 | Кольцо 190-205-85-2-2-18829/9833 |
Загрузка ...
|
|
| 43 | В120-13942 | Кольцо В120-13942 |
Загрузка ...
|
|
| 44 | 1.1-100х125-1-8752 | Манжета 1.1-100х125-1-8752 |
Загрузка ...
|
|
| 45 | 1.2-120х150-1-8752 | Манжета 1.2-120х150-1-8752 |
Загрузка ...
|
|
| 46 | 1.2-135х160-1-8752 | Манжета 1.2-135х160-1-8752 |
Загрузка ...
|
|
| 47 | 2.2-120х150-1-8752 | Манжета 2.2-120х150-1-8752 |
Загрузка ...
|
|
| 48 | Масленка2.1.45-19853 | Масленка 2.1.45-19853 |
Загрузка ...
|
|
| 49 | Штифт16х25-3128 | Штифт 16х25-3128 |
Загрузка ...
|
|
| 50 | 23024СС/W33 | Подшипник |
Загрузка ...
|
|
| 51 | 22220E | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
