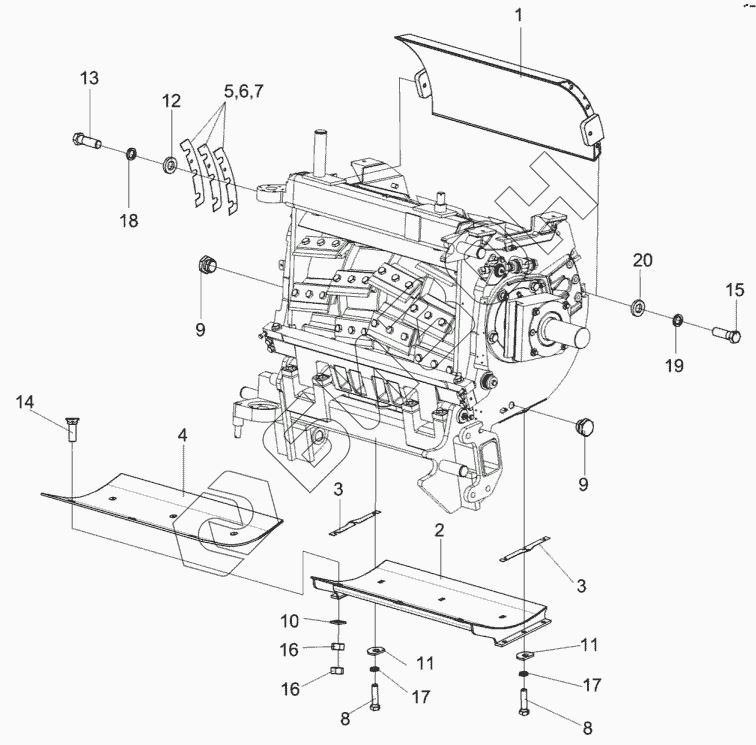

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка поддона КВК 0115230
1
2
2
3
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КВК0115040 | Крыша |
Загрузка ...
|
|
| 2 | КВК0115230 | Поддон |
Загрузка ...
|
|
| 2 | КВК0115240 | Поддон |
Загрузка ...
|
|
| 3 | КВК0115418 | Прокладка |
Загрузка ...
|
|
| 4 | КВК0115421 | Лист |
Загрузка ...
|
|
| 5 | КВК0115466 | Прокладка |
Загрузка ...
|
|
| 6 | КВК0115466-01 | Прокладка |
Загрузка ...
|
|
| 7 | КВК0115466-02 | Прокладка |
Загрузка ...
|
|
| 8 | КВК0115641 | Болт |
Загрузка ...
|
|
| 9 | КВС-1-0103607 | Пробка |
Загрузка ...
|
|
| 10 | КВС-1-0115422 | Шайба |
Загрузка ...
|
|
| 11 | КЗР0119442 | Шайба |
Загрузка ...
|
|
| 12 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 13 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 14 | БолтМ12-6eх40-7786 | Болт М12-6eх40-7786 |
Загрузка ...
|
|
| 15 | БолтМ14-6eх45-7796 | Болт М14-6eх45-7796 |
Загрузка ...
|
|
| 16 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
