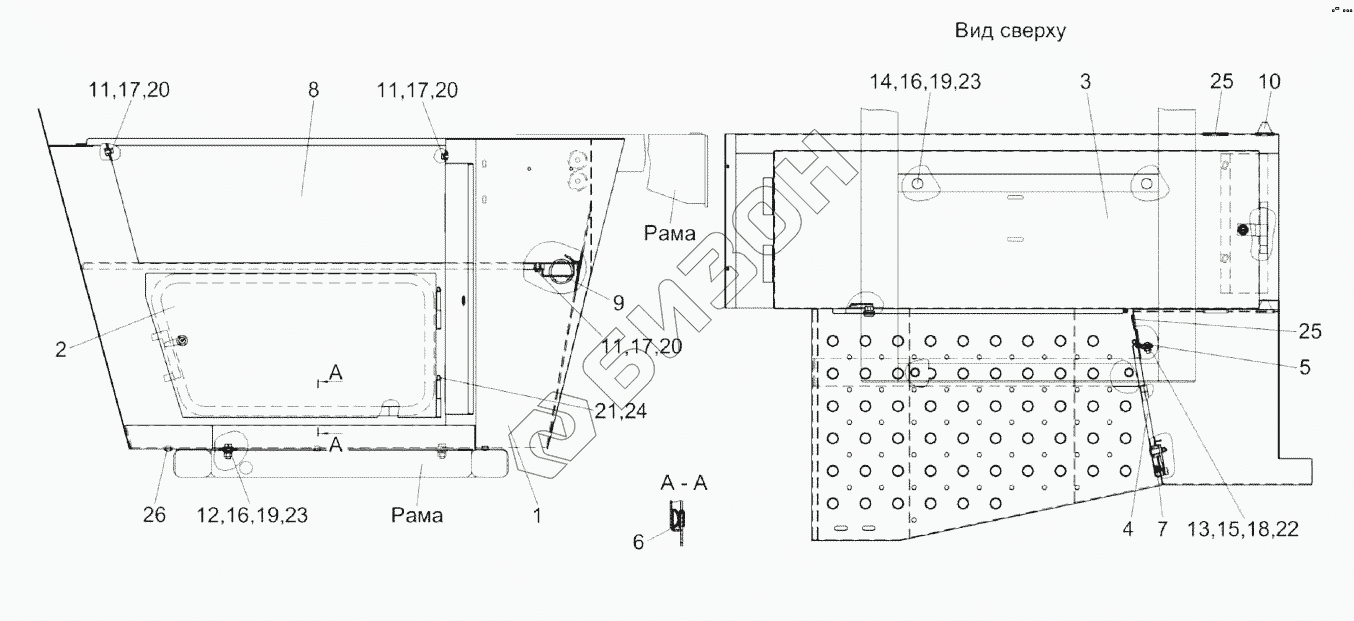

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Блок ящиков КВК 0172000
/154.gif)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
16
17
17
17
18
19
19
20
20
20
21
22
23
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0172000 | КВК0172000 | Блок ящиков |
Загрузка ...
|
|
| 1 | КВК0172490А | Ящик |
Загрузка ...
|
|
| 2 | КВК0172500 | Дверка |
Загрузка ...
|
|
| 3 | КВК0172550 | Крышка |
Загрузка ...
|
|
| 4 | КВК0172710 | Дверка |
Загрузка ...
|
|
| 5 | КВК0172730 | Петля |
Загрузка ...
|
|
| 6 | КВК0172002 | Уплотнитель |
Загрузка ...
|
|
| 7 | КВК0172002-01 | Уплотнитель |
Загрузка ...
|
|
| 8 | КВК0172408 | Крышка |
Загрузка ...
|
|
| 9 | КВК0172409 | Щиток |
Загрузка ...
|
|
| 10 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 11 | БолтМ6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 12 | БолтМ10-6eх25-7798 | Болт М10-6eх25-7798 |
Загрузка ...
|
|
| 13 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 14 | БолтМ10-6eх25-7802 | Болт М10-6eх25-7802 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаC.5.01-11371 | Шайба C.5.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт2х12-397 | Шплинт 2х12-397 |
Загрузка ...
|
|
| 25 | 500АС-3724042 | Втулка |
Загрузка ...
|
|
| 26 | РСМ-10.04.20.045 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
