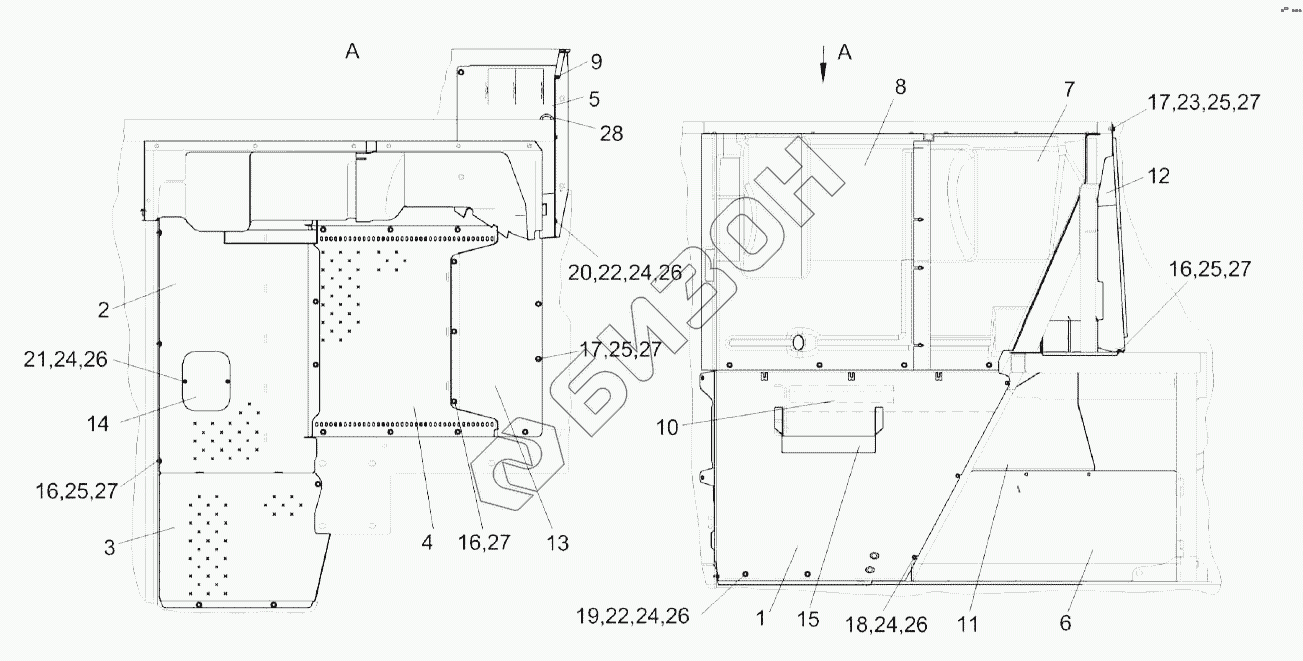

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Установка настилов и ограждений КВК 0169000
/153.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
20
21
22
22
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0169000 | КВК0169000 | Установка настилов и ограждений |
Загрузка ...
|
|
| 1 | КВК0169010 | Панель |
Загрузка ...
|
|
| 2 | КВК0169040 | Настил |
Загрузка ...
|
|
| 3 | КВК0169050А | Крышка |
Загрузка ...
|
|
| 4 | КВК-6-0169060-01 | Настил |
Загрузка ...
|
|
| 5 | КВК0169080 | Щиток |
Загрузка ...
|
|
| 6 | КВК0169110 | Щит |
Загрузка ...
|
|
| 7 | КВК0169001 | Щит |
Загрузка ...
|
|
| 8 | КВК0169002 | Щит |
Загрузка ...
|
|
| 9 | КВК0169004 | Уплотнение |
Загрузка ...
|
|
| 10 | КВК0169006 | Прокладка |
Загрузка ...
|
|
| 11 | КВК0169405 | Щиток |
Загрузка ...
|
|
| 12 | КВК0169418 | Стенка |
Загрузка ...
|
|
| 13 | КВК-6-0169442 | Люк |
Загрузка ...
|
|
| 14 | КВС-1-0100447 | Крышка |
Загрузка ...
|
|
| 15 | КВС-2-0169431 | Кронштейн |
Загрузка ...
|
|
| 16 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | БолтМ6-6eх12-7798 | Болт М6-6eх12-7798 |
Загрузка ...
|
|
| 19 | БолтМ6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 20 | БолтМ6-6eх20-7802 | Болт М6-6eх20-7802 |
Загрузка ...
|
|
| 21 | ВинтB.М6-6eх12-17473 | Винт B.М6-6eх12-17473 |
Загрузка ...
|
|
| 22 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 28 | 500АС-3724042 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
