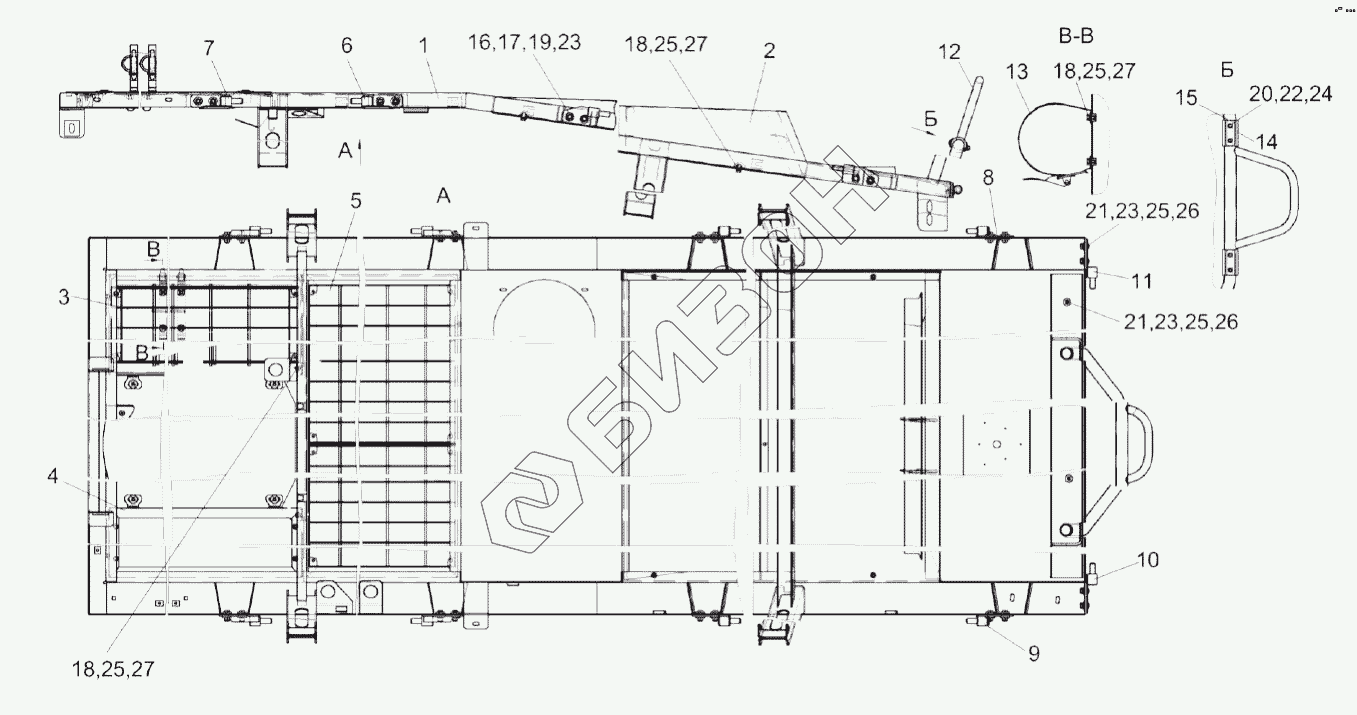

Графический каталог запасных частей к технике: Гомсельмаш КВК-8060. Крыша КВК 0162000
/152.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
21
22
23
23
23
24
25
25
25
25
25
26
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВК0162000 | КВК0162000 | Крыша |
Загрузка ...
|
|
| 1 | КВК0162010 | Каркас крыши |
Загрузка ...
|
|
| 2 | КВК0162020 | Крыша |
Загрузка ...
|
|
| 3 | КВК0162030 | Решетка |
Загрузка ...
|
|
| 4 | КВК0162040 | Рамка |
Загрузка ...
|
|
| 5 | КВК0162060 | Решетка |
Загрузка ...
|
|
| 6 | КВК0162110 | Петля |
Загрузка ...
|
|
| 7 | КВК0162110-01 | Петля |
Загрузка ...
|
|
| 8 | КВК0162120 | Кронштейн |
Загрузка ...
|
|
| 9 | КВК0162120-01 | Кронштейн |
Загрузка ...
|
|
| 10 | КВК0163090 | Кронштейн |
Загрузка ...
|
|
| 11 | КВК0163090-01 | Кронштейн |
Загрузка ...
|
|
| 12 | КВК0165010А | Стойка |
Загрузка ...
|
|
| 13 | КЗК-12-0100430 | Хомут |
Загрузка ...
|
|
| 14 | КВК0165001 | Муфта |
Загрузка ...
|
|
| 15 | КВК0165429 | Накладка |
Загрузка ...
|
|
| 16 | КВК0144452 | Шайба |
Загрузка ...
|
|
| 17 | КИЛ0100506 | Пластина |
Загрузка ...
|
|
| 18 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6eх35-7796 | Болт М8-6eх35-7796 |
Загрузка ...
|
|
| 20 | БолтМ6-6eх55-7798 | Болт М6-6eх55-7798 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 22 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
