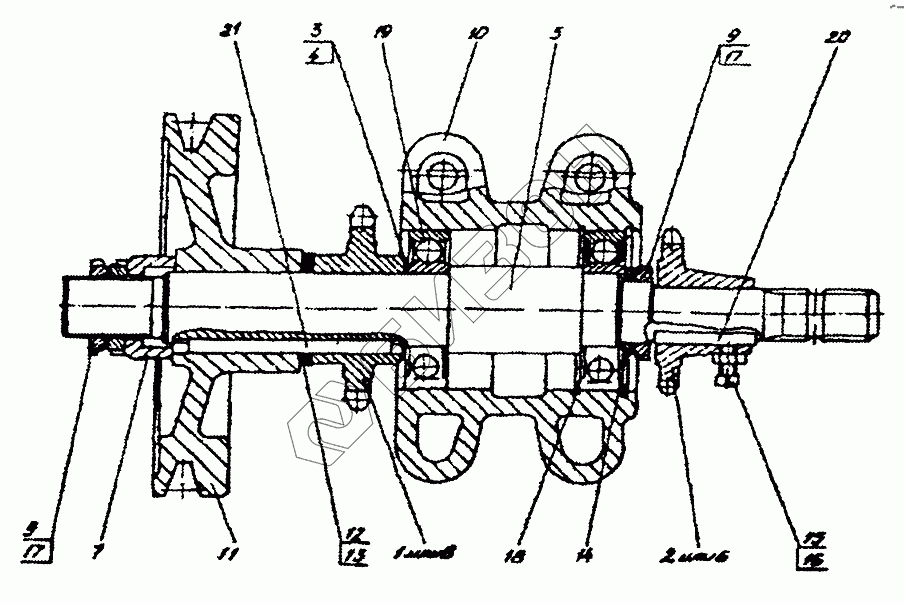

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Контрпривод (КЗР0324000А)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518050-16340А | Звездочка |
Загрузка ...
|
|
| 2 | Н.022.030-19 | Звездочка |
Загрузка ...
|
|
| 3 | КЗР0324401А | Шайба |
Загрузка ...
|
|
| 4 | КЗР0324401А-01 | Шайба |
Загрузка ...
|
|
| 5 | КЗР0324601А | Вал |
Загрузка ...
|
|
| 6 | КЗР0324602 | Звездочка |
Загрузка ...
|
|
| 7 | КЗР0324603А | Втулка |
Загрузка ...
|
|
| 8 | КЗР0324604 | Звездочка |
Загрузка ...
|
|
| 9 | КПР6203607-01 | Гайка |
Загрузка ...
|
|
| 10 | 3518050-11064А | Корпус |
Загрузка ...
|
|
| 11 | 3518050-11076А | Шкив |
Загрузка ...
|
|
| 12 | 3518050-141176 | Кольцо |
Загрузка ...
|
|
| 13 | 3518050-141176-01 | Кольцо |
Загрузка ...
|
|
| 14 | 3518050-181526 | Кольцо упорное |
Загрузка ...
|
|
| 15 | [Винт ВМ10-6gх25-1485] | Винт ВМ10-6gх25-1485 |
Загрузка ...
|
|
| 16 | [Гайка М10-6g-5916] | Гайка М10-6g-5916 |
Загрузка ...
|
|
| 17 | [Шайба Н.42.01-11872] | Шайба Н.42.01-11872 |
Загрузка ...
|
|
| 18 | [Кольцо 110-13943] | Кольцо 110-13943 |
Загрузка ...
|
|
| 19 | [Подшипник 180310-8882] | Подшипник 180310-8882 |
Загрузка ...
|
|
| 20 | [Шпонка 10х8х63-23360] | Шпонка 10х8х63-23360 |
Загрузка ...
|
|
| 21 | [Шпонка 2-14х9х125-23360] | Шпонка 2-14х9х125-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
