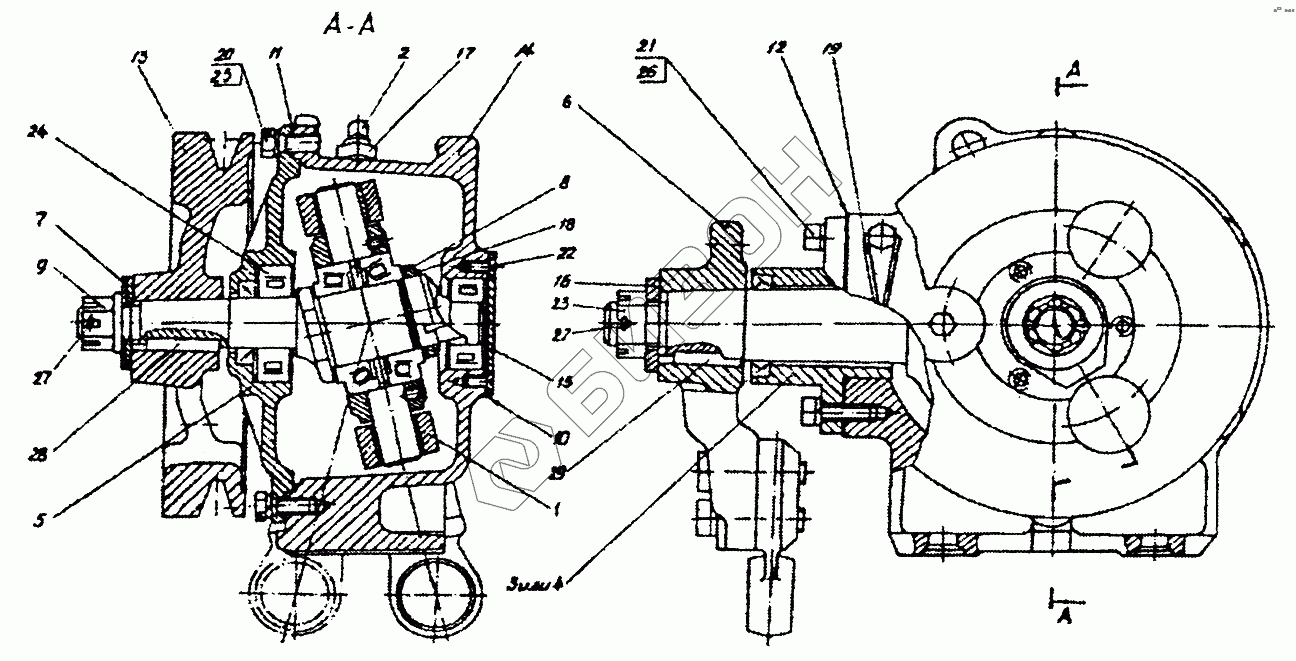

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Механизм качающейся шайбы (КЗР0316000)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0316010 | КЗР0316010 | Вал с вилкой |
Загрузка ...
|
|
| 1 | КЗР03160210 | Вал с вилкой |
Загрузка ...
|
|
| 1 | 3518050-121470 | Вал с вилкой |
Загрузка ...
|
|
| 2 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 3 | 3518050-121460 | Опора с подшипником |
Загрузка ...
|
|
| 4 | 3518050-121460-01 | Опора с подшипником |
Загрузка ...
|
|
| 5 | 3518050-121480 | Крышка |
Загрузка ...
|
|
| 6 | 3518050-121660-01 | Рычаг |
Загрузка ...
|
|
| 7 | КЗР0316401 | Пружина тарельчатая |
Загрузка ...
|
|
| 8 | КЗР0316403 | Шайба |
Загрузка ...
|
|
| 9 | КЗР0316601 | Гайка |
Загрузка ...
|
|
| 10 | 3518050-10073 | Прокладка |
Загрузка ...
|
|
| 11 | 3518050-10074 | Прокладка |
Загрузка ...
|
|
| 12 | 3518050-10122 | Прокладка |
Загрузка ...
|
|
| 13 | 3518050-11075А | Шкив |
Загрузка ...
|
|
| 14 | 3518050-12052А | Корпус |
Загрузка ...
|
|
| 15 | 3518050-14952 | Крышка |
Загрузка ...
|
|
| 16 | 3518050-141208 | Шайба специальная |
Загрузка ...
|
|
| 17 | 3518050-16436 | Корпус сапуна |
Загрузка ...
|
|
| 18 | 3518050-16459 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.27.01.618 | Проволока |
Загрузка ...
|
|
| 20 | [Болт 3М10-6gх30-7796] | Болт 3М10-6gх30-7796 |
Загрузка ...
|
|
| 21 | [Болт М12-6gх35-7798] | Болт М12-6gх35-7798 |
Загрузка ...
|
|
| 22 | [Винт ВМ8-6gх16-17475] | Винт ВМ8-6gх16-17475 |
Загрузка ...
|
|
| 23 | [Гайка М30х2-6Н-5935] | Гайка М30х2-6Н-5935 |
Загрузка ...
|
|
| 24 | [Подшипник 102506М-8328] | Подшипник 102506М-8328 |
Загрузка ...
|
|
| 25 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 26 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 27 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Загрузка ...
|
|
| 28 | [Шпонка 10х8х45-23360] | Шпонка 10х8х45-23360 |
Загрузка ...
|
|
| 29 | [Шпонка 14х9х45-23360] | Шпонка 14х9х45-23360 |
Загрузка ...
|
