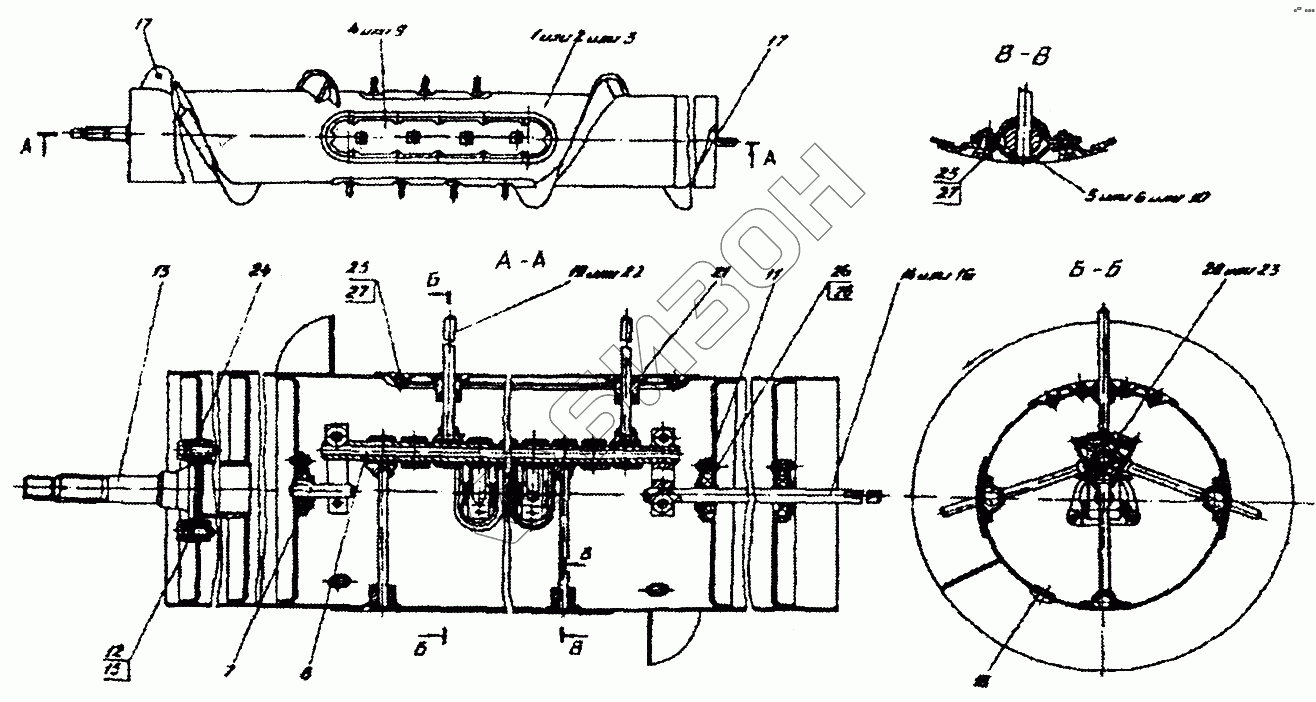

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Шнек (КЗР0312000А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0312010А | Шнек |
Загрузка ...
|
|
| 2 | КЗР0312110 | Шнек |
Загрузка ...
|
|
| 3 | КЗР0312500 | Шнек |
Загрузка ...
|
|
| 4 | 3518050-11040 | Крышка |
Загрузка ...
|
|
| 5 | 3518050-11070 | Обойма |
Загрузка ...
|
|
| 6 | 3518050-11070-01 | Обойма |
Загрузка ...
|
|
| 7 | 3518050-18920А | Ось c подшипником |
Загрузка ...
|
|
| 8 | 3518050-111550 | Труба пальчикового механизма |
Загрузка ...
|
|
| 9 | РСМ-10.08.01.520 | Крышка |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.550 | Обойма |
Загрузка ...
|
|
| 11 | РСМ-10.27.01.340 | Опора |
Загрузка ...
|
|
| 12 | КЗР0312411 | Шайба пружинная |
Загрузка ...
|
|
| 13 | КЗР0312602 | Цапфа |
Загрузка ...
|
|
| 14 | КЗР0312603 | Ось шнека правая |
Загрузка ...
|
|
| 15 | КЗР0312605 | Болт |
Загрузка ...
|
|
| 16 | КЗР0312651 | Ось |
Загрузка ...
|
|
| 17 | КИС0150533А | Грузик балансировочный |
Загрузка ...
|
|
| 18 | 3518050-10083 | Крышка |
Загрузка ...
|
|
| 19 | 3518050-16037 | Палец |
Загрузка ...
|
|
| 20 | 3518050-16476 | Фиксатор |
Загрузка ...
|
|
| 21 | РСМ-10.08.01.025 | Глазок |
Загрузка ...
|
|
| 22 | РСМ-10.08.01.612 | Палец |
Загрузка ...
|
|
| 23 | РСМ-10.08.01.647А | Шплинт |
Загрузка ...
|
|
| 24 | РСМ-100.70.04.505 | Прокладка |
Загрузка ...
|
|
| 25 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 26 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 27 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 28 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
