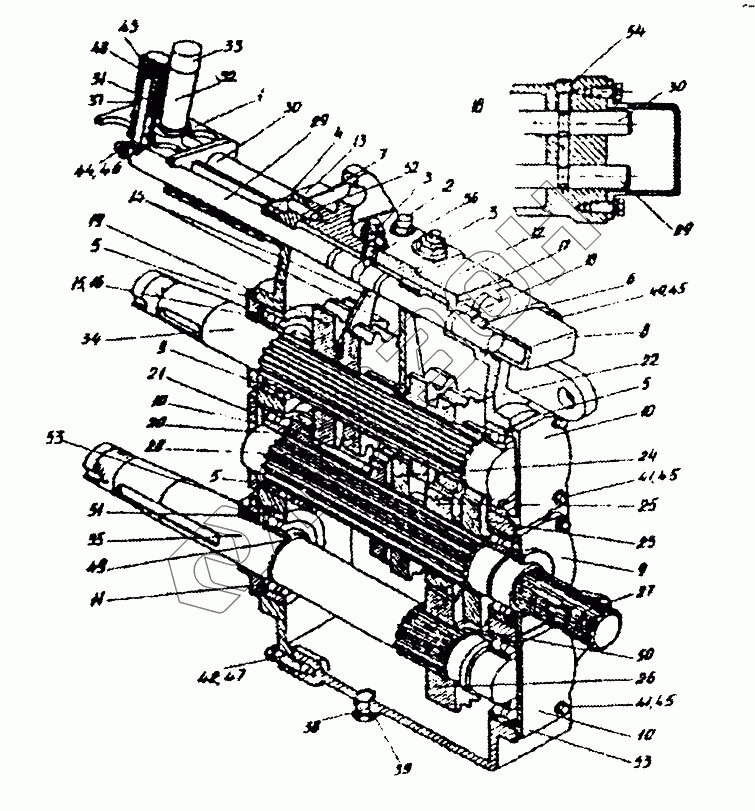

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Коробка четырехскоростная (КЗР0114000Б)
1
2
3
3
4
5
5
5
6
7
8
9
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
45
45
46
47
48
49
50
51
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0114200В-01 | КЗР0114200В-01 | Шток |
Загрузка ...
|
|
| КЗР0114200В | КЗР0114200В | Шток |
Загрузка ...
|
|
| КЗР0114190А | КЗР0114190А | Рукоятка |
Загрузка ...
|
|
| 1 | КЗР0114220Б | Кронштейн |
Загрузка ...
|
|
| 2 | КЗР0114230 | Сапун |
Загрузка ...
|
|
| 3 | МКС0114130 | Фиксатор |
Загрузка ...
|
|
| 4 | КСЛ0506010 | Манжета |
Загрузка ...
|
|
| 5 | КЗР0114004А | Прокладка |
Загрузка ...
|
|
| 6 | КЗР0114015А | Прокладка |
Загрузка ...
|
|
| 7 | КЗР0114016А | Прокладка |
Загрузка ...
|
|
| 8 | КЗР0114101А | Крышка |
Загрузка ...
|
|
| 9 | КЗР0114221А | Крышка |
Загрузка ...
|
|
| 10 | КЗР0114222А | Крышка |
Загрузка ...
|
|
| 11 | КЗР0114223Б | Крышка |
Загрузка ...
|
|
| 12 | КЗР0114224Б | Корпус |
Загрузка ...
|
|
| 13 | КЗР0114225В | Крышка |
Загрузка ...
|
|
| 14 | КЗР0114305А | Вилка |
Загрузка ...
|
|
| 14 | КЗР0114305А | Вилка |
Загрузка ...
|
|
| 15 | КЗР0114501А | Прокладка |
Загрузка ...
|
|
| 16 | КЗР0114501А-01 | Прокладка |
Загрузка ...
|
|
| 17 | КЗР0114619А | Винт стопорный |
Загрузка ...
|
|
| 17 | КЗР0114619А | Винт стопорный |
Загрузка ...
|
|
| 18 | КЗР0114621А | Фиксатор |
Загрузка ...
|
|
| 19 | КЗР0114641А | Шестерня |
Загрузка ...
|
|
| 20 | КЗР0114642А | Шестерня |
Загрузка ...
|
|
| 21 | КЗР0114643А | Шестерня |
Загрузка ...
|
|
| 22 | КЗР0114644А | Шестерня |
Загрузка ...
|
|
| 23 | КЗР0114645А | Шестерня |
Загрузка ...
|
|
| 24 | КЗР0114646А | Шестерня |
Загрузка ...
|
|
| 25 | КЗР0114647Б | Шестерня |
Загрузка ...
|
|
| 26 | КЗР0114648Б | Шестерня |
Загрузка ...
|
|
| 27 | КЗР0114652А | Вал |
Загрузка ...
|
|
| 28 | КЗР0114653А | Втулка |
Загрузка ...
|
|
| 29 | КЗР0114654В | Шток |
Загрузка ...
|
|
| 30 | КЗР0114655В | Шток |
Загрузка ...
|
|
| 31 | КЗР0114656Б | Стержень |
Загрузка ...
|
|
| 32 | КЗР0114657Б | Рукоятка |
Загрузка ...
|
|
| 33 | КЗР0114658А | Колпачок |
Загрузка ...
|
|
| 34 | КЗР0114661 | Вал |
Загрузка ...
|
|
| 35 | КЗР0114662 | Вал |
Загрузка ...
|
|
| 36 | МКС0114009-01 | Прокладка |
Загрузка ...
|
|
| 37 | КСН0107609 | Пружина |
Загрузка ...
|
|
| 38 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 39 | РФ00.00.002 | Прокладка |
Загрузка ...
|
|
| 40 | [Болт М8-6gх20.88-7796] | Болт М8-6gх20.88-7796 |
Загрузка ...
|
|
| 41 | [Болт М8-6gх25.88-7796] | Болт М8-6gх25.88-7796 |
Загрузка ...
|
|
| 42 | [Болт M12-6gх40.88-7796] | Болт M12-6gх40.88-7796 |
Загрузка ...
|
|
| 43 | [Гайка М8-6g.6-5915] | Гайка М8-6g.6-5915 |
Загрузка ...
|
|
| 44 | [Гайка М10-6g.6-5915] | Гайка М10-6g.6-5915 |
Загрузка ...
|
|
| 45 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 46 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 47 | [Шайба 12Т.65Г-6402] | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 48 | [Шайбa А8.01-10450] | Шайбa А8.01-10450 |
Загрузка ...
|
|
| 49 | [Кольцо В50-13940] | Кольцо В50-13940 |
Загрузка ...
|
|
| 50 | [Кольцо В60-13940] | Кольцо В60-13940 |
Загрузка ...
|
|
| 51 | [Манжета 2.2-50х70-1-8752] | Манжета 2.2-50х70-1-8752 |
Загрузка ...
|
|
| 52 | [Штифт 10х36-3128] | Штифт 10х36-3128 |
Загрузка ...
|
|
| 53 | [Подшипник 42310-5328] | Подшипник 42310-5328 |
Загрузка ...
|
|
| 54 | [Пробка 2-3МК12] | Пробка 2-3МК12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
