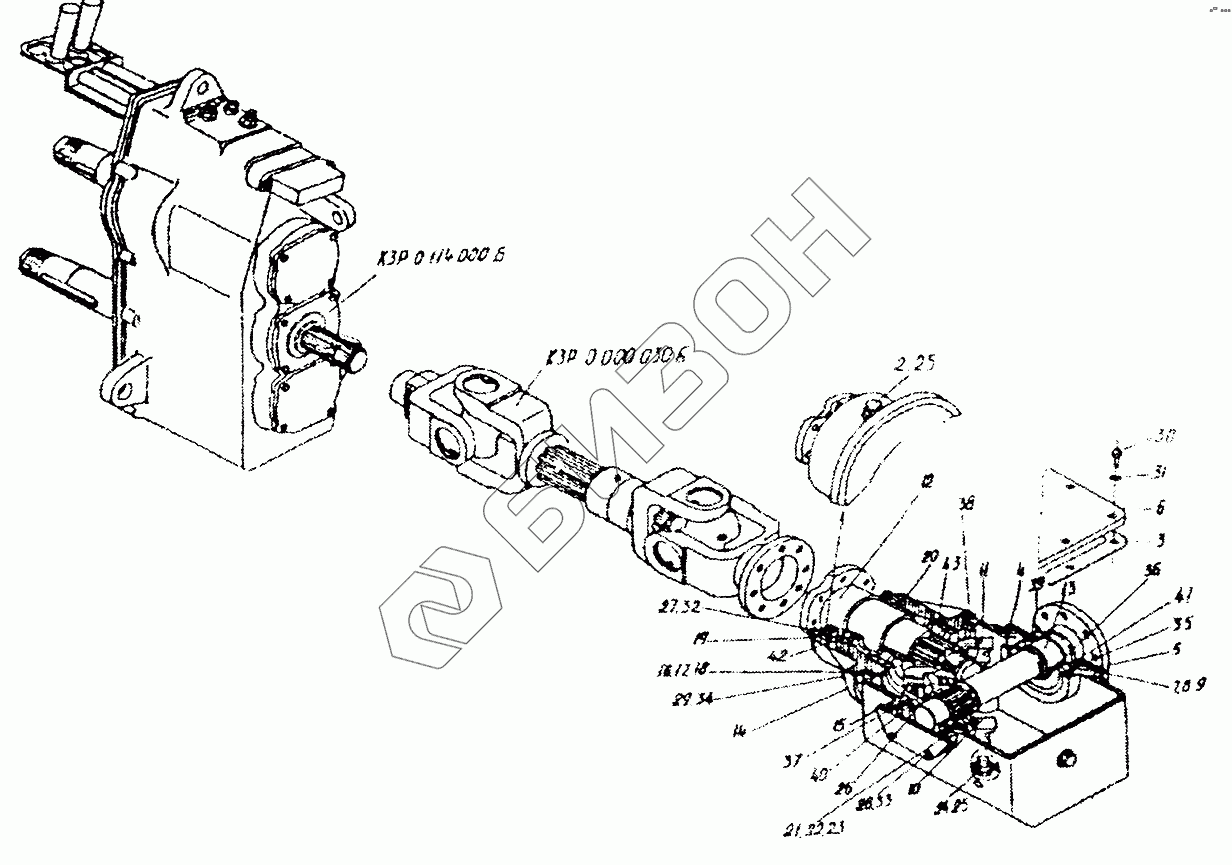

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Редуктор (КЗР0104000А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗР0104010 | КЗР0104010 | Шестерня |
Загрузка ...
|
|
| КЗР0104030А | КЗР0104030А | Крышка |
Загрузка ...
|
|
| 1 | КИЛ0104170 | Крышка |
Загрузка ...
|
|
| 2 | РФ00.01.000 | Сапун |
Загрузка ...
|
|
| 3 | КЗР0104002А | Прокладка |
Загрузка ...
|
|
| 4 | КЗР0104201А | Корпус |
Загрузка ...
|
|
| 5 | КЗР0104204А | Крышка |
Загрузка ...
|
|
| 6 | КЗР0104401А | Крышка |
Загрузка ...
|
|
| 7 | КЗР0104503А | Прокладка |
Загрузка ...
|
|
| 8 | КЗР0104503А-01 | Прокладка |
Загрузка ...
|
|
| 9 | КЗР0104503А-02 | Прокладка |
Загрузка ...
|
|
| 10 | КЗР0104601А | Шестерня |
Загрузка ...
|
|
| 11 | КЗР0104602А | Шестерня |
Загрузка ...
|
|
| 12 | КЗР0104605 | Вал |
Загрузка ...
|
|
| 13 | КЗР0104606А | Вал |
Загрузка ...
|
|
| 14 | КЗР0104802А | Втулка |
Загрузка ...
|
|
| 15 | КЗР0204204 | Вал |
Загрузка ...
|
|
| 16 | КИН0104501 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | КИН0104501-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | КИН0104501-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | КИЛ0104004 | Прокладка |
Загрузка ...
|
|
| 20 | КПТ0104106 | Стакан редуктора |
Загрузка ...
|
|
| 21 | КСН0114501 | Прокладка |
Загрузка ...
|
|
| 22 | КСН0114501-02 | Прокладка |
Загрузка ...
|
|
| 23 | КСН0114501-03 | Прокладка |
Загрузка ...
|
|
| 24 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 25 | РФ00.00.002 | Прокладка |
Загрузка ...
|
|
| 25 | РФ00.00.002 | Прокладка |
Загрузка ...
|
|
| 26 | УЭС0108611 | Гайка |
Загрузка ...
|
|
| 27 | [Болт М8-6gх25.58-7796] | Болт М8-6gх25.58-7796 |
Загрузка ...
|
|
| 28 | [Болт М10-6gх30.88-7796] | Болт М10-6gх30.88-7796 |
Загрузка ...
|
|
| 29 | [Болт М12-6gх40.88-7796] | Болт М12-6gх40.88-7796 |
Загрузка ...
|
|
| 30 | [Болт М6-6gх16.88-7798] | Болт М6-6gх16.88-7798 |
Загрузка ...
|
|
| 31 | [Шайба 6.65Г-6402] | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 32 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 33 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 34 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 35 | [Кольцо 104-110-36-9833] | Кольцо 104-110-36-9833 |
Загрузка ...
|
|
| 36 | [Кольцо В60-13942] | Кольцо В60-13942 |
Загрузка ...
|
|
| 37 | [Кольцо 094-100-36-2-2-18829/9833] | Кольцо 094-100-36-2-2-18829/9833 |
Загрузка ...
|
|
| 38 | [Кольцо 180-185-36-2-2-18829/9833] | Кольцо 180-185-36-2-2-18829/9833 |
Загрузка ...
|
|
| 39 | [Манжета 2.2-70х95-1-8752] | Манжета 2.2-70х95-1-8752 |
Загрузка ...
|
|
| 40 | [Подшипник 7309А-27365] | Подшипник 7309А-27365 |
Загрузка ...
|
|
| 41 | [Подшипник 7512] | Подшипник 7512 |
Загрузка ...
|
|
| 42 | [Подшипник 7514] | Подшипник 7514 |
Загрузка ...
|
|
| 43 | [Подшипник 7613] | Подшипник 7613 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
