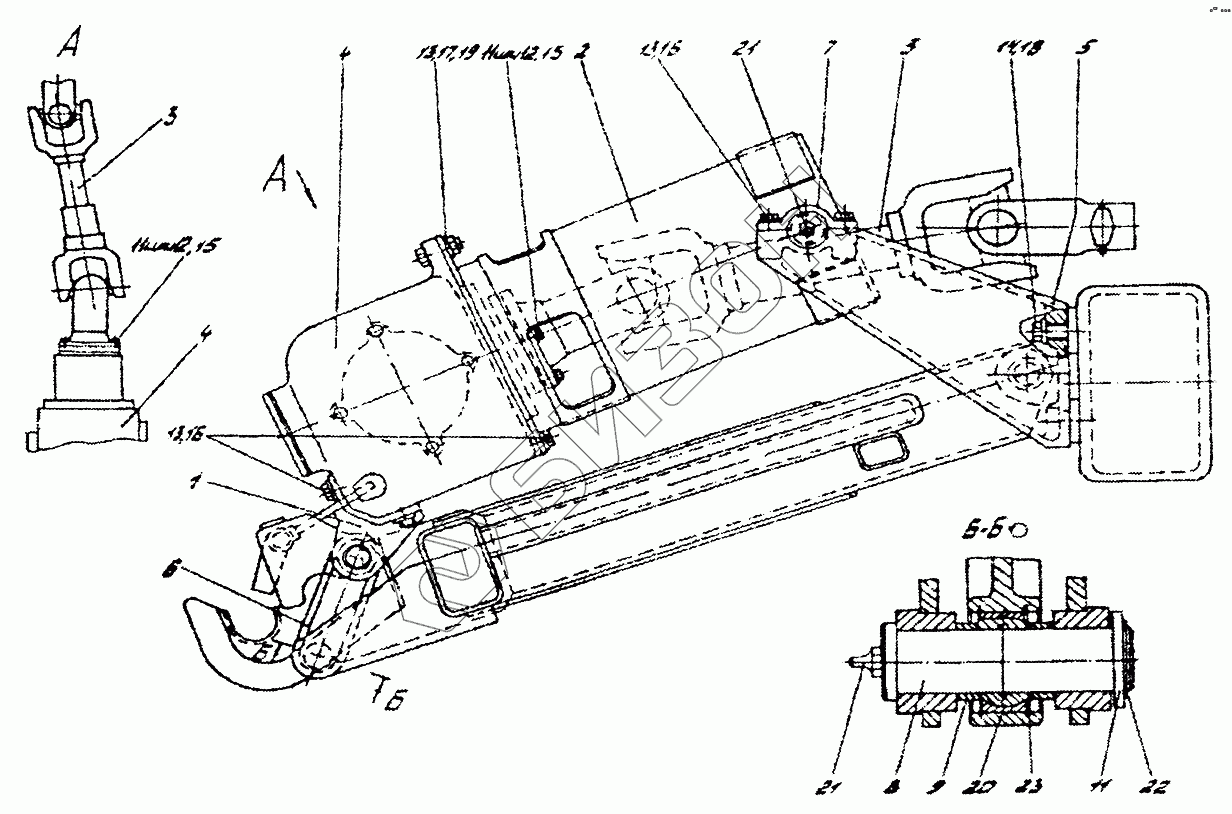

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Установка редуктора (КЗР0100010Б)
1
2
3
3
3
4
4
5
6
7
8
9
11
11
11
11
11
11
12
12
12
12
13
13
13
14
15
15
15
15
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0100030Б | Опора |
Загрузка ...
|
|
| 2 | КЗР0100040Б | Труба |
Загрузка ...
|
|
| 3 | КЗР0000030А | Вал карданный телескопический |
Загрузка ...
|
|
| 3 | КЗР0000030А | Вал карданный телескопический |
Загрузка ...
|
|
| 4 | КЗР0104000А | Редуктор |
Загрузка ...
|
|
| 5 | КЗР0100301Б | Опора |
Загрузка ...
|
|
| 6 | КЗР0100601Б | Проводок |
Загрузка ...
|
|
| 7 | КЗР0100602Б | Крышка |
Загрузка ...
|
|
| 8 | КЗР0100603Б | Ось |
Загрузка ...
|
|
| 9 | КЗР0100801А | Втулка |
Загрузка ...
|
|
| 10 | КЗР0100809 | Шайба |
Загрузка ...
|
|
| 11 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 11 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 12 | КЗР0103808 | Шайба |
Загрузка ...
|
|
| 12 | КЗР0103808 | Шайба |
Загрузка ...
|
|
| 13 | КСН0100636 | Шайба |
Загрузка ...
|
|
| 14 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 15 | [Болт М12-6gх30-7736] | Болт М12-6gх30-7736 |
Загрузка ...
|
|
| 15 | [Болт М12-6gх30-7736] | Болт М12-6gх30-7736 |
Загрузка ...
|
|
| 16 | [Болт М16-6gх35-7796] | Болт М16-6gх35-7796 |
Загрузка ...
|
|
| 17 | [Болт М16-6gх50-7796] | Болт М16-6gх50-7796 |
Загрузка ...
|
|
| 18 | [Болт М20-6gх70-7796] | Болт М20-6gх70-7796 |
Загрузка ...
|
|
| 19 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 20 | [Подшипник ШС-30-3635] | Подшипник ШС-30-3635 |
Загрузка ...
|
|
| 21 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 22 | [Кольцо В30-13942] | Кольцо В30-13942 |
Загрузка ...
|
|
| 23 | [Кольцо В47-13942] | Кольцо В47-13942 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
