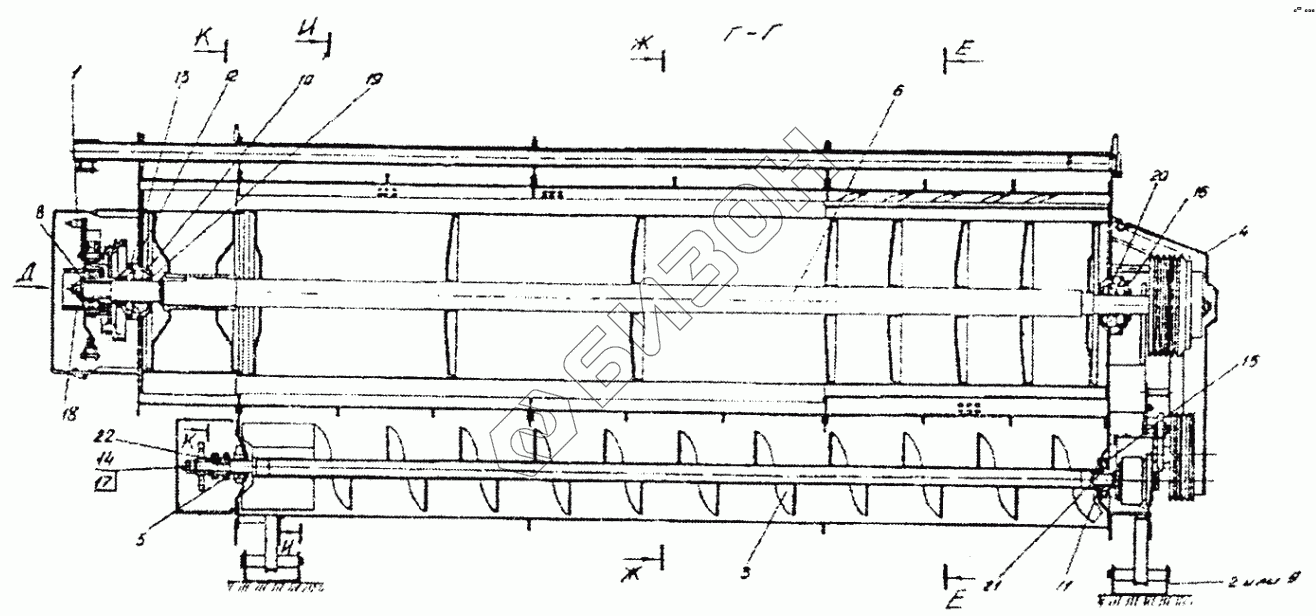

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Молотильно-сепарирующее устройство (КЗР0101000Б)
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0101010 | Храповой механизм |
Загрузка ...
|
|
| 2 | КЗР0101310Б | Опора |
Загрузка ...
|
|
| 3 | КЗР0101400Б | Шнек МСУ |
Загрузка ...
|
|
| 4 | КЗР0101550 | Кожух |
Загрузка ...
|
|
| 5 | КЗР0101580А | Звездочка |
Загрузка ...
|
|
| 6 | КЗР0103000Б | Ротор МСУ |
Загрузка ...
|
|
| 8 | КЗР0101492Б | Шайба |
Загрузка ...
|
|
| 9 | КЗР0101497А | Опора |
Загрузка ...
|
|
| 10 | КЗР0103101 | Корпус |
Загрузка ...
|
|
| 11 | КЗР0206432Б-01 | Крышка |
Загрузка ...
|
|
| 12 | КИС0150001 | Прокладка |
Загрузка ...
|
|
| 13 | КИС0150003 | Крышка подшипника |
Загрузка ...
|
|
| 14 | КИС0100405 | Шайба |
Загрузка ...
|
|
| 15 | КСН0104101 | Корпус подшипника |
Загрузка ...
|
|
| 16 | ПКК0100614 | Штуцер |
Загрузка ...
|
|
| 17 | [Гайка М24х2-6g-2526] | Гайка М24х2-6g-2526 |
Загрузка ...
|
|
| 18 | [Гайка М36х3-6g-2526] | Гайка М36х3-6g-2526 |
Загрузка ...
|
|
| 19 | [Манжета 1.1-80-105-1-8752] | Манжета 1.1-80-105-1-8752 |
Загрузка ...
|
|
| 20 | [Подшипник 11216-28428] | Подшипник 11216-28428 |
Загрузка ...
|
|
| 21 | [Подшипник 1680208] | Подшипник 1680208 |
Загрузка ...
|
|
| 22 | [Шпонка 10х8х63-23360] | Шпонка 10х8х63-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
