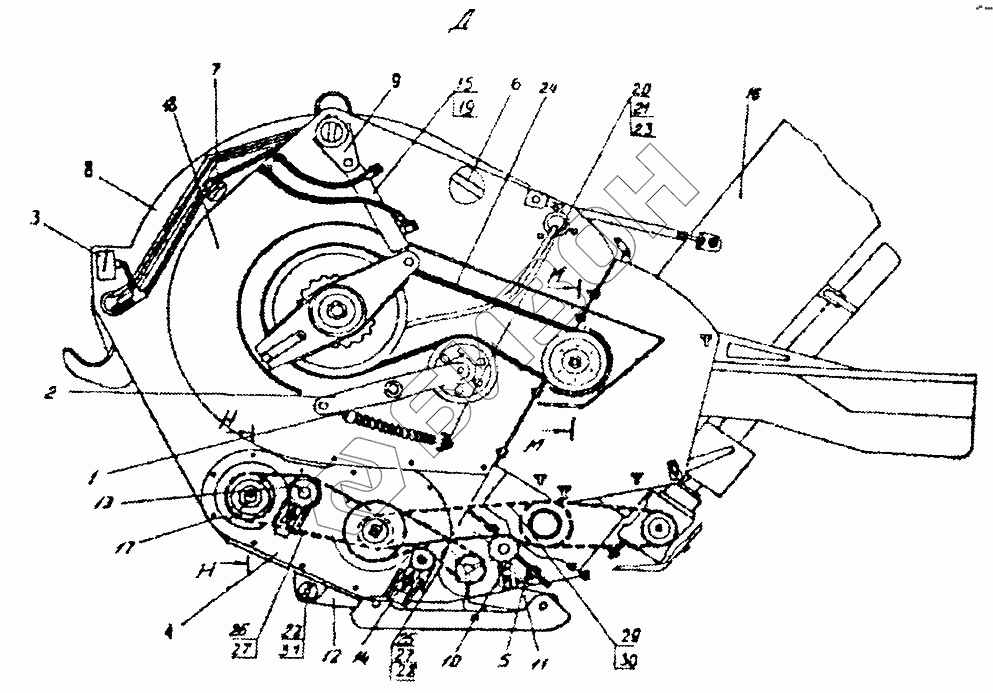

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Молотильно-сепарирующее устройство (КЗР0101000Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0100060 | Пружина |
Загрузка ...
|
|
| 2 | КЗР0100070В | Рычаг |
Загрузка ...
|
|
| 3 | КЗР0100300Б | Фонарь МСУ |
Загрузка ...
|
|
| 4 | КЗР0100550 | Фланец |
Загрузка ...
|
|
| 5 | КЗР0101210Б | Крышка |
Загрузка ...
|
|
| 6 | КЗР0101220 | Крышка задняя |
Загрузка ...
|
|
| 7 | КЗР0101240-01 | Крышка передняя |
Загрузка ...
|
|
| 8 | КЗР0101320 | Боковина левая |
Загрузка ...
|
|
| 9 | КЗР0101650Б | Кронштейн |
Загрузка ...
|
|
| 10 | КЗР0101670Б-01 | Звездочка натяжная |
Загрузка ...
|
|
| 11 | КЗР0101710А | Рычаг |
Загрузка ...
|
|
| 12 | КЗР0101710А-04 | Рычаг |
Загрузка ...
|
|
| 13 | КЗР0101960 | Звездочка натяжная |
Загрузка ...
|
|
| 14 | КЗР0101960-01 | Звездочка натяжная |
Загрузка ...
|
|
| 15 | КЗР0105000 | Система гидравлическая реверса МСУ |
Загрузка ...
|
|
| 16 | КЗР0106000В | Элеватор |
Загрузка ...
|
|
| 17 | КЗР0115010 | Кожух |
Загрузка ...
|
|
| 18 | КЗР0115060 | Ограждение |
Загрузка ...
|
|
| 19 | КИЛ0118380А | Гидроцилиндр |
Загрузка ...
|
|
| 20 | КЗР0100609 | Шайба сферическая |
Загрузка ...
|
|
| 21 | КЗР0100611 | Болт специальный |
Загрузка ...
|
|
| 22 | КЗР0101648А | Ось |
Загрузка ...
|
|
| 23 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 24 | [Ремень 2МВ2362La "Optibelt"] | Ремень 2МВ2362La "Optibelt" |
Загрузка ...
|
|
| 25 | [Цепь 19,05 ] | Цепь 19,05 DIN-Einfосh-Rоllеn-kettеn 12B-1 (L=1238,25, z=65) |
Загрузка ...
|
|
| 26 | [Цепь 19,05] | Цепь 19,05 DIN-EinfachRollenketten DIN8187/ISO60612B-1 (L=1047,75, z=75) |
Загрузка ...
|
|
| 27 | [Звено 19,05] | Звено 19,05 Verbindungsglled mit Feder DIN8188/ISO606 Type S12B-1 |
Загрузка ...
|
|
| 28 | [Звено 19,05 ] | Звено 19,05 Verbindungsglled mil SplintDIN8188 ISO606 Type S12B-1 |
Загрузка ...
|
|
| 29 | [Цепь ПР-25,4] | Цепь ПР-25,4 DIN-EinfachRollenketten DIN8187/ISO60616B-1 (L=1397,0, z=55) |
Загрузка ...
|
|
| 30 | [Звено ПР-25,4С-ПР-25,4 ] | Звено ПР-25,4С-ПР-25,4 Verbindungsglled mit Splint DIN8188/ISO606 Type S16B-1 |
Загрузка ...
|
|
| 31 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
