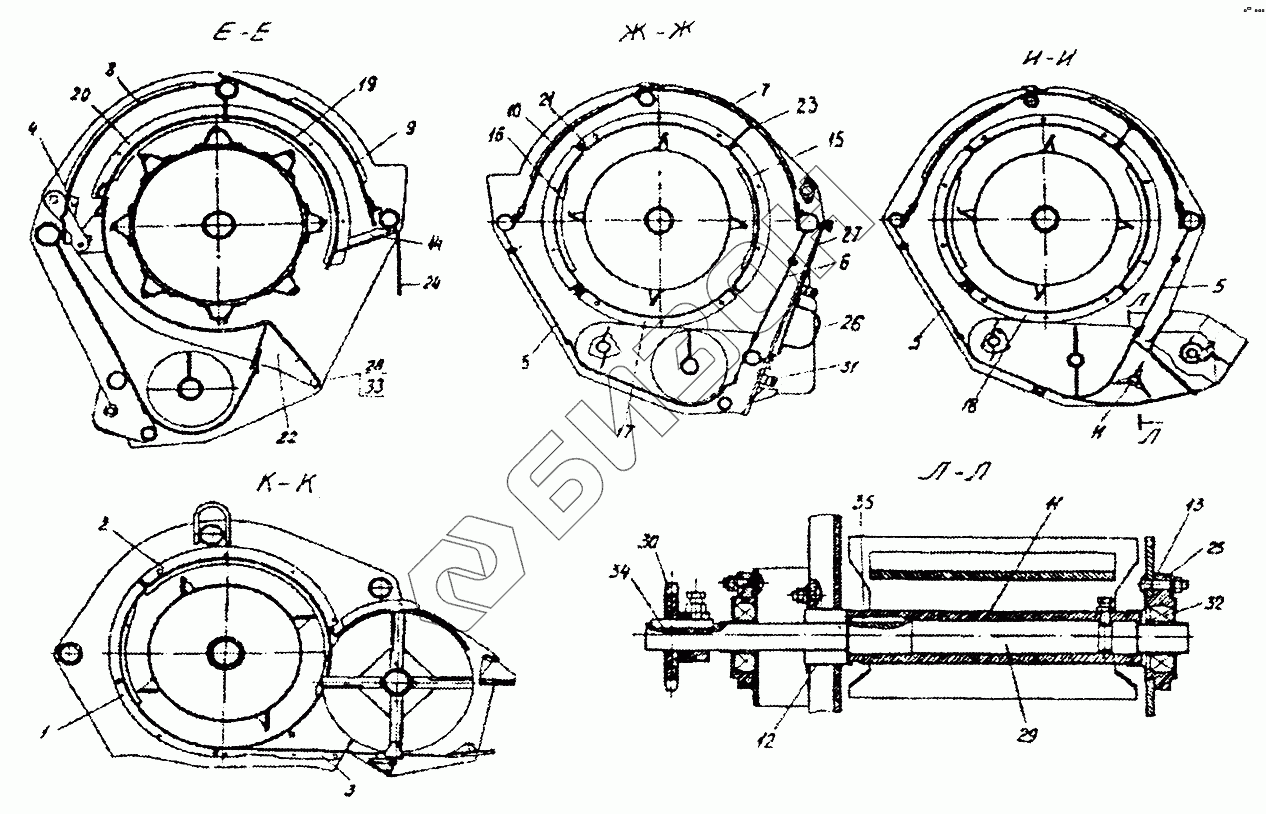

Графический каталог запасных частей к технике: Гомсельмаш КЗР-10. Молотильно-сепарирующее устройство (КЗР0101000Б)
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗР0100100 | Кожух |
Загрузка ...
|
|
| 2 | КЗР0100110 | Кожух |
Загрузка ...
|
|
| 3 | КЗР0100120 | Поддон |
Загрузка ...
|
|
| 4 | КЗР0100480-01 | Уплотнение |
Загрузка ...
|
|
| 5 | КЗР0101180B | Кожух |
Загрузка ...
|
|
| 6 | КЗР0101180B-01 | Кожух |
Загрузка ...
|
|
| 7 | КЗР0101220-01 | Крышка задняя |
Загрузка ...
|
|
| 8 | КЗР0101220-02 | Крышка задняя |
Загрузка ...
|
|
| 9 | КЗР0101240 | Крышка передняя |
Загрузка ...
|
|
| 10 | КЗР0101240-02 | Крышка передняя |
Загрузка ...
|
|
| 11 | КЗР0101340 | Битер |
Загрузка ...
|
|
| 12 | КЗР0101360 | Крышка |
Загрузка ...
|
|
| 13 | КЗР0101360-01 | Крышка |
Загрузка ...
|
|
| 14 | КЗР0101530 | Панель |
Загрузка ...
|
|
| 15 | КЗР0119020 | Решето |
Загрузка ...
|
|
| 16 | КЗР0119020-03 | Решето |
Загрузка ...
|
|
| 17 | КЗР0119030 | Решето нижнее |
Загрузка ...
|
|
| 18 | КЗР0119030-01 | Решето нижнее |
Загрузка ...
|
|
| 19 | КЗР0119050 | Кожух |
Загрузка ...
|
|
| 20 | КЗР0119070-01 | Решето |
Загрузка ...
|
|
| 21 | КЗР0119100 | Крыша |
Загрузка ...
|
|
| 22 | КЗР0119160-01 | Дека |
Загрузка ...
|
|
| 23 | КЗР0100580 | Отсекатель |
Загрузка ...
|
|
| 24 | КЗР0101006 | Фартук |
Загрузка ...
|
|
| 25 | КЗР0101105 | Корпус подшипника |
Загрузка ...
|
|
| 26 | КЗР0101447 | Скоба |
Загрузка ...
|
|
| 27 | КЗР0101448 | Опора |
Загрузка ...
|
|
| 28 | КЗР0101642Б | Ось |
Загрузка ...
|
|
| 29 | КЗР0101685 | Вал |
Загрузка ...
|
|
| 30 | КЗР0101686 | Звездочка |
Загрузка ...
|
|
| 31 | КИС0119407Б | Прокладка |
Загрузка ...
|
|
| 32 | [Подшипник 1680205] | Подшипник 1680205 |
Загрузка ...
|
|
| 33 | [Шплинт 5х45-397] | Шплинт 5х45-397 |
Загрузка ...
|
|
| 34 | [Шпонка 8х7х56-23360] | Шпонка 8х7х56-23360 |
Загрузка ...
|
|
| 35 | [Шпонка 10х8х45-23360] | Шпонка 10х8х45-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
