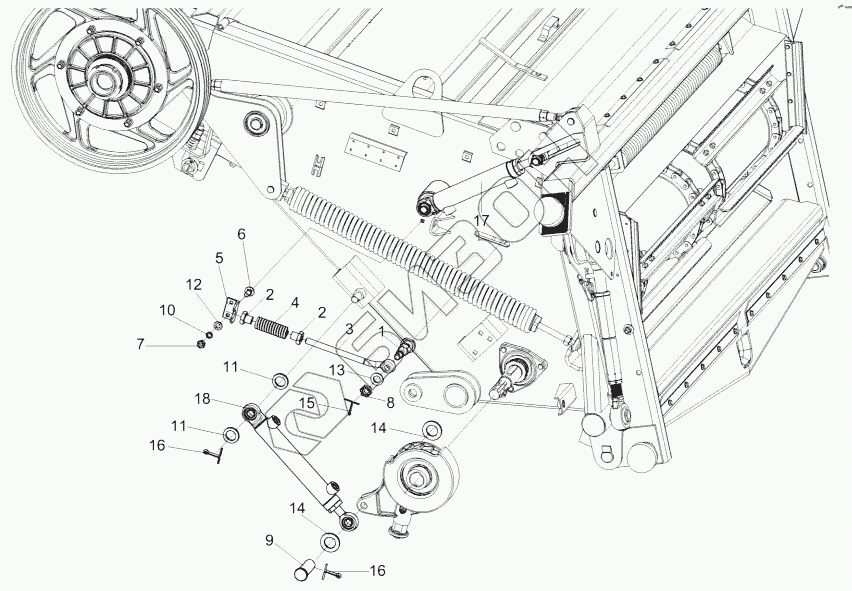

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка гидроцилиндров камеры наклонной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-1800000 КЗК-10-1800000 Камера наклонная
Загрузка ...
1 КЗК1770615 Болт
Загрузка ...
2 КЗК1770616 Гайка
Загрузка ...
3 КЗК1770617 Винт
Загрузка ...
4 КЗК1770618 Пружина
Загрузка ...
5 КЗК1770701 Уголок
Загрузка ...
6 БолтМ8-6ех20-7802 Болт М8-6ех20-7802
Загрузка ...
7 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
8 ГайкаМ12-6G-5919 Гайка М12-6G-5919
Загрузка ...
9 Ось6-20b12х50-9650 Ось 6-20 b12х50-9650
Загрузка ...
10 ШайбаА.8.01-6958 Шайба А.8.01-6958
Загрузка ...
11 Шайба20.01-9649 Шайба 20.01-9649
Загрузка ...
12 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
13 ШайбаС.12.01-11371 Шайба С.12.01-11371
Загрузка ...
14 ШайбаС.20.01-11371 Шайба С.20.01-11371
Загрузка ...
15 Шплинт3,2х32-397 Шплинт 3,2х32-397
Загрузка ...
16 Шплинт5х32-397 Шплинт 5х32-397
Загрузка ...
17 ВНС40.20.160-2 Гидроцилиндр
Загрузка ...
18 ВНС40.20.200 Гидроцилиндр
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
