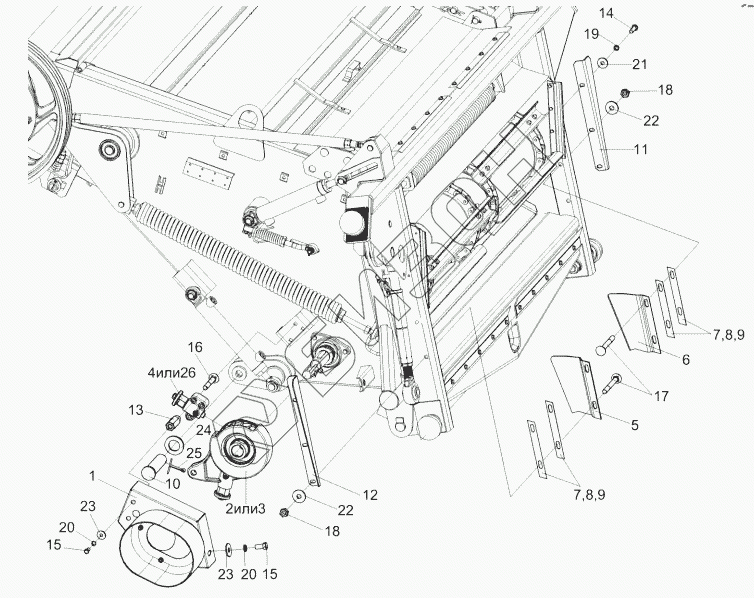

Графический каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка реверса камеры наклонной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-10-1800000 КЗК-10-1800000 Камера наклонная
Загрузка ...
1 КЗК1870140 Ограждение
Загрузка ...
2 КЗК1874000 Реверс
Загрузка ...
3 КЗК1874100 Механизм реверса
Загрузка ...
4 КЗК1874200 Фиксатор реверса
Загрузка ...
5 КЗК-12-1808407 Щиток
Загрузка ...
6 КЗК-12-1808407-01 Щиток
Загрузка ...
7 КЗК-12-1808408 Прокладка
Загрузка ...
8 КЗК-12-1808408-01 Прокладка
Загрузка ...
9 КЗК-12-1808408-02 Прокладка
Загрузка ...
10 КЗК1770604 Палец
Загрузка ...
11 КЗК1780403 Закрылок
Загрузка ...
12 КЗК1780403-01 Закрылок
Загрузка ...
13 КЗК1870604 Опора
Загрузка ...
14 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
Загрузка ...
15 БолтМ10-6ех20-7796 Болт М10-6ех20-7796
Загрузка ...
16 БолтМ10-6ех65-7802 Болт М10-6ех65-7802
Загрузка ...
17 БолтМ10-6ех90-7802 Болт М10-6ех90-7802
Загрузка ...
18 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
20 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
21 ШайбаА.8.01-6958 Шайба А.8.01-6958
Загрузка ...
22 ШайбаА.10.01-6958 Шайба А.10.01-6958
Загрузка ...
23 ШайбаС.10.01-11371 Шайба С.10.01-11371
Загрузка ...
24 ШайбаС.24.01-11371 Шайба С.24.01-11371
Загрузка ...
25 Шплинт5х40-397 Шплинт 5х40-397
Загрузка ...
26 3518060-18580Б Фиксатор реверса
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
