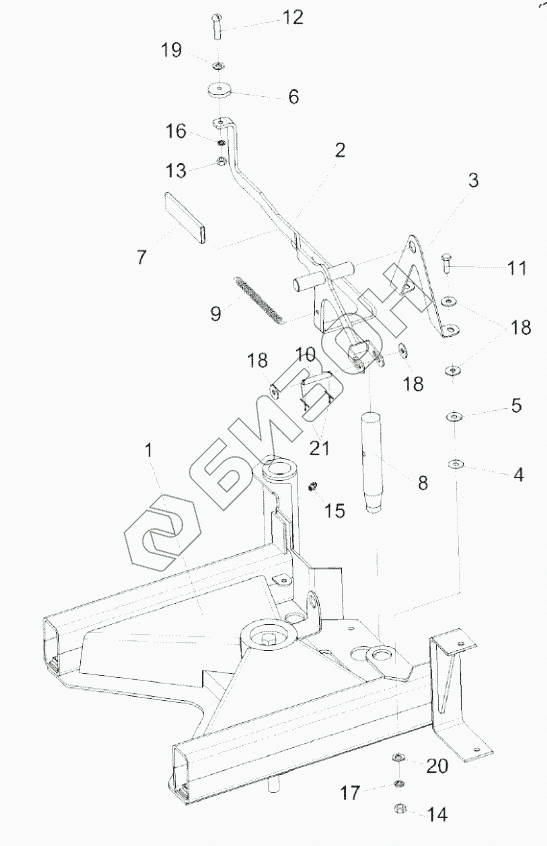

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Рама КЗК-12-0117010Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0117160 | КЗК-12-0117160 | Рукоятка |
Загрузка ...
|
|
| КЗК-12-0117010Б | КЗК-12-0117010Б | Рама |
Загрузка ...
|
|
| 1 | КЗК-12-0117100Б | Рама |
Загрузка ...
|
|
| 2 | КЗК-12-0117130 | Ручка |
Загрузка ...
|
|
| 3 | КЗК-12-0117408 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0117425 | Шайба |
Загрузка ...
|
|
| 5 | КЗК-12-0117425-01 | Шайба |
Загрузка ...
|
|
| 6 | КЗК-12-0117401 | Шайба |
Загрузка ...
|
|
| 7 | КЗ 0125003 | Чехол |
Загрузка ...
|
|
| 8 | КЗ 0125602 | Палец |
Загрузка ...
|
|
| 9 | КЗ 0125604 | Пружина |
Загрузка ...
|
|
| 10 | КЗ 0125605 | Ось |
Загрузка ...
|
|
| 11 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 12 | Винт В2.М6-6ех25-17473 | Винт |
Загрузка ...
|
|
| 13 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Масленка 1.1-19853 | Масленка 1.1-19853 |
Загрузка ...
|
|
| 16 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 19 | Шайба С.6.01-6958 | Шайба |
Загрузка ...
|
|
| 20 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 21 | Шплинт 2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
