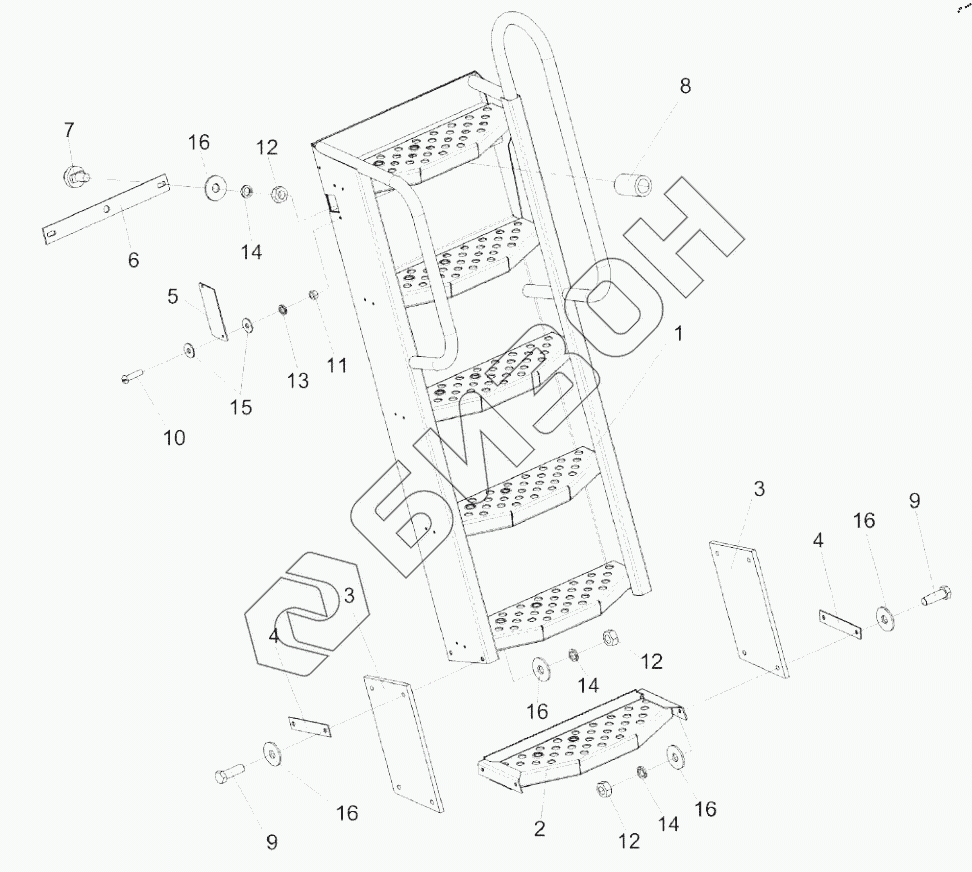

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Трап КЗК-12-0117030А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
12
12
13
14
14
14
15
16
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗ 0125320 КЗ 0125320 Планка
Загрузка ...
КЗК-12-0117030А КЗК-12-0117030А Трап
Загрузка ...
1 КЗК-12-0117300А Трап
Загрузка ...
2 КЗК-12-0117310 Подножка
Загрузка ...
3 КЗ 0125004А Пластина
Загрузка ...
4 КЗ 0125432А Планка
Загрузка ...
5 КЗ 0125438А Накладка
Загрузка ...
6 КЗ 0125444 Планка
Загрузка ...
7 КЗ 0125606 Фиксатор
Загрузка ...
8 КЗ 0125607 Втулка
Загрузка ...
9 Болт М10-6eх35-7796 Болт
Загрузка ...
10 Винт В.М6-6ех25-17473 Винт
Загрузка ...
11 Гайка М6-6G-5915 Гайка М6-6G-5915
Загрузка ...
12 Гайка М10-6G-5915 Гайка М10-6G-5915
Загрузка ...
13 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
Загрузка ...
14 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
Загрузка ...
15 Шайба С 6.01-6958 Шайба
Загрузка ...
16 Шайба С 10.01-6958 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
