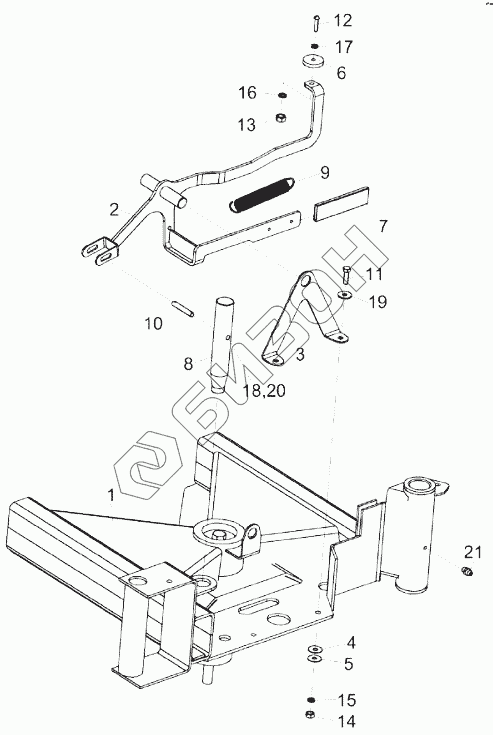

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Рама КЗК-14-0117010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0117160 | КЗК-12-0117160 | Рукоятка |
Загрузка ...
|
|
| КЗК-14-0117010 | КЗК-14-0117010 | Рама |
Загрузка ...
|
|
| 1 | КЗК-14-0117020 | Рама |
Загрузка ...
|
|
| 2 | КЗК-12-0117130 | Ручка |
Загрузка ...
|
|
| 3 | КЗК-12-0117408 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0117425 | Шайба |
Загрузка ...
|
|
| 5 | КЗК-12-0117425-01 | Шайба |
Загрузка ...
|
|
| 6 | КЗ0125002 | Педаль |
Загрузка ...
|
|
| 7 | КЗ0125003 | Чехол |
Загрузка ...
|
|
| 8 | КЗ0125602 | Палец |
Загрузка ...
|
|
| 9 | КЗ0125604 | Пружина |
Загрузка ...
|
|
| 10 | КЗ0125605 | Ось |
Загрузка ...
|
|
| 11 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 12 | ВинтВ.М6-6gx25-17473 | Винт В.М6-6gx25-17473 |
Загрузка ...
|
|
| 13 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 17 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 18 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 19 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 20 | Шплинт2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 21 | Масленка1.1-19853 | Масленка 1.1-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
